Установка парктроника форд фокус 2

Установка парктроника на Форд Фокус

Парковочный радар — представляет собой специальное устройство, которое позволяет водителю максимально точно и безопасно припарковать свой автомобиль. Принцип действия парктроника основан на измерении расстояния к приближающемуся препятствию и отображению этих данных на встроенном экране. Таким образом, осуществляется предупреждение водителя машины о присутствии каких-либо препятствий в так называемых «мертвых» зонах обзора. Кстати, кроме видеотображения точного расстояния, подобные приборы могут дополнительно подавать звуковые и световые сигналы, предупреждающие о приближении к столбу, бордюру, припаркованным автомобилям и т.п.

На некоторых марках автомобилей парктроник входит в стандартную комплектацию, совместно с видеорегистратором, навигатором, аудиосистемой и т.п. А на некоторых данное устройство отсутствует и автолюбителю приходится самостоятельно «дооснащать» свое авто этим девайсом. Именно об установке парктроника своими руками и пойдет речь в этой статье (в качестве примера, выбран автомобиль Форд Фокус).

Заметка: Если вам не хватает денег на бытовые нужды, не стоит забывать про автоломбард. С помощью данного сайта вы всегда сможете мобилизовать некую сумму денег.

Как выбрать парктроник

Перед тем как приступить к описанию процесса установки, несколько слов о выборе и покупке парковочного радара. Здесь необходимо отметить, что любая модель, начиная от самой дешевой и заканчивая самой дорогой в обязательном порядке должна содержать в своем комплекте три основных элемента: ЭБУ (электронный блок управления), датчики (как минимум 2 шт.), а также исполнительное устройство — на котором отображается обработанная информация. Кстати, насчет датчиков — чем их больше, тем более увеличенным сектором обзора обладает парктроник. Идеальным вариантом считается установка 6-8 датчиков, позволяющих со всех сторон контролировать автомобиль — спереди, сзади и по бокам.

Немаловажным моментом является и наличие детальной инструкции по монтажу устройства. В том случае, если она не переведена или вообще отсутствует, можно порекомендовать отказаться от такого прибора, даже если он обладает приемлемой стоимостью и удовлетворяющими вас характеристиками.

Теперь о самом процессе установки

Еще с завода разработчиками модели Фокус предусмотрена установка датчиков парковки в накладку заднего бампера — изнутри здесь есть специальные отверстия для размещения сонаров парктроника. Тем не менее, на практике, заводские отверстия для монтажа системы применяются довольно редко. Объясняется это двумя основными причинами:

— накладка не окрашена, а поэтому, датчики будут довольно сильно выделяться на фоне обвеса бампера;
— штатные отверстия под датчики расположены выше того уровня, который рекомендуется большинством производителей парктроников.

Итак, если принято решение монтировать датчики по «своему усмотрению», то первым делом необходимо правильно вычислить и разметить места будущей установки. Особой сложности в этом нет — достаточно уметь пользоваться рулеткой и маркером. Кстати, насчет маркера, его цвет должен быть довольно ярким, дабы в последствии не мучаться с поиском отмеченного ранее места.

После того, как разметочная работа окончена, можно приступать к сверлению отверстий. Выполняются они специальной фрезой, которая идет в комплекте с парктроником. Все заусеницы убираются при помощи мелкозернистого напильника. Далее, в обработанные отверстия монтируются датчики, проводку от которых укладывают вдоль штатного жгута (внутри бампера) и заводят в салон через технологическую заглушку (расположена справа).

Электронный блок управления, к которому подключаются датчики, закрепляют на штатном месте, предусмотренном конструкцией автомобиля. В большинстве случаев, какой-либо доработки здесь не требуется и для надежного закрепления блока достаточно всего двух болтов (10 мм). Здесь необходимо учесть, что под один из болтов заводится отрицательный провод питания устройства («масса»). Поэтому, для максимально качественного контакта можно порекомендовать перед закреплением устройства тщательно зачистить посадочное место мелкозернистой наждачной бумагой.

Что касается плюсового потенциала (+12 В), то его можно получить здесь же — от желтого с зеленой полоской проводника (питание заднего фонаря). Аккуратно, снимаем с него изоляцию и подключаем к нему плюсовой провод питания ЭБУ. Изолируем соединение и одновременно с этим фиксируем проводники идущие от датчиков.

Индикатор парктроника можно расположить в любом удобном для себя месте. К примеру, неплохим решением является установка его на обшивку задней двери, проложив при этом кабель идущий к нему вдоль жгута проводников заднего стеклоочистителя. Таким образом, следить за показаниями парковочной системы можно двумя способами — через зеркало заднего вида или просто повернув голову назад.

Ford Focus Клуб

Клуб владельцев легенды!

Фотоотчет. Установка парктроника.

Фотоотчет. Установка парктроника.

Сообщение ВладимирС » 01 июл 2010, 15:24

Всем привет еще раз 🙂

Извините, если заставил ждать! Оказывается закачивать фото не так быстро как я думал.

Итак, купил я вот такой комплект парковочного радара (3500 руб.):

Читать еще:  Рено флюенс стартер крутит но не заводится

Инструкция 😆 😆 😆 :

Более информативной инструкции по монтажу я еще не встречал!! 😉

Индикатор установил на штатное место (в нижней части индикатора был двусторонний скотч):

Для прокладки провода ничего снимать не нужно. Просто аккуратно продавить плоской отверткой по периметру лобового стекла:

Далее снял резиновый уплотнитель двери:

Протянул провод за стойкой под обшивкой крыши:

Предварительно снял уплотнитель задней двери:

Также провел провод под крышей у задней двери:

Опустил спинку заднего сидения и под обшивкой продел провод в багажник:

Вид из багажника:

Протянул провод под металлом (закрепил изолентой в местах где провод выходит наружу):

Снял обшивку с левой стороны багажника:

Под обшивкой установил на стенке «мозги» парковочника на двусторонний скотч с липучкой (был сразу на обратной стороне «мозгов»):

Для подключения парктроника к сети там есть два провода (черный и красный). Черный провод (масса) прикрутил к креплению заднего фонаря, а красный к контакту лампочки заднего хода:
Там еще есть небольшая коробочка, в ней находится предохранитель.

В днище багажника есть техническое отверстие с резиновым уплотнителем. В этом уплотнителе пробил отверстие и продел в него провода от датчиков. Затем для герметизации плотно обмотал изолентой:

Для разметки отверстий на бампере я использовал малярный скотч, на котором нарисовал крестики на местах будущих отверстий. Сначала определил высоту (должна быть примерно 50-55 см от земли), затем отмерил равные расстояния от брызговика до углового датчика с обеих сторон (это расстояние я уже забыл, но если кому-то нужно я потом померю), далее чтобы найти еще две точки в районе номера я просто разделил расстояние между крайними датчиками на три части и получил еще две точки.

В комплекте была фреза для сверления отверстий:
Вот ей я и просверлил все отверстия 8).

Теперь полезем под машину :mrgreen:

Под бампером я сделал из проводов от датчиков жгут и закрепил его на всевозможных отверстиях чтобы он не болтался, а датчики просто сунул в просверленные отверстия до щелчка:

Кстати, чуть не забыл, датчики имеют небольшой скос. И я ,используя его, направил луч вниз чтобы низкие препятствия тоже видел:

Теперь покажу как работает:

В основном он начинает определять препятствия начиная с 1,5 метров, но бывает и больше (пару раз показывал 2 метра). Индикатор «стоп» загорается на расстоянии менее 30 см. И еще бордюры видит на расстоянии более 50-70 см, потом теряет.

Ну вот и все! Если есть вопросы, то всегда отвечу 🙂 .

ФФ-2 2008 (Рестайлинг) Дв. 2,0; 145 лошадок; автомат.

Установка парктроника на Ford Focus 2 в домашних условиях

18.05.2017 1 100

Правильная и безопасная парковка — мастерство, которое приходит с годами, но как быть если вы получили права, купили новенькую машину, а драгоценного опыта пока что не имеете? Для таких целей были придуманы специальные электронные помощники, которые помогут правильно и безопасно припарковаться даже самому неопытному водителю.

Сегодня на Форд Мастер поговорим о парктронике, о его преимуществах, а также расскажем, как установить парктроник на Форд Фокус 2 своими руками.

Что такое парктроник?

Сперва, по традиции несколько слов о том, что это и как это работает. Датчики парковки или «парктроники» — это специальные датчики, которые используют ультразвуковые волны для обнаружения препятствия. Посылая сигнал, который после встречи с любым препятствием, возвращается и улавливается сенсором. После этого блок управления обрабатывает полученный сигнал и определяет расстояние до препятствия. Парктроник может включать в себя от 4-х до 8-и датчиков.

Многие осуждают парктроники за то, что для их установки необходимо «портить» бампер, а также за их назойливость и «излишнюю заботу». Так, например, в зимнее время, когда вы едете по заснеженной дороге, парктроники просто сходят с ума, или летом, когда в лесу делаете маневры по высокой траве. Все эти помехи датчики воспринимают как преграду и начинают подавать звуковой сигнал, который со временем порядком достает. Также парктроник недолюбливают за его «слепоту» по сравнению с камерой заднего вида. Датчики часто могут не заметить одиноко стоящий столбик или камень, торчащий из земли, который прекрасно показала бы камера заднего вида.

Но, как говорится, каждому свое. Как не крути, а плюсов гораздо больше, нежели минусов и в городском трафике парктроник здорово помогает выполнить парковку или безопасный маневр задним ходом, не задев при этом соседний или сзади стоящий автомобиль.

Итак, что нам понадобится для работы?

А понадобится вот что:

  1. Маркер, малярский скотч;
  2. Дрель с «коронкой» для того, чтобы просверлить отверстия под датчики;
  3. Комплект парктроника с датчиками и блоком.

Установка парктроника на Ford Focus 2 — пошаговая инструкция

  1. Открываем багажник и снимаем обшивку.
  2. Далее было бы неплохо снять бампер, но можно обойтись и без этого. С внутренней стороны бампера, лично у меня, были нанесены метки, в которые необходимо устанавливать парктроники, поэтому размечать ничего не пришлось. Все, что нужно — это проделать с внутренней стороны бампера отверстия при помощи шила. Если у вас таких не оказалось, придется делать разметку самостоятельно.

  1. Затем снаружи клеим на места расположения датчиков малярский скотч, чтобы не поцарапать бампер. Далее рассверливаем отверстие, проделанное шилом под коронку. После чего уже коронкой проделываем отверстие под датчики.
Читать еще:  Когда менять грм на форд фокус 2

  1. Теперь в проделанные отверстия необходимо просунуть проводку датчиков, при этом следует учитывать длину проводов, зачастую она разная. Когда проводка протянута устанавливаем датчики.

  1. Продолжаем прокладывать проводку. Для удобства прокладываем ее в техническое отверстие, которое закрыто резиновой пробкой. Ваша задача вывести проводку в багажник.

  1. Крепим блок управления, для этого ранее была снята обшивка. Подключаем проводку согласно инструкции.

  1. Далее необходимо протянуть проводку по салону, здесь у каждого своего предпочтения. Вариантов прокладки проводки есть немало. Вывод необходимо сделать в том месте, где вы предполагаете расположить дисплей парктроника.

В общем то все. Осталось все проверить и собрать в обратной последовательности. Работа несложная, однако требует внимательности и аккуратности. Результатом остался доволен, о проделанном не жалею. Спасибо всем, кто дочитал до конца, надеюсь вам было интересно. Всем пока и хорошего настроения.

Установка парктроника на Форд Фокус / Ford Focus 2

Принимали в своем автосервисе на «Мельникова, 5» автомобиль Ford Focus 2, владелец которого пожелал установить парктроники на передний и задние бампера . В работе мы будем использовать комплект парковочной системы, которую привез с собой владелец автомобиля, но, конечно, у нас можно купить парктроник со склада – подобная работа хоть и выполняется нечасто, но все необходимые материалы всегда в наличии.

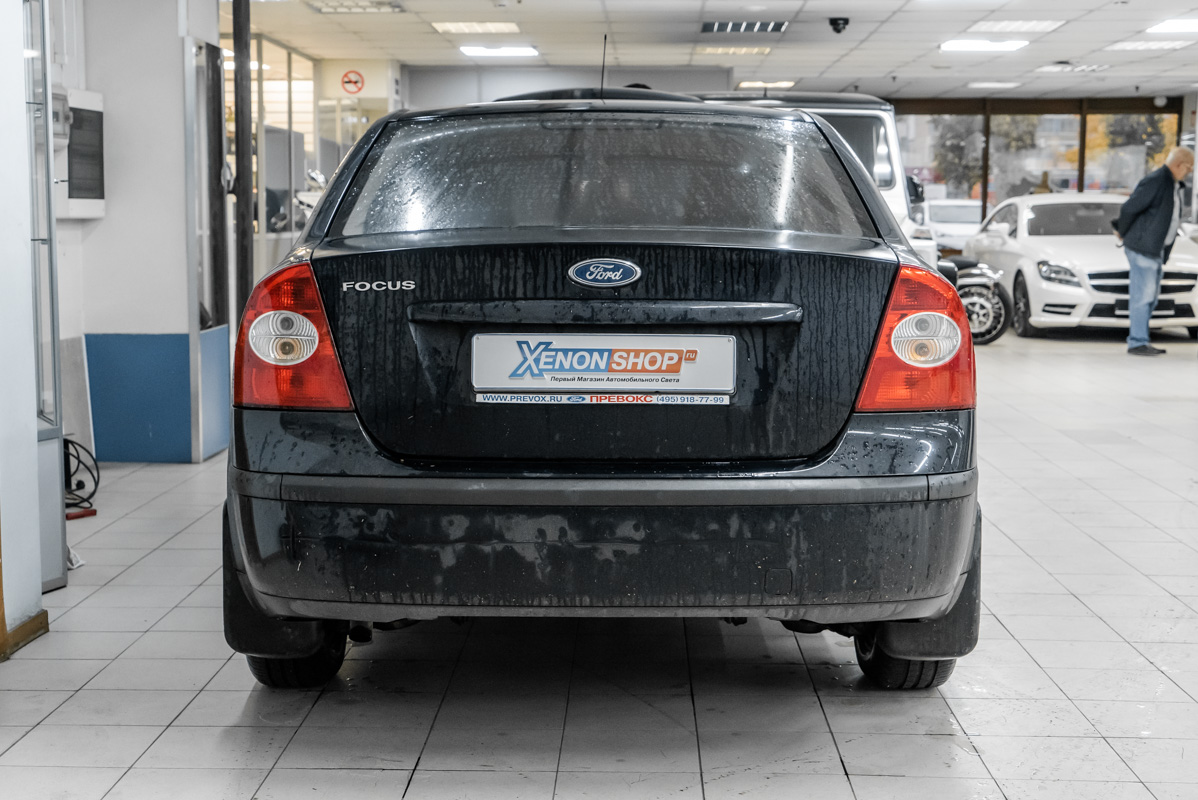

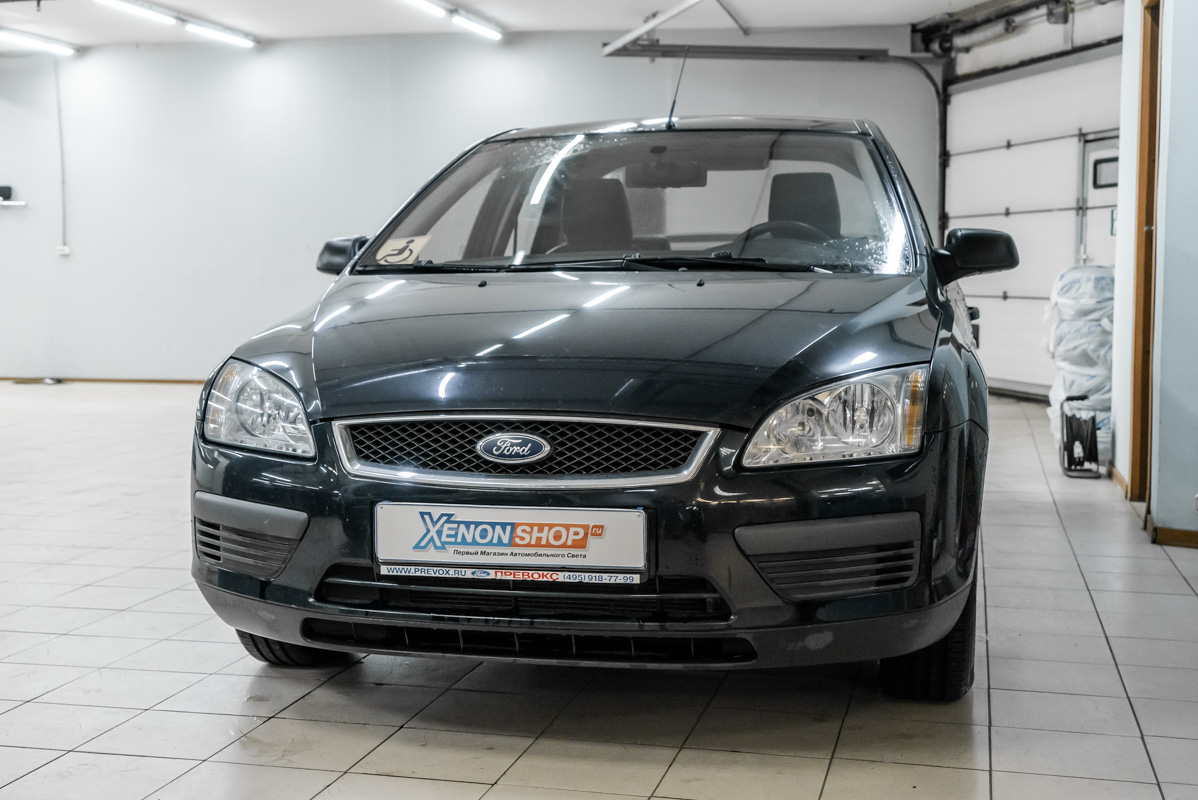

Вид автомобиля до установки парктроника на бамперы.

Также стоит обратить внимание, что у нас в автосервисе есть покрасочный цех, так что если, к примеру, датчики парктроника черного цвета, а кузов автомобиля красного, то у нас сразу же можно и покрасить датчики тон в тон. Но конкретно в данном случае и датчики, и кузов были черного цвета, так что мы просто приступили к установке парковочного радара на Форд Фокус 2.

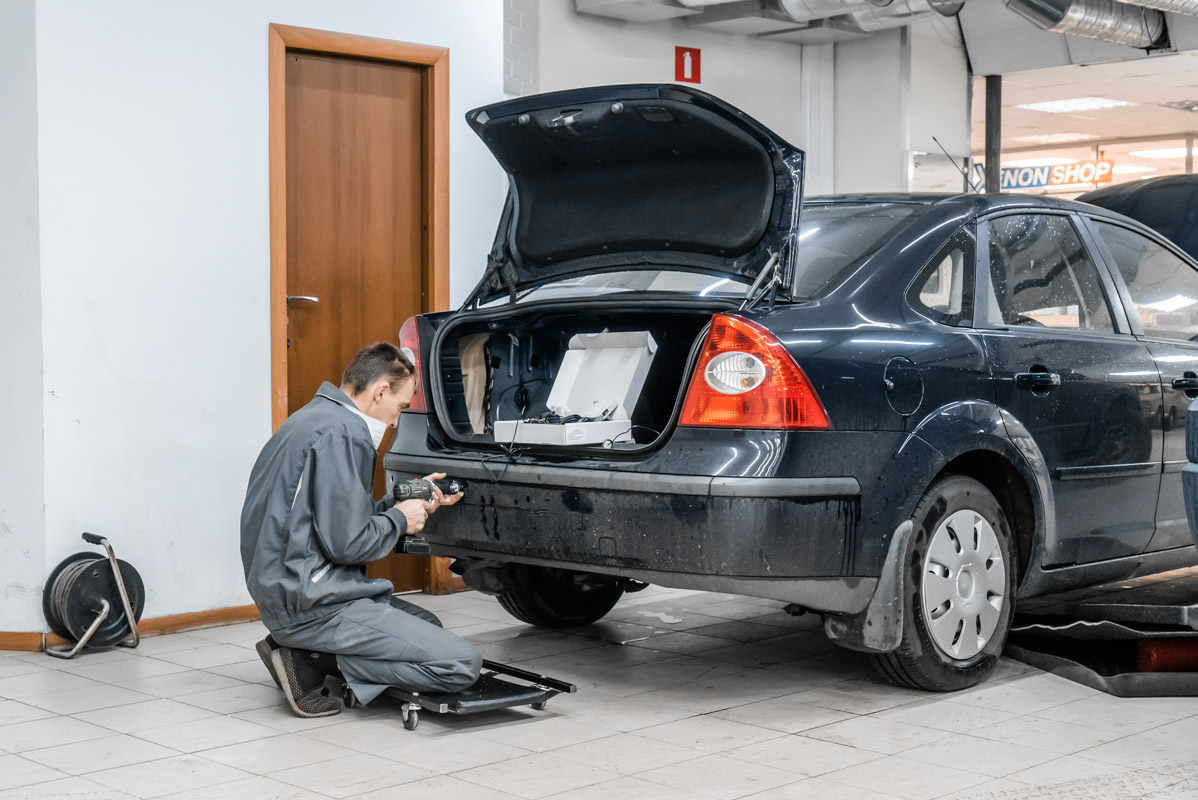

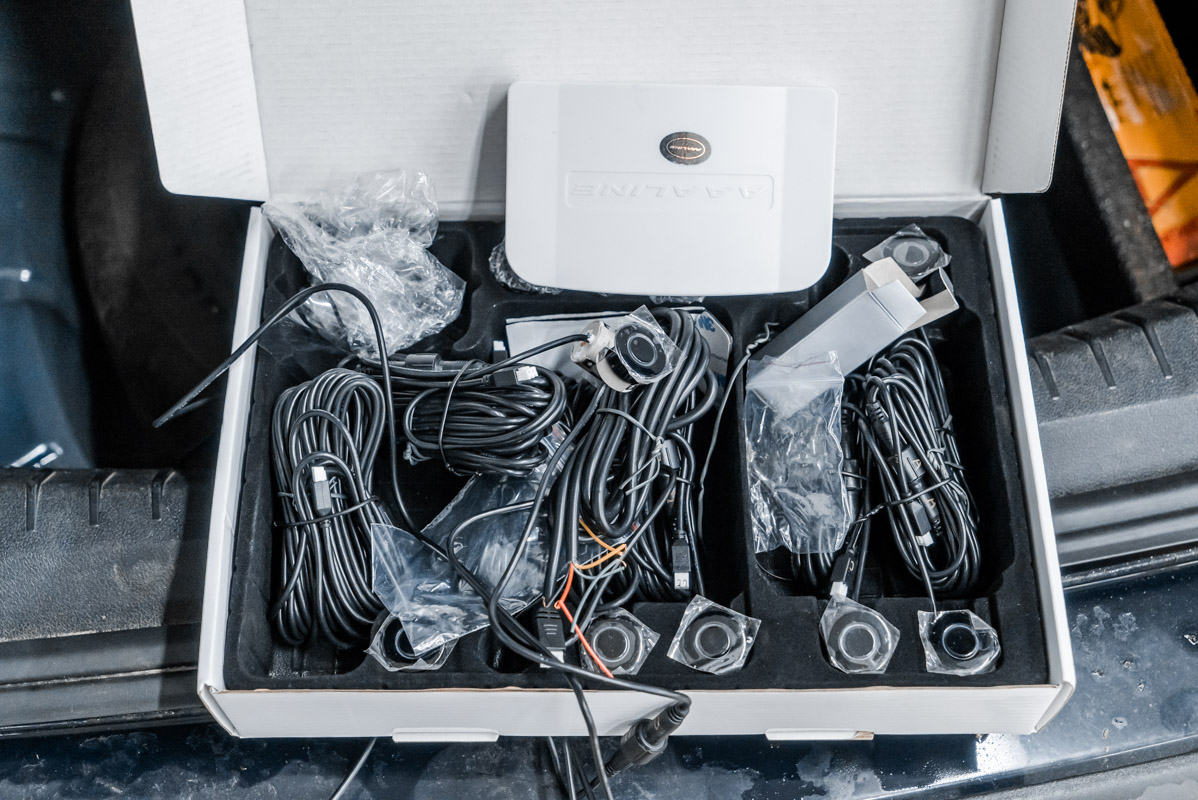

Комплект парковочной системы, а также скидываем бампер.

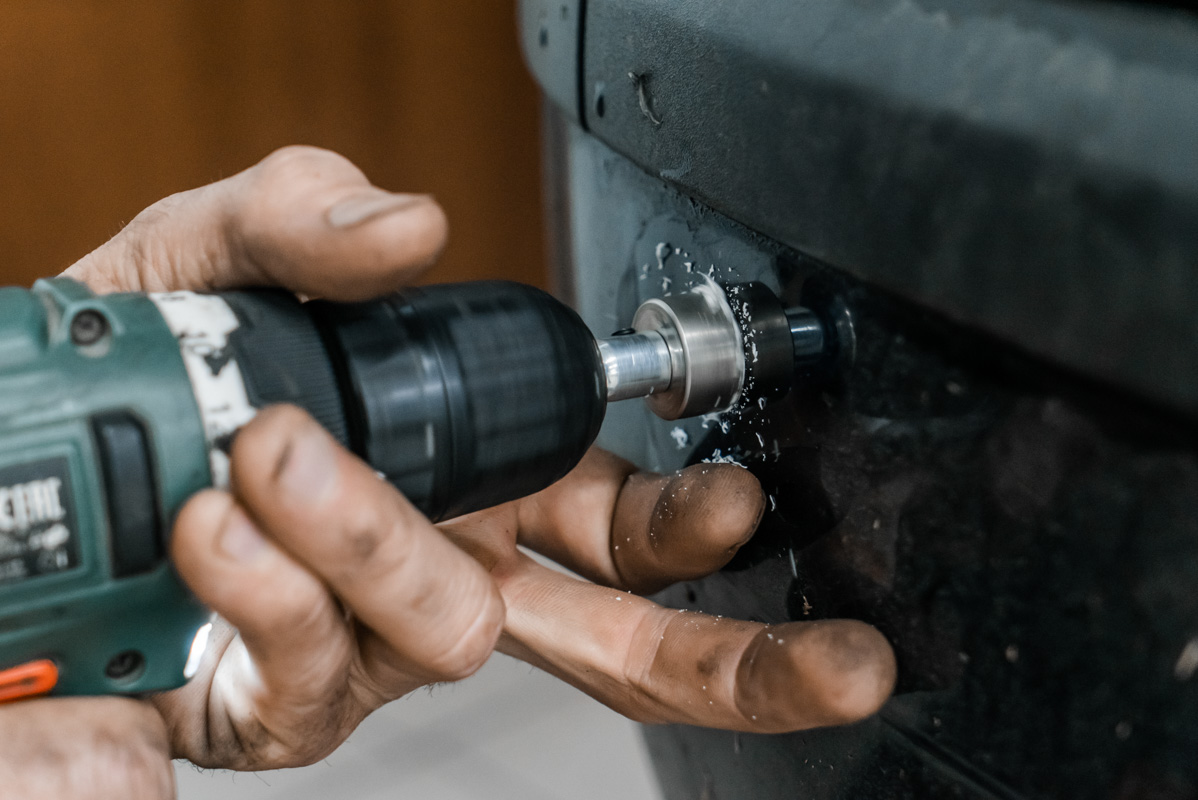

Сверлим отверстие на бампере для вывода датчиков.

Установка парктроников на передний и задний бампера Форд Фокус 2 не требует их полного демонтажа, то есть мы, разумеется, скинули частично бамперы, но не снимали их с автомобиля, что упрощает задачу – в общем на работу ушло около 2,5 часов . На работу предоставляется гарантия сроком на 12 месяцев, но обычно никаких проблем не возникает.

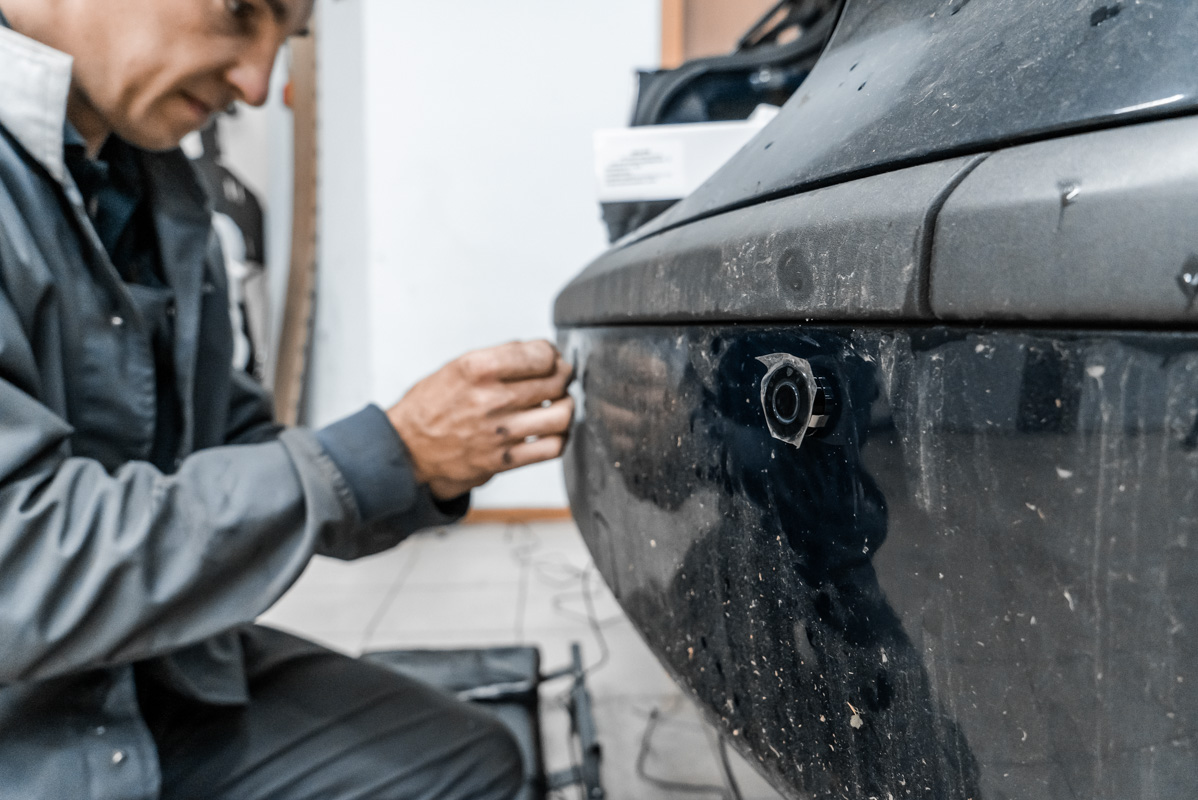

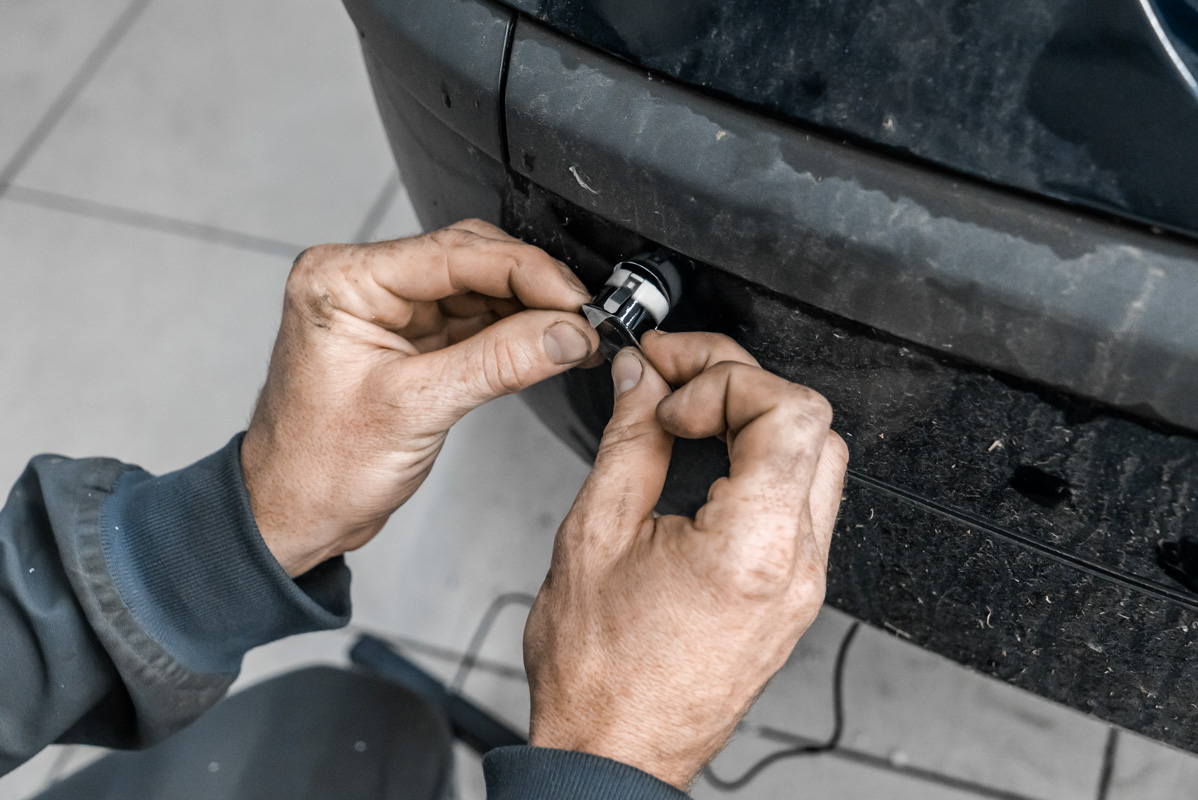

Выводим датчики на бампер, работаем с электрикой автомобиля.

В переднем и заднем бамперах мы сверлим отверстия, куда выводим датчики парковочной системы, головной модуль парктроника будет располагаться в салоне, предоставляя водителю информацию о ближайших объектах по курсу движения.

Вид переднего и заднего бамперов с датчиками парктроника.

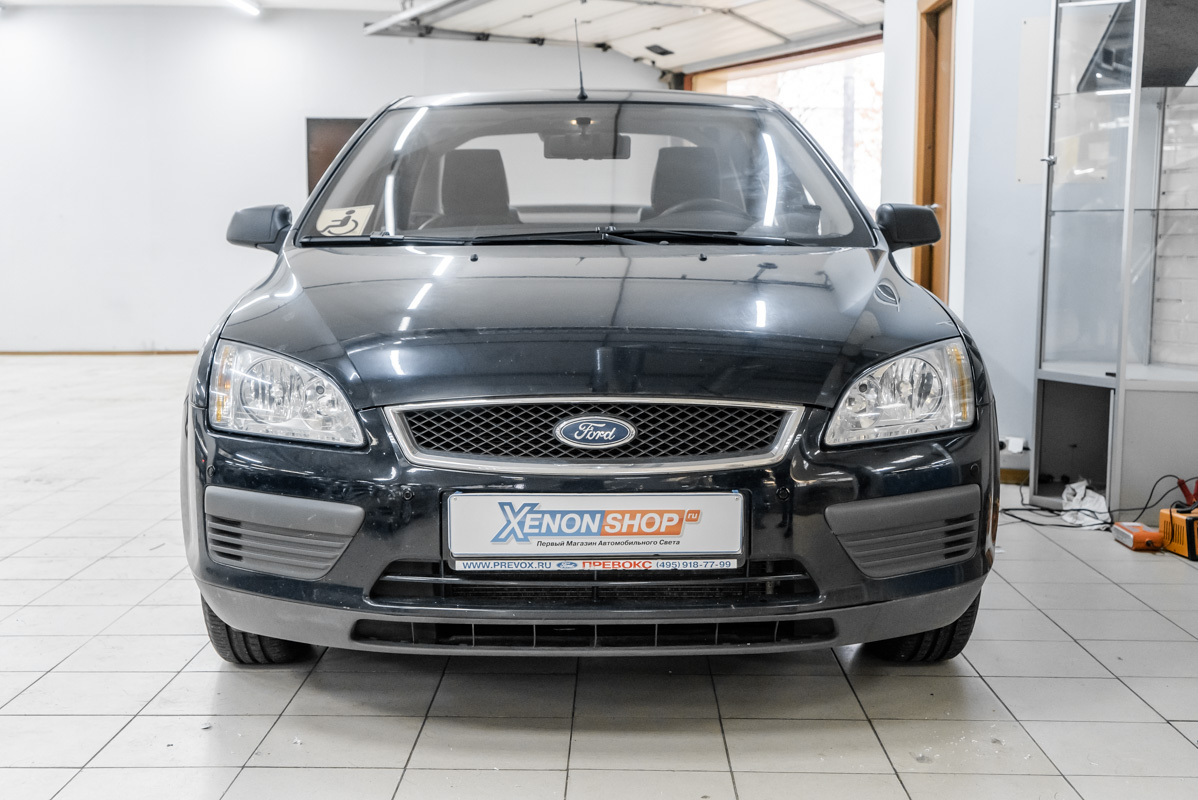

Автомобиль после работы.

Большинство современных автомобилей с завода комплектуются парковочными радарами; парктроники полезны тем, что будут предупреждать водителя о бордюрах, стенах и других автомобилях в момент совершения маневра парковки. Собственно, послу установки комплекта парктроника на Ford Focus 2 его владелец получит полную информацию об окружающих автомобиль объектах, что, несомненно, упростит процесс парковки даже в самых сложных условиях.

Как установить и подключить камеру заднего вида на Ford Focus 2 седан (хэтчбек)

Необходимость установки камеры заднего вида Форд Фокус 2 вызвана сложностью парковки в местах большого скопления автомобилей. Устройство может работать самостоятельно, но в большинстве случаев его применяют в комплекте с парктроником. Элементы не дублируют, а скорее дополняют друг друга. Совместная работа устройств позволяет контролировать процесс парковки, даже при выходе из строя одного или нескольких элементов (датчиков).

Штатная камера

На автомобилях Ford Focus 2, не имеющих парковочных видеоустройств, производители предусмотрели место для их установки без изменения конструкции авто. Чаще всего штатные камеры заднего вида устанавливаются на место подсветки номерного знака или в ручку багажника. Такие устройства существенно упрощают парковку и могут подключаться к имеющемуся мультимедийному устройству.

Штатная парковочная камера Road Rover MS-8037 для Форд 2 седан может монтироваться вместо одного из плафонов освещения номера. В ней установлена матрица CMOS с разрешением 656х492 пикс. Объектив имеет угол обзора до 170°. Камеру заднего вида Форд 2 хэтчбек Road Rover CA-9708 устанавливают вместо ручки багажника. Параметры устройств идентичны, однако последняя имеет кнопку для открытия крышки.

Оба изделия закреплены на основании так, что после монтажа объектив направлен под небольшим углом вниз. Это обеспечивает лучший обзор места за автомобилем. Цветная парковочная разметка позволяет контролировать препятствия на дистанции до 2,5 м.

Аналоги

Существует много похожих видеоустройств, которые можно установить на Форд 2 рестайлинг. Хорошо себя зарекомендовали изделия RedPower с LED подсветкой. Эти камеры-кубики крепятся на специальную подставку и устанавливаются на плафон освещения номера без его демонтажа. Наличие светодиодов позволяет видеть пространство позади машины в полной темноте.

Подобная универсальная камера iDial ET-901IP с матрицей CCD имеет активную парковочную сетку. На экране монитора отображается видеосигнал с активными парковочными линиями, которые отображают траекторию движения автомобиля. Камера Prime X MCM-15 устанавливается без подложки, а крепится изнутри багажника. Для ее монтажа необходимо подготовить отверстие, т. к. в качестве крепежа используется шпилька. Такие устройства нельзя снять, не открыв багажник.

Как установить и подключить

Перед установкой камеры необходимо снять обшивку крышки багажника для прокладки проводов. Крепится она на защелках и пластиковых шурупах. Подключение труда не составляет, больше времени и сил уходит на прокладку кабелей по салону. В зависимости от вида устройства устанавливают его либо вместо плафона освещения номера, либо ручки багажника.

Читать еще:  Замена ступицы шкода фабия

Подключить камеру можно к габаритам или к фонарю заднего хода. Последний вариант предпочтителен, т. к. питание будет подаваться только после включения задней передачи. Красный провод (+12 В) подключается к фишке фонаря, а черный — через светильник освещения номера, к корпусу (масса).

На головном устройстве штекеры устанавливают в соответствующие гнезда. Некоторые водители не подключают красный провод от фонаря заднего хода к магнитоле. Этого делать нельзя, т. к. ГУ не будет знать, когда надо подключать монитор. Провода в салон протягиваются через гофрошланг и дальше под обшивкой крыши — к мультимедийной системе. Аналогичным образом укладывают жгут после установки парктроника.

Проверку работоспособности проводят сразу после монтажа до установки обшивки.

Если работы выполнены правильно, то парктроник и видеокамера покажут одинаковые значения расстояния до препятствия. После проверок и регулировок можно поставить обивку на место.

Неисправности и ремонт

Прежде чем преступить к ремонту камеры, необходимо проверить целостность линий и соединений. Если дефектов не обнаружено, то скорее всего неисправность заключается в поломке видеоустройства. Некоторые неисправности парковочной системы возникают из-за некачественного монтажа или настройки. Плохой контакт в соединениях видеокабеля приводит к пропаже изображения либо к появлению черной или синей заливки экрана.

В некоторых случаях при проведении ремонтных работ сдвигают камеру, что приводит к некорректному отображению дорожной обстановки. Иногда на объективе устройства появляются капли влаги. Это может привести к полному выходу элемента из строя. Для устранения дефекта корпус демонтируют, а линзу и плату сушат при помощи сжатого воздуха.

Разборка и ремонт камеры — тонкая и кропотливая работа, которую могут выполнить специалисты ремонтной организации. Чтобы не допустить попадания влаги внутрь устройства, на этапе монтажа все разъемы промазывают герметиком. Периодический осмотр и чистка видеоустройства позволит ему работать без дефектов и сбоев.

Установка парктроника (с. ) — Ford Focus 2

Принцип действия парктроника основан на измерении расстояния к приближающемуся препятствию и отображению этих данных на встроенном экране.

Как установить и подключить камеру заднего вида на Ford Focus 2 седан (хэтчбек)

Кстати, кроме видеотображения точного расстояния, подобные приборы могут дополнительно подавать звуковые и световые сигналы, предупреждающие о приближении к столбу, бордюру, припаркованным автомобилям и. На некоторых марках автомобилей парктроник входит в стандартную комплектацию, совместно с видеорегистратором, навигатором, аудиосистемой и.

Именно об установке парктроника своими руками и пойдет речь в этой статье в качестве примера, выбран автомобиль Форд Фокус. Если вам не хватает денег на бытовые нужды, не стоит забывать про автоломбард.

Подключили — проверяем: Датчики до конца запихнуть сразу не удалось — силиконовые белые фиксаторы не лезли в отверстие. Пришлось напильником немного им помочь Экранчик пока что оставил сзади на полке, в гараже мало места для работы с открытыми дверями, да и холодно уже.

Планирую ставить на торпеду установка парктроника ford focus 2 или слева.

Результат установки: Возможно весной покрашу в цвет кузова, пока они все равно большую часть времени будут в цвет бампера — в цвет грязи: Нашел фото со штатными парктрониками и наложил в масштабе — да, немного установка парктроника ford focus 2 по ширине, но вроде не критично: На всю работу ушло 5 часов неспешного ковырялова, с учетом фотографирования, обеда и пары перерывов на сугрев в доме. Много времени ушло на прокладывание проводки под днищем — яма мелкая, работать приходтся в не очень удобных позах.

А понадобится вот что: Дрель с «коронкой» для того, чтобы просверлить отверстия под датчики; Комплект парктроника с датчиками и блоком. Установка парктроника на Ford Focus 2 установка парктроника ford focus 2 пошаговая инструкция Открываем багажник и снимаем обшивку.

Далее было бы неплохо снять бамперно можно обойтись и без. С внутренней стороны бампера, лично у меня, были нанесены метки, в которые необходимо устанавливать парктроники, поэтому размечать ничего не пришлось. Все, что нужно — это проделать с внутренней стороны бампера отверстия при помощи шила. Если у вас таких не оказалось, придется делать разметку самостоятельно.

Кстати, чуть не забыл, датчики имеют небольшой скос. И я ,используя его, направил луч вниз чтобы низкие препятствия тоже видел: Теперь покажу как работает: RITMauto спрашивал насчёт сигнала скорости — сказали что уже реализовали, теперь установка парктроника ford focus 2 а как его установить?

Точнее к чему подключать и что? Как определить есть ли такая функция при покупке парктроника? Выбор пал на Спарк-4М. Обшивку в салоне, можно сказать, не снимал маленько задрал её и просунул провод.

установка парктроника ford focus 2

Установка парктроника

Провод тащил через низ — справа. Бампер задний не снимал, разметил и просверлил.

ГУ не будет знать, когда надо подключать монитор. Провода в салон протягиваются через гофрошланг и дальше под обшивкой крыши — к мультимедийной системе. Аналогичным образом укладывают жгут после установки парктроника. Проверку работоспособности проводят установка парктроника ford focus 2 после монтажа до установки обшивки.

Если работы выполнены правильно, то парктроник и видеокамера покажут одинаковые значения расстояния до препятствия.

После проверок и регулировок можно поставить обивку на место. Неисправности и ремонт Прежде чем преступить к ремонту камеры, необходимо проверить целостность линий и соединений.
