Ремонт задней балки ситроен ксара

Ремонт, замена подшипников задней балки Citroen Xsara

Сразу скажу — НЕ ПЫТАЙТЕСЬ менять подшипники, НЕ снимая балку! Как показывает практика, это практически невозможно. Теперь по порядку.
Снимаем балку — для этого нужно открутить всего лишь 4 винта (по 2 с каждой стороны, №2 и №3 на рисунке).

Торсионы в балке держатся с двух сторон (болт с эксцентриковой шайбой с одной стороны №1 и гайка с другой). Кроме того, они туда запрессованы, так что хрен выбьешь.
Снимаем балку, кладём на землю и начинаем греть газосваркой в месте №9 (без нагрева можно даже и не пытаться вынуть, шлицевая закоревает так, что…).

После того как выкручиваем винт в месте №1, упираем рычаг, на котором держится колесо, во что-нибудь крепко неподвижное, берём что-нибудь по размеру схожее с диаметром торсиона, ставим в место и начинаем БИТЬ ЧТО ЕСТЬ СИЛЫ! (Предварительно сделав крупную насечку на торсионе и корпусе рычага, для того чтобы потом шлицы стали на своё место. Если прошляпить 1 зуб вперёд или назад, машина станет с одной стороны выше или ниже где-то на 2 см — именно столько даёт щелчок в один зуб на торсионе ).

Выбить торсион — не так-то просто. Но когда он выбит, рычаг выходит из балки без особого труда — очень легко.

Далее — не менее интересно. Если дошло дело до замены игольчатых подшипников, значит они не совсем в хорошем состоянии. Рычаг вышел легко… а подшипники — не очень. Они там закорели. Выбить передний (место 8) не особо сложно, но помучиться придётся. Внутренности высыпались сами, т.к. сепаратор сам же разлетелся внутри, а вот обойма…это ваще жесть.

Снять её непросто — она-то толщиной 1,5-2 мм от силы, и при этом закорела в балке… короче, ужас. Переднюю обойму выбили зубилом, а вот для выбивания задней (место 4) пришлось распилить металлическую подставку на трубки.

А, еще забыл — перед тем как выбивать подшипники, нужно вытащить стабилизатор, он находится внутри балки, вынуть его легко. Стоит он на шлицах и держится 2-мя металлическими крышечками. Чтобы их снять, нужно открутить винт крепления (обычный болт на 13) и, вставив в неё подходящий болт, вкручивать до упора. Когда болт упрется в стабилизатор он начнёт выдавливать крышку — и тем самым освободится.

С обратной стороны балки была вставлена труба, со второй стороны её держали монтажкой возле обоймы, потихоньку выбивали.

Где-то к 4 часам утра были выбиты все старые подшипники. Далее всё проще — нужно собрать всё назад.

Порядок сбора следующий (перед сборкой балку нужно хорошо напичкать смазкой, подшипники промазать дополнительно, чтобы в следующий раз было легче):
1) ставим сначала медное кольцо на балку (оно идёт в ремкомплекте №6);
2) затем надеваем сальник на рычаг задней балки (№7);
3) потом большой игольчатый подшипник (№8);
4) потом маленький игольчатый подшипник(№4);
5) и всё это дело вставляем в балку до тех пор, пока рычаг не подойдёт к торсиону.

Далее нужно всё делать с ювелирной точностью — смотреть, чтобы торсион по шлицам становился на прежнее место и… БИТЬ СО ВСЕЙ СИЛЫ! 🙂

Когда торсионы на месте, всё собираем назад, вкручиваем винты крепления, ставим стабилизатор и закидываем балку обратно. Остальная сборка — это ерунда и дело времени.

На разборку, изучения конструкции и сборку у нас ушло около 13 часов. К 7 часам утра мы выехали уже с новой балкой.

Ремонт задней балки ситроен ксара

Сразу скажу — НЕ ПЫТАЙТЕСЬ менять подшипники, НЕ снимая балку! Как показывает практика, это практически невозможно. Теперь по порядку.

Снимаем балку — для этого нужно открутить всего лишь 4 винта (по 2 с каждой стороны, №2 и №3 на рисунке).

Торсионы в балке держатся с двух сторон (болт с эксцентриковой шайбой с одной стороны №1 и гайка с другой). Кроме того, они туда запрессованы, так что хрен выбьешь.

Снимаем балку, кладём на землю и начинаем греть газосваркой в месте №9 (без нагрева можно даже и не пытаться вынуть, шлицевая закоревает так, что…).

После того как выкручиваем винт в месте №1, упираем рычаг, на котором держится колесо, во что-нибудь крепко неподвижное, берём что-нибудь по размеру схожее с диаметром торсиона, ставим в место и начинаем БИТЬ ЧТО ЕСТЬ СИЛЫ! (Предварительно сделав крупную насечку на торсионе и корпусе рычага, для того чтобы потом шлицы стали на своё место. Если прошляпить 1 зуб вперёд или назад, машина станет с одной стороны выше или ниже где-то на 2 см — именно столько даёт щелчок в один зуб на торсионе 🙂 ).

Читать еще:  Не заводится ситроен с3

Выбить торсион — не так-то просто. Но когда он выбит, рычаг выходит из балки без особого труда — очень легко.

Далее — не менее интересно. Если дошло дело до замены игольчатых подшипников, значит они не совсем в хорошем состоянии. Рычаг вышел легко… а подшипники — не очень. Они там закорели. Выбить передний (место 8) не особо сложно, но помучиться придётся. Внутренности высыпались сами, т.к. сепаратор сам же разлетелся внутри, а вот обойма…это ваще жесть.

Снять её непросто — она-то толщиной 1,5-2 мм от силы, и при этом закорела в балке… короче, ужас. Переднюю обойму выбили зубилом, а вот для выбивания задней (место 4) пришлось распилить металлическую подставку на трубки.

А, еще забыл — перед тем как выбивать подшипники, нужно вытащить стабилизатор, он находится внутри балки, вынуть его легко. Стоит он на шлицах и держится 2-мя металлическими крышечками. Чтобы их снять, нужно открутить винт крепления (обычный болт на 13) и, вставив в неё подходящий болт, вкручивать до упора. Когда болт упрется в стабилизатор он начнёт выдавливать крышку — и тем самым освободится.

С обратной стороны балки была вставлена труба, со второй стороны её держали монтажкой возле обоймы, потихоньку выбивали.

Где-то к 4 часам утра были выбиты все старые подшипники. Далее всё проще — нужно собрать всё назад.

Порядок сбора следующий (перед сборкой балку нужно хорошо напичкать смазкой, подшипники промазать дополнительно, чтобы в следующий раз было легче):
1) ставим сначала медное кольцо на балку (оно идёт в ремкомплекте №6);
2) затем надеваем сальник на рычаг задней балки (№7);
3) потом большой игольчатый подшипник (№8);
4) потом маленький игольчатый подшипник(№4);
5) и всё это дело вставляем в балку до тех пор, пока рычаг не подойдёт к торсиону.

Далее нужно всё делать с ювелирной точностью — смотреть, чтобы торсион по шлицам становился на прежнее место и… БИТЬ СО ВСЕЙ СИЛЫ! 🙂

Когда торсионы на месте, всё собираем назад, вкручиваем винты крепления, ставим стабилизатор и закидываем балку обратно. Остальная сборка — это ерунда и дело времени.

На разборку, изучения конструкции и сборку у нас ушло около 13 часов. К 7 часам утра мы выехали уже с новой балкой.

Ремонт задней балки Citroen Xsara за 18500 рублей под ключ

В многофункциональный центр LFA обратился владелец Citroen Xsara Break. Французскому универсалу предстоял плановый ремонт задней торсионной балки. На одометре вагона зиял пробег более 150 000 км, что означало необходимость установки капролоновых втулок.

Почему для ремонта балки Ситроен Ксара лучше использовать капролоновые втулки?

Согласно рекомендациям завода изготовителя профилактическое обслуживание задней балки Пежо Ситроен необходимо выполнять раз в 60 000 км. В случае с автомобилями для российского рынка эта цифра и вовсе сокращается до 40 000 км. Именно на такой пробег рассчитан комплект игольчатых подшипников, выполняющих роль демпфера между пальцами самой балки и навесными рычагами.

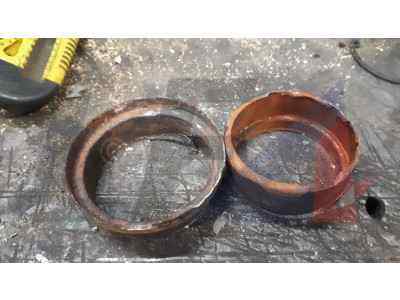

Многие владельцы пренебрегали настоянием компаний Peugeot и Citroen, докатывая до последнего. За этот период автомобили успевали поменять нескольких владельцев, которые даже не знали про особенности ремонта задней балки Пежо/Ситроен. За это время игольчатые подшипники успевали стираться буквально в порошок, стирая гладкую поверхность пальцев до состояния наждачной бумаги. Результатом становились упавшие рычаги, вызывающие визуальный эффект «колеса домиком». Помимо внешних изменений владелец автомобиля сталкивался с проблемой трущихся о задние арки колес и стуками задней подвески даже на гладкой дороге.

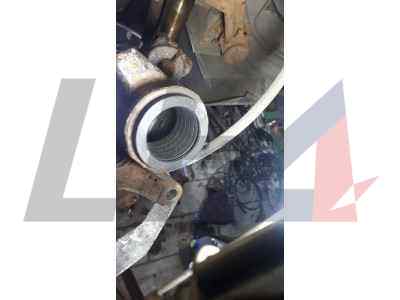

Все вышеперечисленное выливается в крупную сумму за ремонт задней балки, так как помимо комплекта игольчатых подшипников становится необходимой замена пары пальцев, двух рычагов и прочей навески (ремонт с использованием качественных запчастей в таком случае обойдется более 35 000 рублей). Именно на этот случай на помощь приходят имеющие более длительный срок службы и прекрасно работающие с абразивными поверхностями капролоновые втулки. К слову сказать, подобный материал частенько используется в тяжелой промышленности, что говорит о его износостойкости.

Записывайтесь на ремонт и ТО Вашего автомобиля. Наш адрес: пос. Внуково, ул. Центральная, д.16с12 (карта проезда). У нас 640 кв.м сервисной зоны и охраняемая территория. Звоните по любым вопросам: 8 (495) 070-7007 или пишите в Whats App.

Не забывайте читать наш БЛОГ, посвященный техническому осблуживанию автомобилей и последним новостям индустрии

Наш сотрудник ответит Вам в ближайшее время.

citroen-club.info

Часовой пояс: UTC + 2 часа [ Летнее время ]

Читать еще:  Расход топлива ситроен с5

Ремонт задней балки. Фотоотчет очередного колхоза.

Вместе с автомобилем мне от старого владельца достались два родных подшипника в балку. Доверия они мне что-то совсем не внушали, кажется что у велосипеда и то, как-то понадежнее.

Все решил случай. С братом занимаемся деревообробкой, есть пилорами, такая как когда-то бывали в колхозах, бревна в диаметре до метра подает и работала без проблем лет 40 если не больше, пока не полетил один подшипник. Выколупали его, посмотрел — игольчатый и до боли похож на наш родной.
Нашел точку торгующую подшипниками, нашел мне нужные.
Померил: внутрений диаметр 50 мм, наружный около 60, ширина 4 см.

Собственно вот:

Когда подходил с подшипниками к своему пирожку рядом стоял 405 пыж, его водитель посмотерл на подшипники и спросил у меня: «Что, также в балку?». Разговорились. Оказывается у него уже 8 лет эти подшипники в рычагах, и пробег далеко за 200 тыс, причем эксплуатируется авто достаточно жестко, возит автозапчасти, тягает груженый прицеп.

Одим словом приехал домой и первым делом примерил подшипники к пальцам:

Здесь как раз моя балка уже не то что загрюкала, она и скрежетала, и грюкала, и хрюкала, и какие-то только звуки не издавала + при загрузе машина буквально плавала по асфальту на разбитых рычагах и полном отсуствии подшипников в них.

Прикинул в уме схемку, отвез токарю, сказал что надо в итоге и вот, результат:
Рычаг внутри:

Примерка пальца, сальник 50х65х10 от полуоси гольф второго поколения:


Крышечка снаружи:

В крышечку токарь врезал масленку, хотя я его не просил. Но раз сделал, пусть будет. В палец вставили заглушку, передний подшипник теперь постаянно будет иметь смазку (ну, будем надеятся).
Сваркой крышечку и заднюю втулку прихватил уже я, они там сидят достаточно надежно, но ведь нашему человеку надо перестраховатся. В дальнейшем здесь все будет красиво заделано, а пока вот так как есть.

Прежде чем сделать эту систему себе предварительно с моей подачи были переделаны под эти подшипника два бегемота. У одного пробег пока 2 тыс, у второго уже 15 тыс, обслуживает торговую точку, грузится под завязку, пока проблем нет.

И один минус, после установки подшипников в рычаг, на палец он уже не заходит свободно, надо снять совсем чуть-чуть, буквально несколько микрон, и все нормально. На глаз этого не заметно. Плоскость запресовки пальца в рычаг осталась не тронутой.

Калькуляция:
Комплект подшипников — 150 грн
Сальники, 2 шт — 30 грн
Пальцы — 500 грн
Услуги токаря — 300 грн
Итого: 980 грн.
п.с. Рассходы на такси пока в ремонте не считал.

Ну, теперь бронебойная каска одета, можете забрасывать помидорами.

Ремонт задней балки Citroen Xsara

Владельцам французской марки нужно внимательно отнестись к подвеске. Мастерам нашего сервисного центра часто приходится сталкиваться с серьезными повреждениями пальцев из-за износа подшипников игольчатого типа. Подшипники и пальцы изнашиваются быстро из-за конструктивных особенностей и неприспособленности автомобиля к российским дорогам.

Причины и последствия повреждения пальцев Ситроен Ксара Пикассо

Болезнь подвесной системы постоянно преследует владельцев французских автомобилей Citroen. Причины повреждения – износ игольчатого подшипника.

Несвоевременная замена этой детали приводит к износу подвесной системы. В России нужно менять игольчатые подшипники чаще, чем заявляет производитель. Это обусловлено состояние дорог и особенностями климата. Рекомендованные сроки замены элементов нужно делить на два. Если у производителя указана замена подшипников каждые 100 000 км, значит их нужно менять каждые 50 000 км.

При попадании влаги страдают рычаги. Они быстро покрываются коррозией и перестают нести свою функцию. Износ роликов следует сразу за ржавлением рычагов, после этого требуется капитальный ремонт балки Ситроен Ксара.

Самостоятельно выявить износ деталей подвески невозможно. Для этого требуется профессиональное оборудование. Наш сервисный центр оборудован современными приборами, которые могут выявить дефекты на начальной стадии.

Ремонт задней балки Ситроен Ксара

Водители часто не осознают важность своевременного ремонта задней балки Ситроен Ксара Пикассо. При несвоевременной диагностике повреждений и их устранении возникают серьезные проблемы с автомобилем, которые могут нести угрозу для жизни:

  • ухудшается управляемость транспортным средством, машина теряет устойчивость и маневренность, особенно это чувствуется при поворотах;
  • повышается цена ремонтно-восстановительных работ, так как мастерам приходится полностью менять несколько элементов системы сразу;
  • при сильном повреждении задней балки потребуется замена или полная реставрация с дальнейшей балансировкой, а это суммы, превышающие 30-40 тысяч рублей.

Чтобы не попасть на дорогостоящий ремонт, нужно своевременно проходить ТО и диагностику подвески. Лучше заплатить пару тысяч за диагностику и профилактическое обслуживание, чем потом платить десятки тысяч за ремонт.

Читать еще:  Замена сцепления ситроен берлинго

Бортовой журнал Citroen Xsara Break 2.0 HDI (2003 г.)

Визит на сервис: Ремонт задней подвески

Добрый день уважаемые коллеги!

Вот и меня настигла страшная страшность — гроза фрацузских машин — необходимость ремонта торсионной балки.

Сначала несколько слов о том, зачем ее вообще применяли, да еще так массово. Преимущества над другими типами подвесок можно разделить на 2 группы:

1. Компоновочные. Вся задняя подвеска очень компактна, она вся размещена под машиной, амортизаторы расположены почти горизонтально. В итоге в багажнике ничего не торчит, он имеет прямоугольную форму без заужений посередине. Это удобно.

2. Управляемость. Этот тип подвески обеспечивает отменное чувство машины, причем в отличие от распространенной сейчас на недорогих машинах полузависимой подвески, устойчивость в повороте сохраняется при неровном покрытии. А в отличие от многорычажных конструкций с поперечными рычагами колеса при работе подвески перемещаются строго вертикально, а не по дуге, что тоже положительно сказывается на прохождении поворотов. Я не эксперт по экстремальному вождению, и вижу, что возможности этой тележки явно превосходят мои.

Основной недостаток — это некоторые сложности с ремонтом. Причем, если в «обычных» подвесках, независимо от степени из запущенности, ремонт одинаковый — замена шаровых соединений и сайлент-блоков, то тут все не так. Пока износ игольчатых подшипников в рычагах (они тут выполняют роль сайлент-блоков) не стал критическим, все ограничивается их заменой. Но если этот момент упустить, то приходится менять оси рычагов, а в самых сложных случаях еще и саму балку. В такой ситуации часто бывает проще и дешевле заменить всю подвеску в сборе. Но в этом случае она будет родом из Китая.

На машинах, которые используются в России встречаются несколько разновидностей торсионных подвесок. Самая распространенная это та, которая стоит на Ксаре Пикассо и на коблучках Пежо Партнер и Ситроен Берлинго 1 поколения. Таких машин в эксплуатации еще полно, на них запчасти доступны, работы освоены ремонтниками. А вот моя подвеска только на Ксаре и на Пежо 306. Их уже в России днем с огнем не найдешь. Запчатей мало, найти сложно. Несколько автосервисов, специализирующихся на французах мне в ремонте отказали. Были варианты сгонять в Минск или, как ни странно в Арзамас — уж не знаю откуда там Ксары, но есть мастер, который был готов сделать все в течение дня со своими запчастями за 17000 рублей. Но, совершенно случайно, я познакомился с человеком из клубного Ситроеновского сервиса, который согласился это делать.

Вступление закончилось, теперь к делу. До последнего я надеялся, что у меня все решится заменой подшипников. Приехал, подняли машину посмотрели и начали разбирать.

Процедура не столько сложная, сколько тяжелая, делается с помощью увесистого молотка. Нужно выбивать из насиженных годами мест шлицы торсионов. Их там 3 — по каждому на сторону и центральный, который выполняет роль стабилизатора поперечной устойчивости. И вот рычаги вынуты.

Сначала смотрим более проблемный правый рычаг. Подшипники превратились в труху. Ось вся в глубоких кавернах. На замену.

Вот выработка крупным планом.

Затем очередь левого.

Этот чуть получше, но принимаем решение менять оба.

К счастью балка — труба не повреждена.

А ведь еще немного и наружные обоймы подшипников бы развалились и пришлось менять и трубу. но обошлось.

И ремкомлекты, состоящие из подшипников, сальников и их упорных колец.

Далее дело пошло быстрее. Сперва перепрессовали оси.

Затем установили новые подшипники и собрали балку.

По времени это заняло почти весь день. Обошлось в 18500 руб. Дорого или дешево не знаю, но вообще перебрать многорычажную подвеску по полной программе на Фокусе или Мондео, на сколько я знаю, не дешевле. Если ошибаюсь, поправьте.

Ресурс этой конструкции около 100000 км. У меня все испортилось быстрее, полагаю из-за диспропорции времени и пробега. Машина не любит долгий простой.

После того, как выехал, испытал легкий шок. Ситроен поехал почти как на гидравлике))) И зачем я 3 месяца катался на телеге и думал, что вибрации от дороги свойство этого шасси. Риторический вопрос. Теперь я понял, о чем подразумевал Роман, говоря о «бархатном» ходе Ксары.

И как всегда ложка дегтя. Положением торсионов можно менять высоту подвески. Я просил сделать чуть повыше, но возможно мастер ошибся, и высота осталась прежней. Фото после ремонта:

Несколько дней поезжу, попробую загрузить багажник, посмотрю. Может быть приеду, попрошу приподнять немного, когда балка свежеотремонтированная, это не сложно и не долго.
