Замена топливного фильтра ситроен с4

Топливный фильтр Citroen C4

Функция очистки поступающего в двигатель автомобиля Ситроен С4 горючего возложена на топливный фильтр. С течением времени в процессе эксплуатации он постепенно забивается. Собравшийся мусор снижает пропускную способность расходника. Если не выполнить своевременную замену фильтра, то бензонасос будет испытывать повышенную нагрузку. В дальнейшем из-за забитого расходника завести машину станет труднее, а мотор начнет работать нестабильно.

Артикул и примерная стоимость фирменного топливного фильтра Ситроен С4 и его аналогов

На бензиновом автомобиле Ситроен С4 используется оригинальный топливный фильтр с артикульным номером 1567C8. Цена на расходник колеблется от 1000 до 1500 рублей.

Помимо оригинала в продаже присутствуют его аналоги, наилучшие из которых представлены в нижеприведенной таблице.

Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Ситроен С4

Фильтр грубой очистки на Ситроен С4 реализован в виде сеточки. Она входит в состав топливного модуля. Сеточка не имеет собственного артикульного номера. Ее оригинал не поступает в продажу.

Производитель рекомендует при необходимости замены сеточки менять весь модуль в сборе. Его номер по каталогу — 1525HY. Стоимость стакана находится в пределах 4000-10000 рублей. Ознакомиться с наилучшими аналогами оригинального модуля можно в таблице ниже.

Таблица — Альтернативы родному топливному модулю с фильтр-сеточкой на автомобиль Ситроен С4

На дизельных Ситроен С4 используются топливные фильтры с артикулами 1906E6 и 9809721080. Их стоимость составляет 1000-1800 рублей. Наилучшие аналоги родных расходников представлены в таблице ниже.

Таблица — Оптимальные аналоги топливного фильтра для дизельного Ситроен С4

Расположение топливного фильтра

Топливный фильтр тонкой очистки на бензиновом Ситроен С4 находится под днищем. Он располагается недалеко от правого заднего колеса. Фильтр скрыт пластиковой защитной накладкой.

Фильтр-сеточка является составной частью топливного стакана. Модуль находится в баке с горючим.

На дизельном Ситроен С4 топливный фильтр находится в подкапотном пространстве. Он размещен около воздушного фильтра.

Замена топливного фильтра тонкой очистки

Замена топливного фильтра на Ситроен С4 с бензиновым мотором выполняется по инструкции, которая представлена ниже.

• Открутить крепления пластиковой накладки около заднего правого колеса.
• Демонтировать полностью или просто отогнуть пластиковую накладку.

• Нажать на фиксаторы и отсоединить топливопроводы.

• Открутить крепление фильтра и изъять расхродник.
• Поставить новый топливный фильтр.

• Проконтролировать отсутствие утечек бензина.

Замена топливного модуля с сеточкой-фильтром

Инструкция по замене топливного модуля и фильтр-сеточки представлена ниже.

• Снять задний ряд сидений.
• Поднять обивку пола.

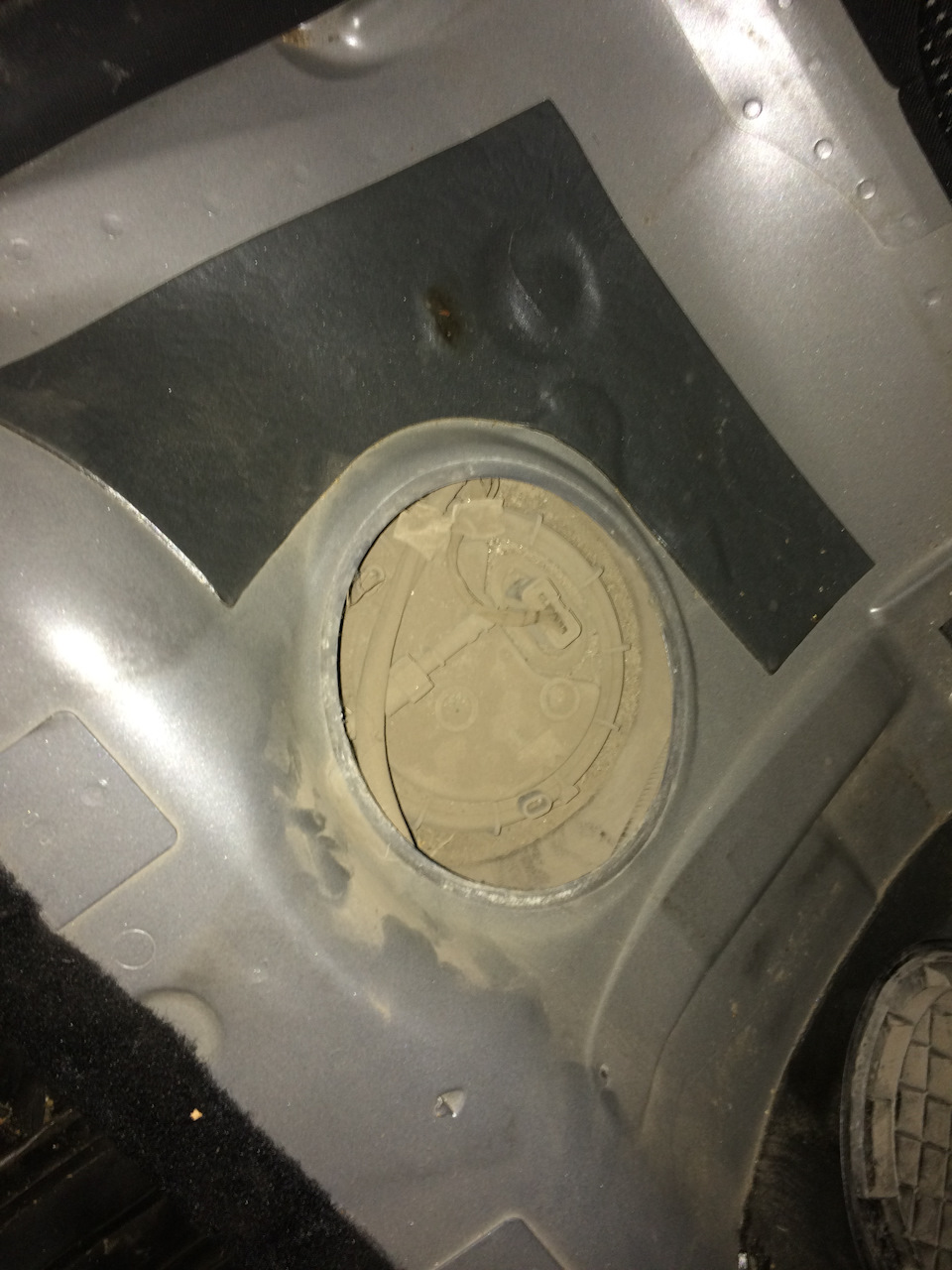

• Открыть крышку технологического лючка.
• Отсоединить клеммную колодку.
• Завести силовой агрегат.
• Дать поработать мотору до тех пор, когда он заглохнет. Это просигнализирует об отсутствии давления в топливном контуре.
• Покрутить коленвал стартером.
• Отсоединить топливопровод.

• Открутить фиксирующее кольцо.
• Вытащить топливный стакан.
• Снять старую сеточку.

• Установить новый фильтр и собрать все в обратном порядке.

Замена фильтра на дизельном Ситроен С4

Инструкция по замене фильтра на дизельном авто.

Citroen club

Just another WordPress.com site

Ситроен С4: 1.6 HDi — Замена топливного фильтра

Вот собственно и тот девайс, который нам необходимо поменять. Обращаем внимание на то, что красными заглушками на нем закрыт выходной штуцер и входное отверстие, в которое позже необходимо будет вставить подогреватель топлива.

Те, кто читал наш отчет о замене воздушного фильтра на двигателе DV6ATED4 он же 1,6 HDi, тот знает сколько «интересных», на первый взгляд, операций необходимо произвести, для того, чтобы добраться до него. Сразу успокоим – топливный фильтр расположен на этом двигателе несколько ближе, но начало работ, в принципе, такое же. Но обо всем по порядку.

1. Для выполнения работ нам потребуется:

— отвертка с плоским жалом;

— торцевые головки на 10 и 16;

— съемник для «дворников» — подойдет подходящего размера съемник для подшипников, ну или молоток (куда ж без него нормальному шаману…)

2. Необходимо снять декоративную панель, закрывающую двигатель сверху, звукоизоляционный экран, открутить бачок и сдвинуть его в сторону, чтобы не мешал (шланги трогать не нужно), снять дворники, металлическую поперечину под лобовым стеклом и пластиковую декоративную панель там же. Все эти действия подробно (с фотографиями) описаны в нашем отчете о замене воздушного фильтра.

3. Далее, снимаем два воздушных патрубка. Один подающий (он слева) второй между воздушным фильтром и турбиной (справа). Правый патрубок кроме хомутов держится на круглой шарнирной защелке снизу.

4. Отключаем разъем от расходомера воздуха.

5. Аккуратно вынимаем из защелок ручной насос подкачки топлива. Будьте аккуратны, силу прилагать не нужно, просто предварительно надо разъединить все шланги, которые «схвачены» между собой самозащелкивающимися держателями. После этого отводим насос немного в сторону и видим спереди 2 болта, держащие крышку воздушного фильтра.

6. При помощи шестигранника на 4 откручиваем два передних болта и один боковой, справа возле снятых нами воздушных патрубков.

7. Снимаем крышку воздушного фильтра, так как выходной патрубок корпуса фильтра немного мешает доступу к фильтру топливному. Для этого приподнимаем ее спереди (снимаем с двух круглых защелок) и тянем на себя, вынимая из 4-х пазов сзади.

В принципе и эти действия довольно подробно расписаны в нашем отчете о замене воздушного фильтра.

8. Отсоединяем от топливного фильтра электрический разъем нагревателя топлива (в его нижней части, имеется в виду разъем, есть защелка – отжимаем ее и отстыковываем разъем – ничего ломать не нужно).

9. Отсоединяем подающий и выходной топливные шланги (выходной виден сверху, подающий чуть ниже – подходит к подогревателю). На разъемах стандартные защелки – просто давим на кнопки белого цвета и снимаем шланги. При этом готовы к тому, что немного прольется любимого нами дизельного топлива.

10. Нажимаем на защелку, находящуюся на корпусе фильтра и снимаем фильтр вверх. При этом необходимо отстыковать разъем (он снизу фильтра) для запитывания датчика наличия воды в фильтре. На многих авто датчика нет, и шлейф просто вставлен в фальш-разъем. Как было и в нашем случае.

1. Всё, фильтр у Вас в руках. Напоминаем, что внутри него находится некоторое количество солярки. Ее можно конечно слить, а можно перелить в новый фильтр – всё равно его придется заполнять топливом при прокачке системы. Сделать это можно через отверстие слива воды из фильтра. Откручиваем щуп-затычку сверху фильтра и вынимаем ее. Всё – льется…

12. Далее необходимо снять со старого фильтра подогреватель топлива. Он просто вставлен в соответствующее отверстие (на первом фото в нем красуется красная заглушка). Герметичность придают два резиновых кольца, надетых на штуцер подогревателя.

Для снятия необходимо отверткой (используя ее как рычаг) аккуратненько сдвинуть вбок подогреватель и снять его.

13. Переставляем его на новый фильтр и можно приступать к сборке.

14. Подстыковываем разъем датчика воды, вставляем фильтр в пазы и защелкиваем крепление, подстыковываем топливные шланги.

15. Собираем то, что было разобрано до этого.

16. Прокачиваем топливную систему при помощи ручного насоса подкачки (он сверху двигателя). При этом действуем аккуратно, всё там пластиковое и при прикладывании грубой и бездумной мужской силы, можно сломать. Качаем до появления упругости в «груше»

.

Заводим авто. Проверяем на отсутствие течей топлива. Ездим дальше и радуемся.

Вы, наверное, заметили, что, производя работы по замене топливного фильтра, мы практически добрались до фильтра воздушного. Для того, чтобы не делать весь комплекс работ снова – целесообразно совместить по времени замену обоих фильтров сразу. О замене воздушного фильтра можно прочитать здесь:

Такой же принцип замены фильтра и на остальных авто, использующих данный двигатель, В частности, Пежо 307

Citroen club

Just another WordPress.com site

Ситроен С4: 1.6 HDi — Замена топливного фильтра

Вот собственно и тот девайс, который нам необходимо поменять. Обращаем внимание на то, что красными заглушками на нем закрыт выходной штуцер и входное отверстие, в которое позже необходимо будет вставить подогреватель топлива.

Те, кто читал наш отчет о замене воздушного фильтра на двигателе DV6ATED4 он же 1,6 HDi, тот знает сколько «интересных», на первый взгляд, операций необходимо произвести, для того, чтобы добраться до него. Сразу успокоим – топливный фильтр расположен на этом двигателе несколько ближе, но начало работ, в принципе, такое же. Но обо всем по порядку.

1. Для выполнения работ нам потребуется:

— отвертка с плоским жалом;

— торцевые головки на 10 и 16;

— съемник для «дворников» — подойдет подходящего размера съемник для подшипников, ну или молоток (куда ж без него нормальному шаману…)

2. Необходимо снять декоративную панель, закрывающую двигатель сверху, звукоизоляционный экран, открутить бачок и сдвинуть его в сторону, чтобы не мешал (шланги трогать не нужно), снять дворники, металлическую поперечину под лобовым стеклом и пластиковую декоративную панель там же. Все эти действия подробно (с фотографиями) описаны в нашем отчете о замене воздушного фильтра.

3. Далее, снимаем два воздушных патрубка. Один подающий (он слева) второй между воздушным фильтром и турбиной (справа). Правый патрубок кроме хомутов держится на круглой шарнирной защелке снизу.

4. Отключаем разъем от расходомера воздуха.

5. Аккуратно вынимаем из защелок ручной насос подкачки топлива. Будьте аккуратны, силу прилагать не нужно, просто предварительно надо разъединить все шланги, которые «схвачены» между собой самозащелкивающимися держателями. После этого отводим насос немного в сторону и видим спереди 2 болта, держащие крышку воздушного фильтра.

6. При помощи шестигранника на 4 откручиваем два передних болта и один боковой, справа возле снятых нами воздушных патрубков.

7. Снимаем крышку воздушного фильтра, так как выходной патрубок корпуса фильтра немного мешает доступу к фильтру топливному. Для этого приподнимаем ее спереди (снимаем с двух круглых защелок) и тянем на себя, вынимая из 4-х пазов сзади.

В принципе и эти действия довольно подробно расписаны в нашем отчете о замене воздушного фильтра.

8. Отсоединяем от топливного фильтра электрический разъем нагревателя топлива (в его нижней части, имеется в виду разъем, есть защелка – отжимаем ее и отстыковываем разъем – ничего ломать не нужно).

9. Отсоединяем подающий и выходной топливные шланги (выходной виден сверху, подающий чуть ниже – подходит к подогревателю). На разъемах стандартные защелки – просто давим на кнопки белого цвета и снимаем шланги. При этом готовы к тому, что немного прольется любимого нами дизельного топлива.

10. Нажимаем на защелку, находящуюся на корпусе фильтра и снимаем фильтр вверх. При этом необходимо отстыковать разъем (он снизу фильтра) для запитывания датчика наличия воды в фильтре. На многих авто датчика нет, и шлейф просто вставлен в фальш-разъем. Как было и в нашем случае.

1. Всё, фильтр у Вас в руках. Напоминаем, что внутри него находится некоторое количество солярки. Ее можно конечно слить, а можно перелить в новый фильтр – всё равно его придется заполнять топливом при прокачке системы. Сделать это можно через отверстие слива воды из фильтра. Откручиваем щуп-затычку сверху фильтра и вынимаем ее. Всё – льется…

12. Далее необходимо снять со старого фильтра подогреватель топлива. Он просто вставлен в соответствующее отверстие (на первом фото в нем красуется красная заглушка). Герметичность придают два резиновых кольца, надетых на штуцер подогревателя.

Для снятия необходимо отверткой (используя ее как рычаг) аккуратненько сдвинуть вбок подогреватель и снять его.

13. Переставляем его на новый фильтр и можно приступать к сборке.

14. Подстыковываем разъем датчика воды, вставляем фильтр в пазы и защелкиваем крепление, подстыковываем топливные шланги.

15. Собираем то, что было разобрано до этого.

16. Прокачиваем топливную систему при помощи ручного насоса подкачки (он сверху двигателя). При этом действуем аккуратно, всё там пластиковое и при прикладывании грубой и бездумной мужской силы, можно сломать. Качаем до появления упругости в «груше»

.

Заводим авто. Проверяем на отсутствие течей топлива. Ездим дальше и радуемся.

Вы, наверное, заметили, что, производя работы по замене топливного фильтра, мы практически добрались до фильтра воздушного. Для того, чтобы не делать весь комплекс работ снова – целесообразно совместить по времени замену обоих фильтров сразу. О замене воздушного фильтра можно прочитать здесь:

Такой же принцип замены фильтра и на остальных авто, использующих данный двигатель, В частности, Пежо 307

Секреты мастера: вытекающие последствия

В новой рубрике поделимся нюансами замены тех или иных расходников. Сегодня автор расскажет всё о топливных фильтрах.

Nissan > Pathfinder

LADA > Granta

Ford > Kuga

Chevrolet > Lanos

Lifan > Solano

Daewoo > Matiz

Citroen > C4

Chevrolet > Cruze

Citroen > Berlingo

Mazda > 3

Hyundai > Solaris

Mitsubishi > Pajero

Chery > Amulet

Hyundai > Accent

Honda > Civic

Daewoo > Nexia

О неотложности замены топливного фильтра говорят провалы в работе двигателя при повышенных нагрузках. Не советуем доводить мотор до такого состояния, поскольку тяга может пропасть в самый неожиданный момент — скажем, при обгоне. Жизнь дороже, поэтому условимся менять фильтр в установленные регламентом сроки. Интервалы сильно зависят от конструкции топливной системы того или иного автомобиля. Читайте инструкцию! Общее правило: проверяем попутно топливные магистрали и места их соединения на предмет утечек. Ведь резиновые шланги со временем твердеют и трескаются, а хомуты перестают держать — со всеми вытекающими отсюда последствиями.

ОТ ПРОСТОГО К СЛОЖНОМУ

Проще с карбюраторными системами: там фильтр, как правило, легкодоступен. Но шланги, черт побери, зачастую закреплены неудобными ленточными хомутами, крутить которые та еще морока. Если под рукой нет достойной замены в виде червячных хомутов, возьмите обычный гвоздь диаметром 3 мм, затупите острый кончик и загните его под углом 90º. Крутить шплинт таким крючком намного удобнее, уж поверьте. Крепление проволокой не рассматриваем — это на авось и на самый крайний случай.

На старых моделях фильтра не было и в помине, автолюбители сами его устанавливали. Чаще — в разрез всасывающей магистрали, до бензонасоса. Но на некоторых современных машинах, оснащенных впрыском, фильтра тоже нет. На «Форде-Фокус» или «Мондео», например, он отсутствовал изначально, а на «Рено-Логан» выносной элемент упразднен лет пять тому назад. Систему можно дооборудовать фильтром, однако особого смысла в этом нет: как показывает опыт таксистов, сетка топливоприемника окончательно забивается грязью уже на пределе ресурса электробензонасоса. И тогда узел меняют в сборе. На «фордах», как правило, через 120–150 тыс. км, на «рено» — к 200 тысячам. Недешевое удовольствие, стоит признать, а на «фордах» еще и трудоемкое: надо снимать бак, поскольку технологический лючок в полу не предусмотрен.

Топливные системы остальных моделей условно разделим на два типа: с выносным фильтром и со встроенным в погружной бензонасос сменным картриджем. Магистрали, как правило, соединены при помощи легкосъемных наконечников. Для них желательно иметь пассатижи с выгнутыми губками. Чтобы снизить риск облиться топливом, сперва стравливаем давление, надавив на золотник топливной рампы (например, у ВАЗов). Где золотника нет, вынимаем предохранитель с маркировкой Fuel Pump и даем двигателю поработать, пока не заглохнет. Чтобы не сломать клипсы защелок, расшевелите наконечник, освободив его от спекшейся грязи, затем подайте в сторону штуцера, выбрав зазор, и только потом отсоединяйте, сдавив клипсы. Всегда действуйте осторожно, помня о пожарной безопасности. Перекур отложите на потом, а ниже по течению обязательно подложите ветошь. Выносной фильтр чаще всего расположен под днищем. Придется лечь на землю, если нет смотровой канавы или эстакады.

Со встроенным фильтром свои сложности — предстоит работать в неудобной позе, сидя на корточках. Для начала снимаем подушку заднего дивана (а на «Хонде-Сивик», например, и спинку), отгибаем карман в настиле пола и откручиваем крепеж технологического люка. Бывает, люк просто приклеен на мастике, — тогда подрезаем ее ножом, стараясь не повредить проводку. Крепление насоса бывает нескольких типов: с прижимным фланцем на гайках или винтах, с байонетным стальным кольцом, с пластиковой гайкой. Первый вариант самый простой с точки зрения демонтажа. Для байонетного кольца можно использовать трехпалый съемник масляного фильтра с разводными ножками. Кончик каждой из ножек подточим на наждаке по форме шлица (прямому назначению съемника это не помешает). А вот для пластиковой гайки хорош съемник, показанный на фото. Не пытайтесь стронуть гайку руками! Во-первых, это вряд ли получится, а во-вторых, велика вероятность вскрыть себе вены о кромку отверстия.

Вынув насос, сливаем из него остатки топлива, помечаем взаимное расположение деталей (это весьма полезно) и приступаем к разборке. Тут важно не суетиться, иначе легко обломить хрупкие защелки. Если сетку топливоприемника не меняем, снимаем старую, промываем бензином и продуваем сжатым воздухом изнутри наружу (против потока топлива). При установке уплотнительных манжет следим, чтобы они легли в постели без перекосов. Защелкивать на место корпусные детали удобнее пассатижами типа «кобра».

Такие щипцы пригодятся не только для клипс трубопроводов, но и для снятия наконечников высоковольтных проводов.

ВЯЛО ТЕКУЩЕЕ

На дизельных двигателях фильтр чаще стоит под капотом. Бывают и иные схемы: например, на «Ленд-Ровере Дискавери» он закреплен на правом лонжероне рамы, почти в середине колесной базы. Но это не суть важно, — главное, чтобы выгнать воздух после замены фильтроэлемента было просто. А подобная возможность есть не всегда.

Скажем, на «Форде-Куга» или «Фольксвагене-Тигуан» никаких штатных приспособлений для этого не предусмотрено ( ЗР, 2012, № 2, ЗР, 2012, 8 ). Нет и вспомогательного подкачивающего насоса в баке, который удалил бы воздушные пробки после включения зажигания (так на дизельном «УАЗе-Патриот»). Извольте поклониться дилеру — или имейте в арсенале вакуумный насос, чтобы с его помощью «отсосать». Но это все же исключение из правил.

В основном рядом с фильтром (или на его корпусе) имеется отдельный ручной подкачивающий насос. Сняв шланг, идущий к ТНВД, качаем до тех пор, пока не пойдет струя без пузырьков воздуха. Чтобы облегчить себе задачу, весьма полезно залить новый картридж доверху свежей порцией солярки.

Наиболее типичные конструкции представлены на фото:

Дэу-Нексия

Здесь, как и на некоторых других моделях концерна «Джи-Эм», для отсоединения фильтра нужны ключи «на 16» и «на 21».

Мазда-3

4

Прежде чем разъединять магистрали, выньте предохранитель Fuel Pump и дайте мотору поработать, пока не заглохнет.

Лада-Гранта

5

Здесь фильтр крепится пластиковым охватом, прикрепленным к бензобаку. Просто и надежно.

Хёндэ-Акцент

6

Фильтр расположен в непосредственной близости от бензонасоса, под люком в полу. Пожалуй, самое удачное место.

Дэу-Матиз

7

Зачем в Узбекистане помечают наконечники трубопроводов краской? Скорее всего, это работа ОТК.

Лифан-Солано

8

У него топливопроводы — обычные дюритовые шланги. За ними глаз да глаз: очень быстро трескаются.

Ситроен-Берлинго

9

На дизельной версии насос ручной подкачки расположен рядом с топливным фильтром.

Форд-Куга

10

Прежде чем менять фильтр, подумайте, как будете выгонять воздух из топливопровода. Не проще ли съездить к дилеру?

Чери-Амулет

Хомуты крепления шлангов (один из них показан стрелкой), по сути, одноразовые. Их лучше заменить червячными.

Мицубиси-Паджеро

На дизельном моторе для прокачки системы надо снять этот шланг и нажимать эту пимпочку (показаны стрелками).

Хёндэ-Солярис

Топливный насос закреплен восемью винтами. Здесь главное — не повредить резьбу при установке.

Ниссан-Пасфайндер

Груша для прокачки топливной системы показана стрелкой. Еще важно не перепутать топливопроводы местами.

Ситроен-С4

Для гайки бензонасоса отлично подходит труба на 150 мм. Надо лишь сделать пропилы под выступы.

Шевроле-Лачетти

Люк в его полике держится на вязком герметике. Крепление насоса — байонетным кольцом с шестью зацепами.

Шевроле-Ланос

Фильтр под капотом — удобно. Но ниже по течению горячий нейтрализатор. Будьте осторожны!

Хонда-Сивик

При проворачивании лапки съемника зажимают пластиковую гайку. Но сначала пришлось разобрать полсалона.

Хёндэ и Мицубиси

Так выглядит погружной бензонасос в сборе. Правее — сменный картридж.

Клуб Любителей Ситроен

Топливный фильтр

Easy Ride 20 August 2007 – 07:04

Собственно, всем известно, что топливного фильтра в с4 нет.

Однако, есть сетка, которая судя по ситроеновской схеме, на картинке должна ставится на патрубок идущий от бензонасоса к магистрали.

Интересен факт, что по лазеру показывает что сетка есть, а в реальности в том, месте где она должна стоять её нет.

Вопрос. Сталкивался ли кто, где установлена данная сетка, только пожалуйста конкретно. Интересует ремонтная практика или иное, рассуждения где она может быть в ж.

MASTER 20 August 2007 – 08:19

Easy Ride 20 August 2007 – 08:33

MASTER,

Перед бензонасосом её быть не может потому что бензонасос плавает в баке соответственно сетка не может быть перед баком потому что перед баком только гусиная нога .. в ней ей делать нечего.

Но как я тут разобрался в этих вещах есть два типа фильтров и два типа насосов для с4

с внешним фильтром

с внутренним фильтром

либо она стоит после бензонасоса в разрезе патрубка и магистрали

либо она стоит в самом бензонасосе

. интересно услышать авторитетное мнение “Тёски” .

т.к. видимо мало тут Advanced Users

ЗЫ Блин это начинает уже нравится . на днях побываю в баке

Каток 20 August 2007 – 10:01

Easy Ride (20.8.2007, 6:04) писал:

Собственно, всем известно, что топливного фильтра в с4 нет.

Однако, есть сетка, которая судя по ситроеновской схеме, на картинке должна ставится на патрубок идущий от бензонасоса к магистрали.

Интересен факт, что по лазеру показывает что сетка есть, а в реальности в том, месте где она должна стоять её нет.

Вопрос. Сталкивался ли кто, где установлена данная сетка, только пожалуйста конкретно. Интересует ремонтная практика или иное, рассуждения где она может быть в ж.

Вставлю и я свои две копейки.
Я свой нос в бак у Ситра еще не засовывал – каюсь, но весь предыдущий опыт говорит, что фильтр обязательно должен стоять ПЕРЕД топливным насосом, иначе срок службы у него будет недолгим.

В Мазде тоже был погружной насос, в баке. Забор топлива он производил через сетку грубой очистки (был еще фильтр тонкой очистки под капотом). Надевалась эта сетка на заборный патрубок насоса, и напоминала ту самую “гусиную ногу”.

Думаю, и здесь что-то похожее.

Easy Ride 20 August 2007 – 10:30

Каток,

возможно . но в данном случае, в ситре по картинкам нет фильтра в гусиной ляшке : )))

как раз таки показано что должна быть в разрезе магистрали .

короче чё гадать . я привык быть первопроходцем . сёдня полезу в бак . думаю у меня получится снять бензонасос, без одной хреньки-диллерской .

Каток 20 August 2007 – 14:10

Easy Ride (20.8.2007, 9:30) писал:

Каток,

возможно . но в данном случае, в ситре по картинкам нет фильтра в гусиной ляшке : )))

как раз таки показано что должна быть в разрезе магистрали .

короче чё гадать . я привык быть первопроходцем . сёдня полезу в бак . думаю у меня получится снять бензонасос, без одной хреньки-диллерской .

Первопроходцем быть трудно, но почетно. 😉 так что, респект тебе и уважуха, ждем рассказа, шо ж там в баке?

Jason1 11 September 2009 – 16:37

m724 11 September 2009 – 17:32

Jason1 (11.9.2009, 16:37) писал:

Jason1 11 September 2009 – 17:35

m724 11 September 2009 – 17:42

Jason1 (11.9.2009, 17:35) писал:

Jason1 11 September 2009 – 18:02

m724 11 September 2009 – 19:49

Jason1 (11.9.2009, 19:02) писал:

Jason1 11 September 2009 – 20:00

m724 11 September 2009 – 20:04

Jason1 (11.9.2009, 20:00) писал:

Nord 11 September 2009 – 20:29

1. темы про фильтр объединены

2. наличие фильтра определяется по VIN

Amerigo 11 December 2009 – 17:49

Просто пример, данная фота не от C4. На фото элемент топливной станции автомобиля. Входит в состав детали 2

Гарри 12 December 2009 – 16:28

m724 (11.9.2009, 21:04) писал:

У нас на форуме или у пыжыководов видел точно инфу про снятие и разборку бензонасоса. На нем и стоит сменный топливный фильтр.

Замена топливного фильтра citroen c4

Для замены топливного фильтра было приобретено

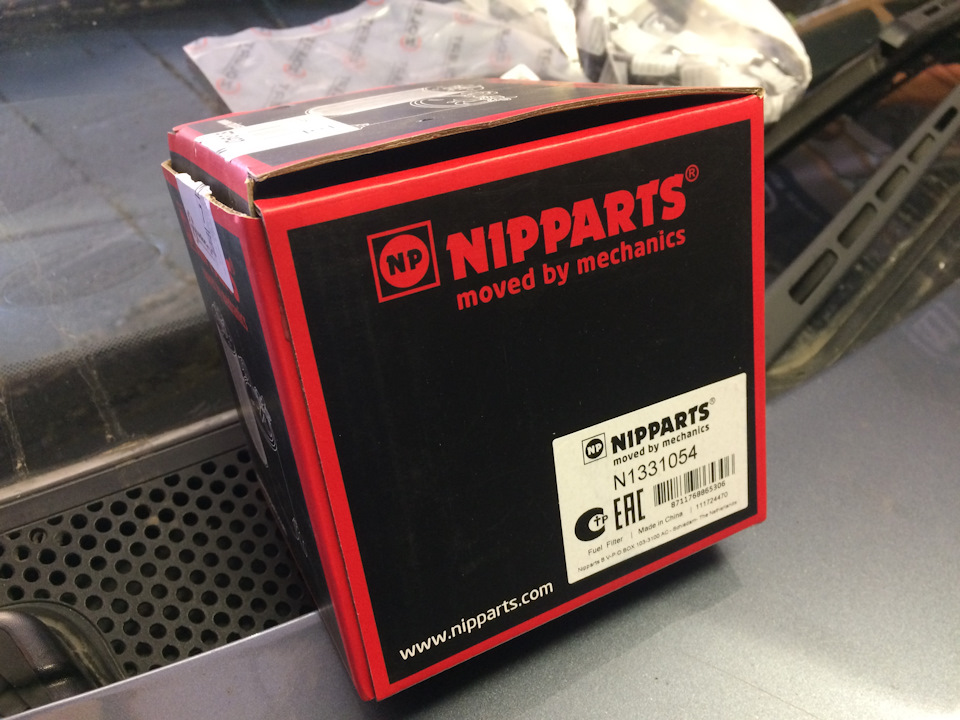

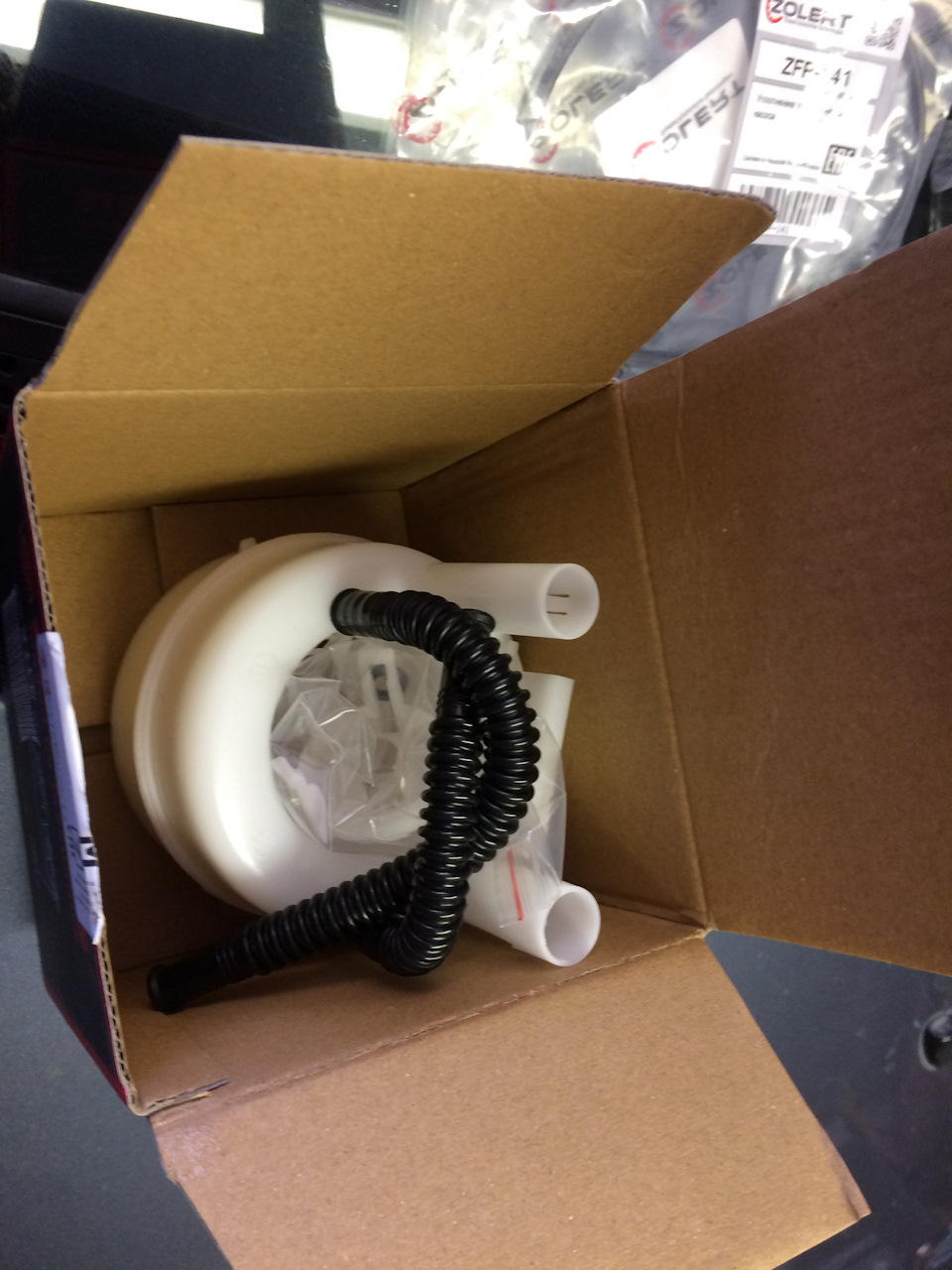

1. Фильтр топливный NIPPARTS N1331054 — 690 руб. (в комплект входят трубки)

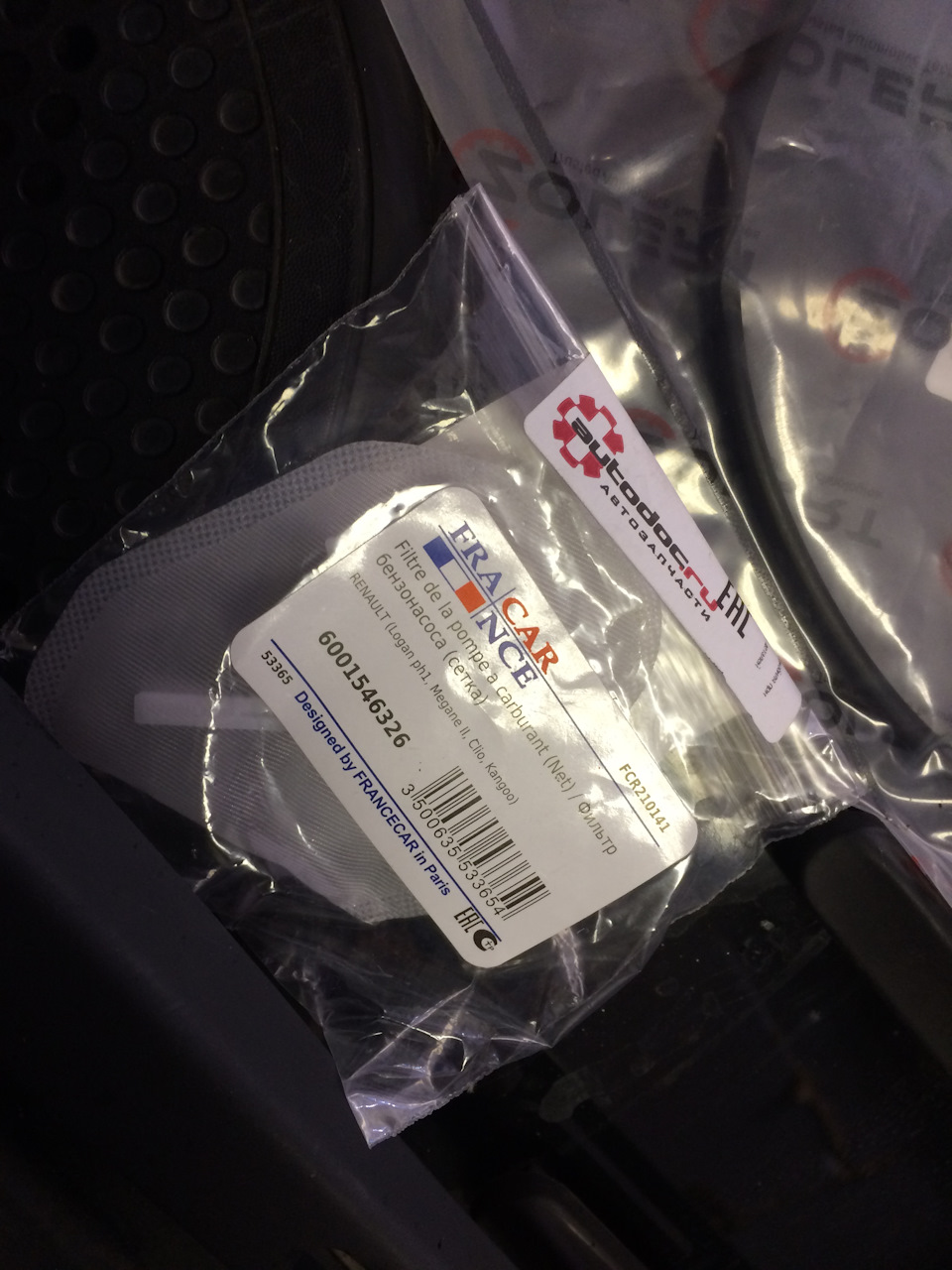

2. Фильтр грубой очистки FRANCECAR FCR210141 — 115 руб.
3. Кольцо прижимное CITROEN/PEUGEOT 153130 — 190 руб.
4. Уплотнительное кольцо ZOLERT ZFP141 — 140 руб.

отсоединяем задние сиденья (сидушки) отжимая черные фиксаторы к центру, сиденья полностью снимается,
с правой стороны под сидушкой открываем пластиковый лючок поддев его отверткой.

в моем случае такое ощущение, что как машина выпустилась с завода здесь ни кого, не было

Все очистил и отсоединил разъем с крышки фильтра и топливную магистраль (внимание! когда отсоединяете топливную магистраль будьте готовы к обратке, приготовьте емкость или тряпку)
Прижимную гайку я сломал откручивается ни как не хотела

Далее вытаскиваем фильтр в сборе с бензонасосом и указателем уровня топлива в баке .

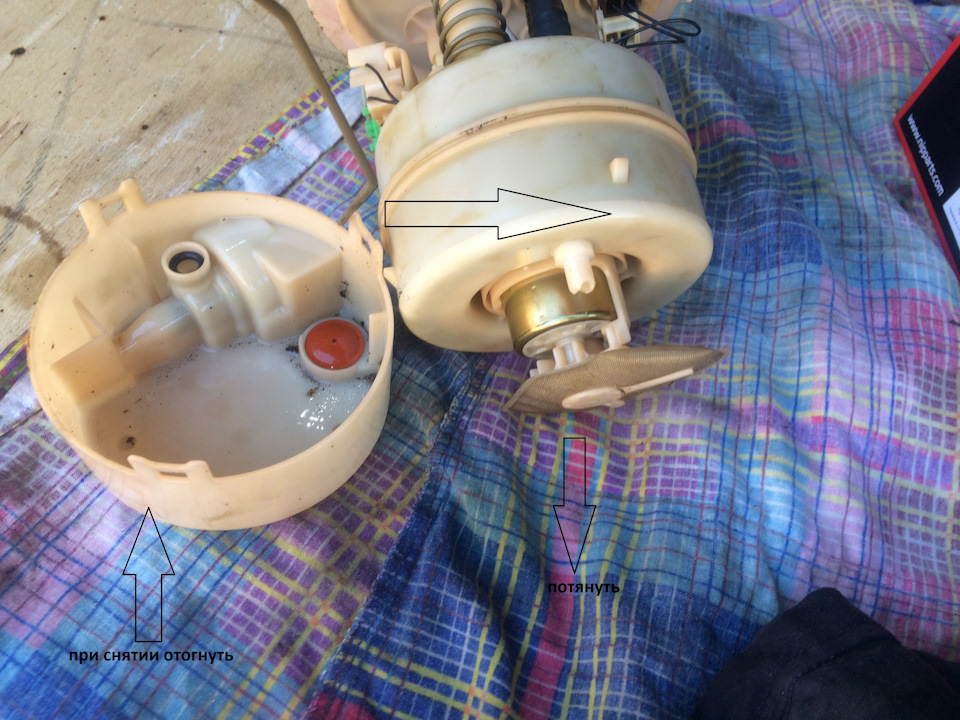

После того как весь остаток топлива стек с фильтра начал разбор с начала я снял нижнюю часть

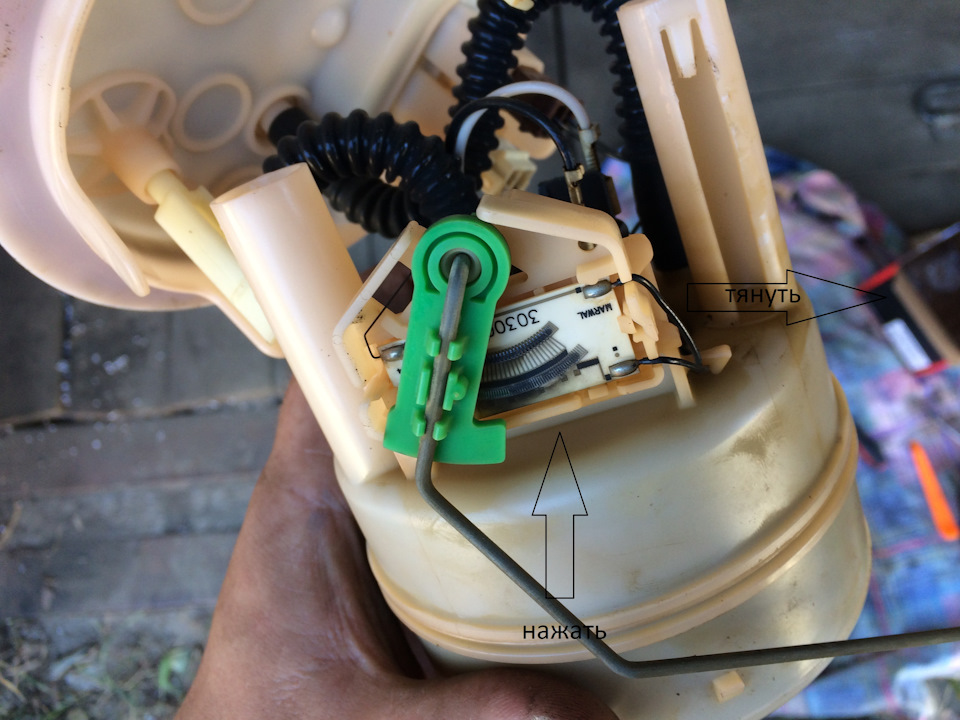

После чего снял поплавок уровня топлива.

Старые трубки с бензонасоса пришлось резать в доль чтобы снять их.

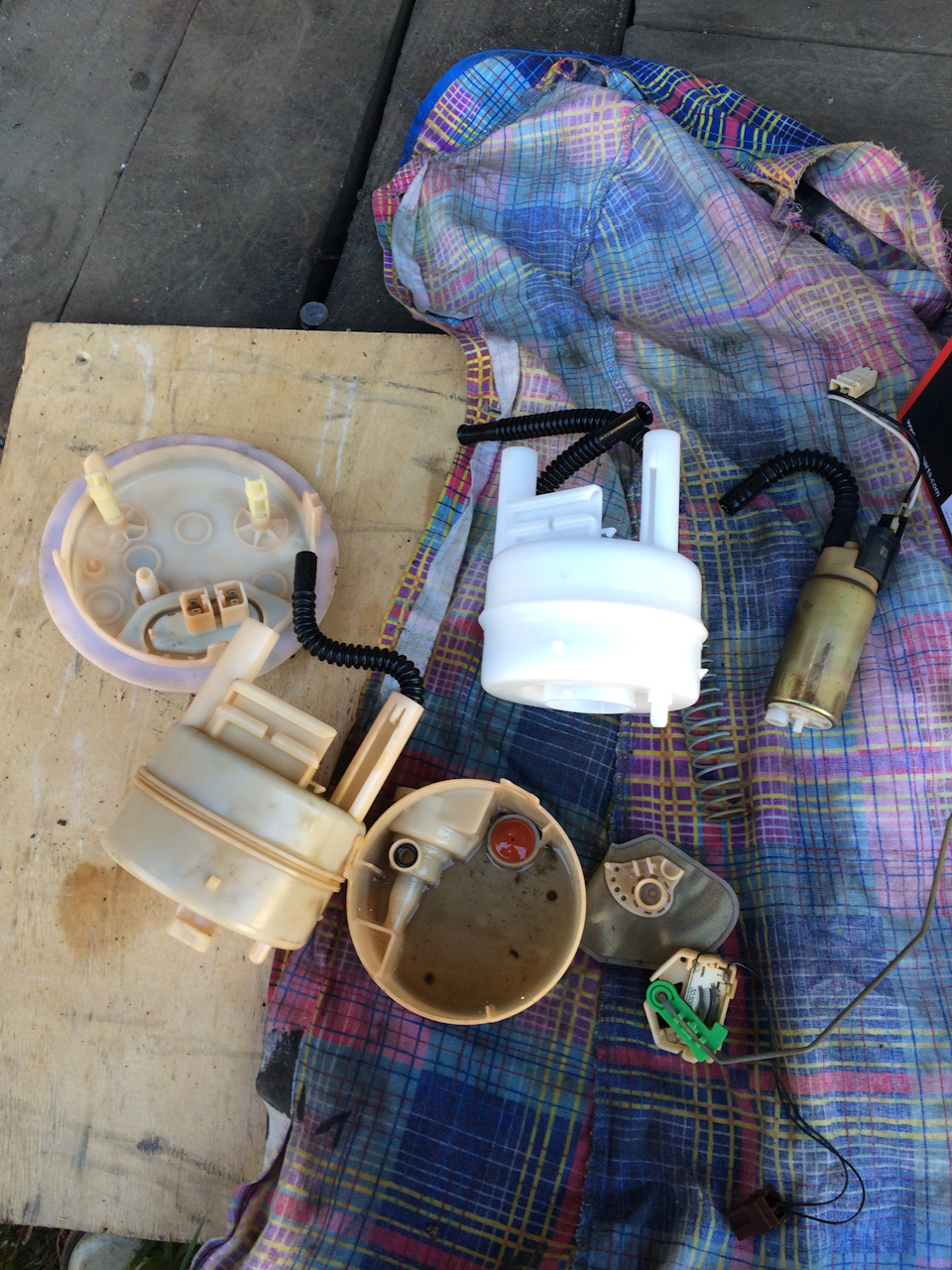

В разобре

Перекур, и начинаем собирать все в обратном порядке с учетом новых запасных частей, трубки грел строительным феном что бы одеть обратно.

Далее топаем к машине и ставил на горловину уплотнительное кольцо.

Аккуратно заводим с начала поплавок в бак потом всю конструкцию и прижимая рукой накручиваем гайку, у меня раза с 4 получилось, постоянно слетало уплотнительное кольцо, при большом уровни топливо фильтр всплывал, тем самым мешая нормально накрутить гайку.
Но я это сделал .

Все готово.
Менял фильтр первый раз на этой машине, у меня на все ушло 2 часа

По французскому регламенту топливный фильтр требует замены каждые 40 т.км. Замена фильтра — дело полезное. В качестве замены был выбран Bosch. Немного порылся в инете нашел много полезной но разрозненной информации, так что постараюсь описать процесс и для себя, и для других.
Очень приятно, что об общей инструкции позаботился производитель фильтра!

На ситроене с4 фильтр расположен сзади справа, под пластиковой защитой днища перед колесом.

Просто задомкратил машину, открутил 2 ближние гайки на 10 (нужен глубокий шестигранник, иначе не достанет до гайки) и отогнул защиту. Откручивать и снимать надо когда тепло, и делать этой очень аккуратно, иначе пластиковые винты, и пластиковая защита могут сломаться.
Фильтр видно сразу. У меня он не был закреплен винтом, так что быстро снял его с кронштейна, и минут 5 мучил защелки. Они поддались с трудом. Дальше вылилось немного бензина (хотя машина простояла почти сутки, и по идее давление должно было упасть).

Очень важно запомнить, в каком направлении стоял фильтр, и ставить новый так же старый.

При установке надо обязательно услышать щелчок, что трубки зафиксировались. Затем надо завести машину (заведется не сразу, так как надо наполнить фильтр бензином), и посмотреть, не капает ли.
Затем собирать в обратном порядке.
Новый фильтр Bosch 0 450 902 161, покупал в exist за 300 р.

Функция очистки поступающего в двигатель автомобиля Ситроен С4 горючего возложена на топливный фильтр. С течением времени в процессе эксплуатации он постепенно забивается. Собравшийся мусор снижает пропускную способность расходника. Если не выполнить своевременную замену фильтра, то бензонасос будет испытывать повышенную нагрузку. В дальнейшем из-за забитого расходника завести машину станет труднее, а мотор начнет работать нестабильно.

Артикул и примерная стоимость фирменного топливного фильтра Ситроен С4 и его аналогов

На бензиновом автомобиле Ситроен С4 используется оригинальный топливный фильтр с артикульным номером 1567C8. Цена на расходник колеблется от 1000 до 1500 рублей.

Помимо оригинала в продаже присутствуют его аналоги, наилучшие из которых представлены в нижеприведенной таблице.

Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Ситроен С4

Источники:

http://zapchasti.expert/toplivnyj-filtr/toplivnyj-filtr-citroen-c4.html
http://citroenclub.wordpress.com/2010/08/10/%D1%81%D0%B8%D1%82%D1%80%D0%BE%D0%B5%D0%BD-%D1%814-1-6-hdi-%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE-%D1%84%D0%B8%D0%BB%D1%8C%D1%82%D1%80/
http://citroenclub.wordpress.com/2010/08/10/%D1%81%D0%B8%D1%82%D1%80%D0%BE%D0%B5%D0%BD-%D1%814-1-6-hdi-%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%82%D0%BE%D0%BF%D0%BB%D0%B8%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE-%D1%84%D0%B8%D0%BB%D1%8C%D1%82%D1%80/
http://www.zr.ru/content/articles/527252-sekrety_mastera_vytekajushhije_posledstvija/
http://citroens-club.com/forum/index.php?showtopic=4359&st=20
http://avtovestie.ru/info/zamena-toplivnogo-filtra-citroen-c4/
