Как проверить катушку зажигания тойота

Как замерить сопротивление на катушке зажигания Тойота Королла?

Toyota Corolla (E140,E150) 2006 — 2013

Здравствуйте! Подскажите пожалуйста, как померить сопротивление омметром катушку зажигания TOYOTA DENSO №90919-02248. Ощущение что катушка работает в полсилы. Заранее благодарю.

• При подключении АКБ зажглась аварийка в Королла Е140 – 2 ответа
• Не работает электрика в Тойота Королла – 2 ответа
• Мигает подсветка приборной панели в Тойота Королла Е140 – 2 ответа
• Не включается подстветка возле рычага скоростей в Тойота Королла 10 – 2 ответа
• Каким должен быть угол опережения зажигания Тойота Королла 10 1zr-fe? – 2 ответа

У вас их четыре — сравните показания по всем 4-м.

Вот будет полезно.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Катушка зажигания Toyota Corolla

Катушка зажигания на Toyota Corolla 120 и 150 с 1.6-литровыми моторами – деталь довольно чувствительная и уязвимая. По факту касается это всех автомобилей, но именно на «японцах» она чаще всего подвержена наиболее сильным перепадам, в силу которых повышается износ и возникают разного рода неисправности. Объясняется это слабой выносливостью самой детали, поэтому нередко возникает вопрос о ее замене.

Зачем нужен этот элемент

Катушка системы зажигания предназначена для производства высоковольтного напряжения. Генерируется оно из низковольтного, которое поступает из аккумулятора, и передается на свечи.

Схема работы данного устройства на самом деле очень проста, поскольку с ним в цепи зажигания находятся всего лишь 5 деталей: батарея, катушка, распределитель, прерыватель, конденсатор, свечи. Каждая из них играет определенную роль и тесно связана с катушкой зажигания.

Повреждение данной детали крайне негативно влияет на систему зажигания и двигатель в целом. Любая поломка способна воспрепятствовать работе всего силового агрегата. Если в катушке имеется ток, а цилиндр поднимается к верхней мертвой точке, срабатывает прерыватель (один из составляющих элементов системы зажигания), который разрывает цепь первичной обмотки. В случае наличия неисправности вместо дальнейшей передачи импульса на распределитель произойдет короткое замыкание, которое выведет из строя всю систему зажигания. В итоге автомобиль заглохнет и больше не заведется.

Как проверить и заменить катушку зажигания

Проверка катушки на 1.6-литровых 4-цилиндровых моторах на бензине Тойота осуществляется однообразно. Естественно, для начала нужно деталь найти. Рассмотрим эту процедуру на примере 1.6 МТ Королла 150 2008 года. Обнаружить деталь можно рядом с двигателем, поскольку находится она на конце провода распределителя примерно между силовой установкой и салоном. Однако для первичной диагностики нужно сначала снять наконечник с одной свечи, переставить его на другую, подтянуть корпус этой небольшой детали к «массе», а уже после завести машину на короткий промежуток времени.

Об исправной работе будет говорить искра, которая появилась между электродами свечей. В таком случае замена не нужна. Дополнительная проверка проводится специальным прибором, который подключается к катушке вместо провода с высоким напряжением. Запускать двигатель для диагностики необязательно: достаточно прокрутить вручную коленвал, чтобы узнать, есть искра или нет.

Полная проверка проводится с помощью омметра. Для этого требуется отсоединить колодки и провода с высоким напряжением, присоединить прибор к контактам первичной, а затем и вторичной обмотки и замерить сопротивление, значение которого составляет 0.4–0.5 Ом и 5–7 кОм соответственно.

На любом автомобиле Тойота Королла с 1.6-литровым мотором, будь то модели Е12, 150 или даже 170, смена катушки протекает одинаково. К слову, делается это очень легко и быстро. В случае если неисправности не миновали деталь, необходимо открутить ключом на 10 два болта, которые закрепляют ее к крышке головки блока. Затем нужно отсоединить болты с прижимной планкой, после чего заветное действие станет доступным.

Устанавливать можно как оригинал, так и другие образцы. Касательно последних существует несколько рекомендаций. Во-первых, нужно брать детали, которые совместимы с 1.6-литровыми двигателями. Дело в том, что для моторов с более объемными цилиндрами требуется более высокое напряжение, поэтому такие катушки не подойдут для стандартных комплектаций 150 кузова. Во-вторых, лучше взять более дорогую модель с одной или двумя резинками, разделяющей витки. Это позволит максимально исключить возможность потери напряжения, а также случайного замыкания.

Заключение

Катушка зажигания на Тойота Королла выполняет важную функцию: она обеспечивает работу свечей, запускающих двигатель и передающих импульс блокам цилиндров. Важно планомерно проверять деталь, поскольку в случае обнаружения неисправности необходимо срочно заменить ее. Купить можно как оригинальную, так и иную запчасть, главное, чтобы она соответствовала всем стандартам и подходила под 1.6-литровый движок, имеющий 4 цилиндра.

7 основных признаков неисправности катушек зажигания и способ их проверки

Катушки зажигания часто называют компактными электротрансформаторами. Они служат для преобразования тока напряжением 12 В, вырабатываемого аккумулятором, в более высокое напряжение, необходимое для воспламенения горючей смеси в цилиндрах и запуска двигателя.

Каждая свеча зажигания имеет собственную катушку. Последняя либо соединяется со свечой с помощью проводов, либо располагается над свечой зажигания. Для образования искры на электродах свечи требуется напряжение 15 000–20 000 В. При неисправности катушек могут возникать пропуски зажигания, которые приведут к увеличению расхода топлива.

Признаки выхода из строя катушек зажигания

Перебои в работе двигателя могут указывать на выход из строя катушки зажигания. Чем серьезнее неисправность, тем более явно будут проявляться ее симптомы. Ниже приведены наиболее распространенные признаки неисправности катушек зажигания.

1. Обратный выхлоп

Обратный выхлоп проявляется на ранних стадиях выхода из строя катушек. Это явление возникает при попадании несгоревшего топлива в выпускную систему. Если проблему вовремя не устранить, то она может привести к дорогостоящим ремонтам. Об обратном выхлопе может свидетельствовать появление черного дыма с сильным запахом бензина из выхлопной трубы.

2. Увеличение расхода топлива

Другим симптомом неисправности катушки зажигания является ухудшение топливной экономичности. Если расход топлива вашего автомобиля неожиданно увеличился, то это может быть признаком проблемы с катушками зажигания.

3. Пропуски зажигания

Неисправные катушки зажигания нарушают порядок воспламенения топлива в цилиндрах. Попытка запуска двигателя в этом случае может привести к возникновению пропусков зажигания, которые проявляются в виде «кашля», сопровождаемого треском. В движении водитель обычно сталкивается с неравномерной работой двигателя и рывками. На холостом ходу будет чувствоваться вибрация.

4. Внезапная остановка двигателя

Некорректная работа катушек зажигания способна привести к остановке двигателя вследствие нестабильного искрообразования. Двигатель может полностью заглохнуть, вынуждая водителя каждый раз его запускать.

5. Рывки, жесткая работа на холостом ходу, снижение мощности

Еще одним симптомом неисправности являются рывки, жесткая работа двигателя на холостом ходу и вибрация. Мощность двигателя также может снизиться.

6. Загорание контрольной лампы Check Engine

В электронном блоке управления, как правило, сохраняется код P0351 (Катушка зажигания – неисправность в первичной/вторичной цепи). При выходе из строя катушки зажигания на панели приборов загорается контрольная лампа Check Engine. Это указывает на необходимость использования специального сканера для проведения диагностики.

7. Затрудненный пуск двигателя

Этот симптом особенно часто возникает, если в вашем автомобиле установлена одна катушка зажигания. При ее неисправности коленчатый вал будет вращаться, но двигатель не запустится из-за отсутствия искры в цилиндрах.

Как проверить катушку зажигания?

1. Для проверки сначала заглушите двигатель, а затем откройте капот.
2. Найдите свечи зажигания и снимите высоковольтный провод с одной из них. Обычно эти провода соединяют распределитель зажигания и свечи. При работе с элементами электрической системы используйте прорезиненные перчатки и инструменты с изоляцией.
3. Отсоедините разъем свечи зажигания и снимите свечу. Теперь снова подсоедините разъем.
4. Удерживая свечу при помощи изолированных плоскогубцев, поднесите ее электродом к металлической детали.
5. Снимите разъем топливного насоса и прокрутите двигатель стартером. Для осуществления этой процедуры вам может потребоваться помощник. При вращении двигателя вы должны видеть голубые искры в зазоре между электродами свечи. Это указывает на правильную работу катушки зажигания. Отсутствие искры или ее окрашивание в оранжевый цвет являются признаками неисправности катушки.

После завершения проверки отсоедините провод от свечи, установите ее на место и наденьте разъем высоковольтного провода.

Простейший тест для определения неисправной катушки зажигания:

• Запустите двигатель.
• Двигатель должен работать на холостом ходу.
• Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

Изменения в работе двигателя (неравномерная работа) являются признаком исправности катушки. Далее переходите к следующему цилиндру. Если какая-то катушка неисправна, то при ее извлечении никаких перемен в работе двигателя не произойдет.

автоэлектрик

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

проверка катушки зажигания

Для экспресс проверки катушки зажигания при ошибках P0300, P030X.

— отключите топливный насос отключив его предохранитель
— запустите двигатель.
— после того, как двигатель заглохнет, провернуть его два или три раза, чтобы сбросить давление топлива.
— снимите все разъемы с катушек зажигания, чтобы избежать электрического разряда от катушек зажигания.
— включите зажигание и проверните стартером коленвал двигателя в течение 5 или более секунд для удаления газообразных продуктов сгорания в цилиндре.
— соедините свечу зажигания и разъем жгута проводов к катушке зажигания.
— зафиксируйте с помощью веревки и т.д. с зазором 13 — 17 мм между центральным электродом свечи зажигания и заземленным металлом как показано на рисунке.
— стартером проворачиваем коленвал около 3 секунд, и проверьте есть ли искра между центральным электродом свечи зажигания и металлом

ВНИМАНИЕ:
• Не приближайтесь к свече зажигания и катушки зажигания в пределах 50 см. Будьте осторожны, чтобы не получить электрический шок во время проверки, так как напряжение электрического разряда составляет 20KV или более.
• При расстоянии между центральным электродом и металлом более 17мм можно повредить катушку зажигания.
ЗАМЕТКА:
Если при проверке зазор составляет менее 13 мм, то искра может быть создана даже если катушка неисправна

Взято из оригинального ниссановского мануала

Видео проверки катушек на разряднике, третья катушка неисправна.

Этот способ проверки очень наглядный, но не всегда катушки зажигания возможно проверить разрядником. Во многих современных автомобилях катушки зажигания находятся под впускным коллектором. В таком случае для диагностики катушек зажигания используем мотортестер. Вот пример диагностики неисправной катушки зажигания автомобиля Lexus RX300, владелец жаловался на «троящий» двигатель, мигающий чек. Также езда с такой неисправностью может привести к разрушению катализатора.

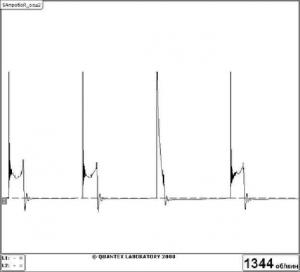

Вот так выглядит осциллограмма исправной катушки зажигания

• honda crv глохнет
• honda accord троит
• toyota camry троит
• toyota corona троит
• почему машина троит

Основная причина выхода из строя катушек зажигания это изношенные электроды свечей зажигания, сравните искровой промежуток левой и правой свечи.

Как проверить катушку зажигания

Проверить катушку зажигания автомобиля можно разными способами, но мы рассмотрим самые простые, которые под силу даже начинающим автолюбителям.

В нашем с Вами мире на данный момент используется три основных вида систем зажигания:

1. Классическая система с разносчиком искры (трамблёр). Эта система морально устарела и уже давно не ставится на новые автомобили. Но на старых авто она ещё встречается часто
2. Double ignition system (DIS) — эта система не имеет разносчика искры и за счёт этого получила широкое распространение. В народе она получила название — система с холостой искрой. Всё дело в том, что к одной катушке подключено две свечи и, соответственно, искровой пробой происходит одновременно сразу в двух цилиндрах — в одном на такте сжатия, а во втором на такте выпуска (холостая искра). Именно данная система установлена на Шевроле Лачетти
3. Coil On Plug (COP) — дословный перевод — «катушка на свече». Название говорит само за себя. То есть, на каждую свечу одета собственная катушка. Это самая современная на данный момент система зажигания.

Системы зажигания постоянно модернизируются и усовершенствуются, но одно остаётся неизменным — применение принципа индуктивности для преобразования низкого напряжения в высокое. Другими словами — все эти системы объединяет использование катушек зажигания. Они могут отличаться по виду, мощности, напряжению и так далее, но принцип работы неизменен. Это значит, что и методы проверки практически одинаковы.

Принцип работы катушки зажигания

Катушку зажигания на простом языке можно назвать обычным повышающим напряжение трансформатором. Её задача преобразовать низковольтное напряжение (6-15В) в высокое (20-30кВ). Она, как и трансформатор, состоит из двух обмоток — первичной и вторичной. Первичная низковольтная катушка состоит из небольшого количества витков, а вторичная из большего.

Но есть ещё один нюанс. Витки в катушке расположены определённым образом, что позволяет катушке, кроме индуктивности, иметь ещё и ёмкость. То есть, своего рода — колебательный контур.

При подаче тока в первичную обмотку в катушке генерируется магнитное поле. Наведенное напряжение генерируется в катушке путем самоиндукции. В момент воспламенения ток в катушке прерывается выходным каскадом (в старых системах — контактами прерывателя). Мгновенно сворачивающееся магнитное поле генерирует высокое индукционное напряжение в первичной обмотке. Оно трансформируется на вторичной обмотке катушки и преобразуется в соотношении — количество витков вторичной обмотки отнесенное к количеству витков первичной обмотки. В свече зажигания происходит высоковольтный разряд с ионизацией искрового промежутка и прохождением тока. Это продолжается, пока накопленная энергия не будет истрачена.

Эти все физические явления, наверное, мало кому интересны, поэтому давайте отвлечёмся и посчитаем, на мой взгляд, интересные факты. Сколько раз свеча зажигания «производит» искру за свой срок службы?

Количество искрообразований = «об/мин» умножить на «количество цилиндров» и всё это разделить на 2. Возьмём обычный 4-цилиндровый 4-тактный двигатель. Допустим, обороты двигателя составляют 3000 об/мин. Значит количество искрообразований = 3000 х 4/2 = 6000 искр / мин!

Свечи я меняю раз в 30000 км.

Если пройденное расстояние составляет 30 000 км со средней частотой вращения коленчатого вала двигателя 3000 об/мин при средней скорости 60 км/ч, то количество искрообразований составляет 45 000 000 на каждую свечу зажигания! Во как трудится катушка зажигания! Как Золушка, прям

Поэтому катушка зажигания вполне заслуженно может когда-нибудь устать и молча выйти из строя.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

• заменой на заведомо исправную — это самый точный метод проверки
• осциллографом мотор-тестера
• омметром
• «на искру»

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант «на искру» также требует некоторого оборудования, а именно — высоковольтного разрядника

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них — давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания — мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых — около 3-4 Ом, а в новых — около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Сопротивление должно быть около 13-14 кОм

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм — 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Затем отключаем низковольтный разъём от катушки зажигания

Переводим мультиметр в режим измерения сопротивления до 200 Ом и подключаем щупы к низковольтным выводам катушки. Сопротивление должно быть около 1 -2 Ома при температуре окружающего воздуха 21 градус по Цельсию.

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента — торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

вторая между катушками вверху

третья под второй катушкой

Снимаем обе катушки в сборе

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания.

Есть вопросы или дополнения? Пишите в комментариях.

Неисправности системы зажигания Toyota

Очень большой процент автомобилей приходит в сервис с проблемами в системе зажигания. При эксплуатации на некачественном бензине в первую очередь страдают свечи зажигания. Они покрываются красным налетом (ферроз). Качественного искрообразования с такими свечами уже не будет. Двигатель будет работать с перебоями, с пропусками, увеличивается расход топлива, поднимается уровень СО в выхлопе. Пескоструй не в силах очистить такие свечи. Поможет только химия (силит на пару часов) или замена. Другая проблема увеличение зазора (простой износ). Высыхание резиновых наконечников высоковольтных проводов, вода, попавшая при мойке мотора, которые все это провоцируют образование токопроводящей дорожки на резиновых наконечниках.

Из-за них искрообразование будет не внутри цилиндра, а вне его.
При плавном дросселировании двигатель работает стабильно, а при резком – «дробит».

При таком положении необходима замена одновременно и свечей и проводов. Но иногда (в полевых условиях) при невозможности замены можно решить проблему обычным ножом и куском наждачного камня (мелкой фракции). Ножом срезаем токопроводящую дорожку в проводе, а камнем снимаем полоску с керамики свечи. Следует отметить, что снимать резинку с провода нельзя, это приведет к полной неработоспособности цилиндра.

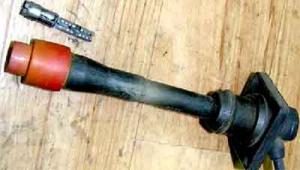

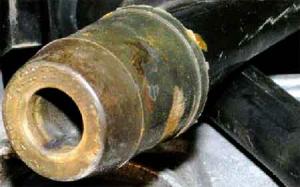

Еще одна проблема связана с неправильной процедурой замены свечей. Провода с силой выдергивают из колодцев, отрывая металлический наконечник повода.

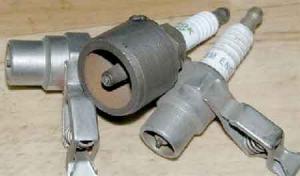

С таким проводом наблюдаются пропуски зажигания и плавающие обороты. При диагностировании системы зажигания следует всегда проверять на производительность катушку зажигания на высоковольтном разряднике. Самая простая проверка – на работающем двигателе просмотреть искру на разряднике.

Если искра пропадает или становится нитевидной – это указывает на межвитковое замыкание в катушке или на проблему в высоковольтных проводах. Обрыв проводов проверяют тестером по сопротивлению. Малый провод 2-3ком,дальше на увеличение длинный 10-12ком.

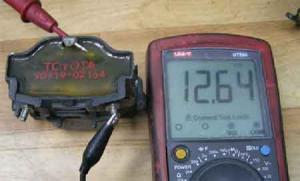

Сопротивление замкнутой катушки также можно проверить тестером. Сопротивление вторичной обмотки битой катушки будет меньше 12ком.
Катушки следующего поколения такими недугами не страдают(4А.7А), их отказ минимален. Правильное охлаждение и толщина провода исключили эту проблему.
Еще одна проблема текущий сальник в распределителе. Масло, попадая на датчики, разъедает изоляцию. А при воздействии высокого напряжения окисляется бегунок (покрывается зеленым налетом). Уголек закисает. Все этот приводит к срыву искрообразования. В движении наблюдаются хаотичные прострелы (во впускной коллектор, в глушитель) и дробление.
