Датчик детонации ваз 2114 признаки неисправности

Неисправность датчика детонации

Неисправность датчика детонации приводит к тому, что блок управления двигателем (ЭБУ) перестает обнаруживать процесс детонации при сгорании топливной смеси в цилиндрах. Такая проблема возникает в результате слишком слабого или наоборот чересчур сильного исходящего сигнала. Как результат — на приборной панели загорается лампочка “проверьте двигатель”, а поведение автомобиля меняется из-за условий работы двигателя.

Чтобы разобраться с вопросом неисправностей датчика детонации необходимо понимать принцип его работы и выполняемые им функции.

Как работает датчик детонации

В двигателях автомобилей может использоваться один из двух типов датчиков фиксирующих детонацию — резонансные и широкополосные. Но поскольку первый вид уже устарел и встречается редко, то опишем работу именно широкополосных датчиков (ДД).

В основе конструкции широкополосного ДД лежит пьезоэлемент, который при механическом воздействии на него (то есть, при взрыве, которым, по сути, и является детонация) подает в электронный блок управления ток с определенным напряжением. Датчик настроен на восприятие звуковых волн в диапазоне от 6 Гц до 15 кГц. В конструкцию датчика входит также утяжелитель, который усиливает механическое воздействие на него посредством увеличения силы, то есть, увеличивает звуковую амплитуду.

Поданное датчиком на ЭБУ напряжение через выводы коннектора обрабатывается электроникой и потом делается вывод имеется ли в двигателе детонация, и соответственно, нужно ли корректировать угол опережения зажигания, что поможет ее устранить. То есть, датчик в данном случае является лишь “микрофоном”.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик. Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы.

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

На что влияют неисправности датчика детонации

Можно ли ездить с неисправным датчиком детонации? Этот вопрос интересует автолюбителей, впервые столкнувшихся с данной проблемой. В общих чертах ответ на этот вопрос можно сформулировать так — в краткосрочной перспективе автомобилем пользоваться можно, однако при ближайшей же возможности необходимо провести соответствующие диагностику и устранить проблему.

Ведь по принципу работы ЭБУ когда возникает неисправность датчика детонации топлива, то автоматически устанавливается позднее зажигание чтобы исключить повреждение деталей поршневой группы при возникновении реального детонирования при сгорании топливной смеси. Как результат — поднимается расход топлива и значительно падает динамика которая особенно станет заметной при повышении оборотов.

Что будет если отключить датчик детонации полностью?

Некоторые автовладельцы и вовсе пытаются отключить датчик детонации так как при нормальных условиях эксплуатации и заправке хорошим топливом может казаться ненужным. Однако это не так! Поскольку детонирование возникает не только из-за плохого топлива и проблем со свечами, компрессией и пропусками зажигания. Поэтому если отключить датчик детонации то последствия могут быть следующими:

быстрый выход из строя (пробой) прокладки ГБЦ со всеми вытекающими последствиями;
ускоренный износ элементов цилиндропоршневой группы;
трещина головки блока цилиндров;
прогорание (полное или частичное) одного или нескольких поршней;
выход из строя перемычек между кольцами;
изгиб шатуна;
подгорание тарелок клапанов.

Это обусловлено тем, что при возникновении этого явления электронный блок управления не будет предпринимать мер по ее устранению. Поэтому ни в коем случае не нужно отключать его и ставить перемычку из сопротивления ведь это чревато дорогим ремонтом.

Как определить неисправность датчика детонации

При проявлении первых признаков отказа ДД, интересует логический вопрос — как проверить и определить неисправность датчика детонации. В первую очередь необходимо сказать, что проверка датчика детонации возможна не снимая его с блока цилиндров, так после демонтажа с посадочного места. Причем сначала лучше проделать несколько тестов когда датчик прикручен к блоку. Вкратце процедура выглядит так:

установить обороты холостого хода на уровень приблизительно 2000 оборотов в минуту;
каким-нибудь металлическим предметом (маленьким молотком, гаечным ключом) нанести один-два удара несильных (. ) по корпусу блока цилиндров в непосредственной близости от датчика (можно легонько ударить непосредственно по датчику);
если обороты двигателя после этого упали (это будет слышно на слух), — значит, датчик исправен;
обороты остались на прежнем уровне — необходимо выполнить дополнительную проверку.

Читать еще: Как открыть печку на ваз 2107

Для проверки датчика детонации автолюбителю понадобится электронный мультиметр, способный измерять значение электрического сопротивления, а также постоянного напряжения. Самый лучший вариант проверки — с помощью осциллографа. Снятая с его помощью диаграмма работы датчика явно покажет — работоспособный он или нет.

Но так как рядовому автолюбителю доступен лишь тестер, то достаточно проверить показания сопротивления которые выдает датчик при постукивании. Диапазон изменения сопротивления находится в пределах 400 … 1000 Ом. Также в обязательном порядке необходимо провести элементарную проверку целостности его проводки — нет ли обрыва, повреждения изоляции либо короткого замыкания. Без помощи мультиметра при этом также не обойтись.

Если же проверка показала что датчик детонации топлива исправен, а ошибка о выходе сигнала датчика за пределы допустимого диапазона, то возможно стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты звуки и вибрация которую ДД может воспринимать как детонирование топлива и неверно корректировать угол зажигания!

Датчик детонации ВАЗ 2114: признаки неисправности и его замена

Каждый автомобиль предусматривает в своей конструкции большое количество различных датчиков. Эти устройства необходимы для того, чтобы отслеживать состояние основных узлов автомобиля и передавать информацию электронному блоку управления. ЭБУ на основании полученных данных корректирует работу конкретной системы и вносит соответствующие изменения в случае необходимости.Датчик детонации ВАЗ 2114 расположен между цилиндрами двигателя. Такое расположение позволяет добиться наибольшей эффективности работы от этого простого, но чрезвычайно важного механизма. Каково основное предназначение датчика детонации и, какие существуют основные признаки его неисправности?

Как устроен датчик детонации ВАЗ 2114:и для чего необходим

Работа механизма основана на принципе пьезоэлемента. Это значит, что если в цилиндре двигателя произойдет вибрация различного характера, с помощью электронных импульсов будет передан сигнал ЭБУ. В свою очередь конечный элемент в этой цепочке внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет обезопасить узлы и детали от механических повреждений. На «четырнадцатой» в большинстве случаев встречаются широкополосные механизмы, но нередко производитель устанавливал и резонансный тип устройства чаще всего на самых первых экземплярах ВАЗ-2114

Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум детонационной частоты.

Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.

Устройства работают по различным принципам, поэтому, в случае поломки резонансного датчика его невозможно заменить широкополосным. Аналогичная ситуация и в обратном случае. Если возникла острая необходимость в замене и изменении принципа работы механизма, то придется приобретать новый блок управления.

Основные признаки неисправности

Если датчик детонации ВАЗ-2114 стал неправильно функционировать, то в большинстве случаев на приборной панели водитель сможет заметить мигающий индикатор Check Engine. При этом заметить неисправность легко и по самому поведению автомобиля. Машина плохо разгоняется, не идёт на обгон, «задыхается» при подъёме в гору. Двигатель нестабильно работает и проявляются явные признаки поломки. К прочим симптомам стоит отнести:

частое перегревание мотора;
при резком нажатии на педаль газа отчетливо слышен детонационный стук;
бортовой компьютер выдает ошибку, расшифровка которой говорит о неисправности датчика.

Детонационные стуки зачастую возникают из-за некачественного бензина. При наличии всех вышеперечисленных симптомов лучше всего провести полную компьютерную диагностику автомобиля. Мониторинг позволит определить, на каких этапах работы мотора наблюдаются наихудшие характеристики, а также компьютерная диагностика позволит узнать код ошибки датчика детонации.

Диагностика способна выявиться такие неисправности, как обрыв в цепи, превышение уровня сигнала или его слишком низкое значение.

Если диагностика определила неисправность датчика детонации, необходимо собственноручно все же убедиться в том, что устройство некорректно функционирует.

Проверяем ДД в домашних условиях

Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма возможно с помощью омметра или цифрового вольтметра. Первый позволяет определить сопротивление, а второй – напряжение между контактами. Правильно работающий датчик детонации ВАЗ 2114 имеет практически бесконечное сопротивление. Если этот показатель вовсе отсутствует, то механизм необходимо заменить.

Порядок действий во время измерения напряжения вольтметром следующий:

Выставить предел на приборе в 200 милливольт.
К контакту ДД подсоединить щупы вольтметра.
По корпусу датчика необходимо постучать без приложения усилий, например, отверткой.
Зафиксировать показание цифрового вольтметра.

Возможны различные показатели, так как цифра в большинстве случаев зависит от силы удара по корпусу. Далее сопоставив полученные показатели можно приступать к замене ДД. Если цифровой вольтметр вовсе не отобразил никаких цифр, это свидетельствует о том, что ДД полностью вышел из строя и нуждается в срочной замене.

Как заменить Датчик детонации ВАЗ 2114

Произвести замену механизма самостоятельно не составляет большого труда. Располагается он между вторым и третьим цилиндром, необходимо открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был заглушен. Как только ДД обнаружен, необходимо разъединить штекер, идущий к проводам датчика.

Если механизм широкополосный, то для выполнения всей работы понадобиться ключ на «13». В случае с резонансным устройством следует вооружиться ключом на «22». Необходимо всего лишь открутить гайки со шпильки ключом на «13» или сам пьезодатчик ключом на «22». Необходимо также очистить контакты наждачной бумагой, удалить все загрязнения и окисления. Не стоит пренебрегать этой процедурой, ведь от состояния контактов зависит качество передаваемого сигнала.

Окисления и различного рода налет препятствует передаче качественного сигнала. В последствие это приводит к снижению уровня и точности импульса, что наложит свой отпечаток на работе автомобиля. После чего необходимо установить новый механизм и произвести сборку в обратной последовательности.

Полезное видео

С прочей полезной информацией вы можете ознакомиться на видео ниже:
https://www.youtube.com/watch?v=gR0BDVVQNfM

Заключение

Датчик детонации является важнейшим устройством в системе автомобиля. Если вы заметили признаки неисправности датчика детонации ВАЗ 2114, то следует как можно быстрей произвести замену устройства. Ведь неправильное функционирование ДД приводит к неприятным последствиям.

Не стоит также экономить в приобретении датчика, ведь сегодня легко наткнуться на подделку, которая быстро выйдет из строя. Лучше немного переплатить и купить механизм от проверенного временем производителя. На автомобили ВАЗ также зачастую подходят датчики волговского 406 мотора, который по многим параметрам схож с родным для «четырнадцатой» датчиком.

Замена ремня ГРМ ВАЗ 2114 своими руками
Форсунки на ВАЗ 2114: неисправности и их устранение
Шкив коленвала ВАЗ 2114: меняем самостоятельно

Здравствуйте,у меня такой вопрос.вышел из строя эбу (ваз 2110 ,99 год),стоял бош 2111-1411020 ,я заменил его на идентичный под номером 2111-1411020-70 Машина заводится ,едит,но вот пропала тяга ,нет такого разгона.Стоит датчик детонации резонансный ,я так понял что при смене мозгов нужно поменять и ДД ,т.е. поставить широкополосный . может это быть причиной плохой тяги двигателя,?и даже если я его поставлю ,нужно ли будет обратиться к диагносту по поводу каких либо изменений в эбу? Заранее спасибо

Проверка и замена датчика детонации ВАЗ 2114

Практически все современные бензиновые двигатели имеют электронную систему управления двигателем. Автомобиль ВАЗ 2114 не исключение – системой распределенного впрыска управляет электронный блок. Блок контролирует работу различных датчиков, и на основании их показаний регулирует подачу топлива и командует системой зажигания. Отказ любого из них ведет к сбоям в работе автомобиля. Не является исключением и датчик детонации на ВАЗ 2114, от него тоже зависит стабильная работа мотора.

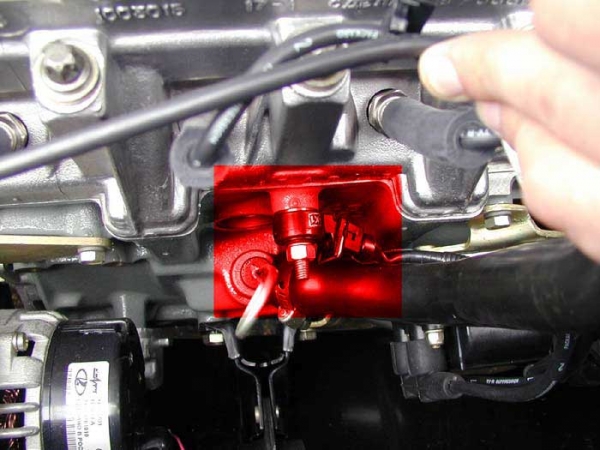

Расположение датчика детонации на ВАЗ 2114

УСТРОЙСТВО И ПРЕДНАЗНАЧЕНИЕ

Основой датчика детонации (ДД) является пьезоэлемент, При механическом воздействии на нем вырабатывается электрический импульс, этот импульс поступает на блок управления двигателем. Электроника фиксирует возникновение детонации, и на основании полученных данных корректирует угол зажигания, тем самым защищая двигатель внутреннего сгорания (ДВС) от механических повреждений.

Чтобы узнать, где находится датчик детонации на ВАЗ 2114, нужно открыть капот и заглянуть под головку блока между вторым и третьим цилиндром, он устанавливается на блоке ДВС (это видно на исунке сверху). На 16-клапанном моторе его увидеть сразу будет сложнее, головка блока более массивная и закрывает обзор.

Всего существуют два вида ДД:

Резонансные (одноконтактные),
Широкополосные (двухконтактные) датчики.

Какие бывают ДД

Резонансный датчик детонации устанавливался на ранних выпусках автомобилей ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 (у них полная взаимозаменяемость). В продаже он последнее время встречается редко, и цена детали довольно высокая. Одноконтактный датчик детонации работает по принципу улавливания детонационной частоты, широкополосный же (двухконтактный) принимает всю шумовую полосу, а затем в ней определяет детонационный шум. Эти устройства не взаимозаменяемы, так как работают по разному принципу. Замена проводки не решает проблему, поэтому при переделывании системы приходится менять и электронный блок управления (ЭБУ).

Читать еще: На холодную плохо заводится рено логан

Но замена ЭБУ в конечном итоге оправдана, учитывая разницу в цене деталей. Резонансный ДД фирмы GM стоит приблизительно 2600 рублей. В то же время цена широкополосного ДД компании «Автоприбор» находится в пределах 230-320 рублей. При желании запасную часть можно найти еще дешевле, например, двухконтактный ДД производства СтартВольт продается по цене 170-210 рублей. Есть смысл один раз переделать всю систему, чем потом постоянно мучиться с поиском и заменой одноконтактного датчика детонации.

НЕИСПРАВНОСТИ

Есть определенные признаки неисправности датчика детонации на ВАЗ 2114, по которым можно судить о выходе детали из строя:

Загорается контрольная лампа Check Engine в салоне автомашины;
Автомобиль плохо разгоняется, чувствуется недостаток мощности;
При резком нажатии на педаль акселератора (газа) возникает детонационный стук («стучат пальцы»);
Двигатель перегревается, так как из-за неправильного показания пьезодатчика ЭБУ выставляет некорректный угол опережения зажигания.

Чаще всего причиной возникновения детонационных стуков является некачественный бензин.Возникает детонация также при перегреве двигателя, и при неисправном ДД она хорошо слышна.

Если признаки неисправности датчика детонации присутствуют, и при этом загорается лампа контроля двигателя на панели приборов, следует провести компьютерную диагностику. Для этой цели лучшим вариантом будет воспользоваться диагностическим тестером «Аскан». На сканере можно наблюдать все характеристики двигателя во время его работы на всех режимах, просматривать, какая присутствует ошибка датчика детонации.

Неисправности датчика детонации также определяются на сканере «Аскан», существуют коды ошибок:

Ошибка 0326 – превышение допустимого уровня сигнала ДД.
Ошибка 0327 – уровень сигнала слишком низкий;
Ошибка 0325 – обрыв в цепи ДД.

Низкий уровень сигнала датчика детонации бывает не только из-за неисправного пьезодатчика, может быть плохой контакт в соединительном штекере или плохо прикручен сам датчик к блоку цилиндров. Возможно, на ДД окислились контакты, их можно попробовать зачистить наждачной бумагой.

Обрыв цепи датчика детонации на ВАЗ 2114 – три основные причины:

Неисправна сама деталь;
Не приходит питание или не поддается управляющий сигнал на контакты ДД;
Заржавел корпус ДД в месте крепления в блоку цилиндров.

Если на корпусе ДД ржавчина, поверхность также зачищают «наждачкой», а при сильном окислении широкополосный датчик легче заменить – стоит он дешево.

ПРОВЕРКА И ЗАМЕНА

Даже если сканер показал неисправность ДД, неплохо убедиться в неработоспособности детали.

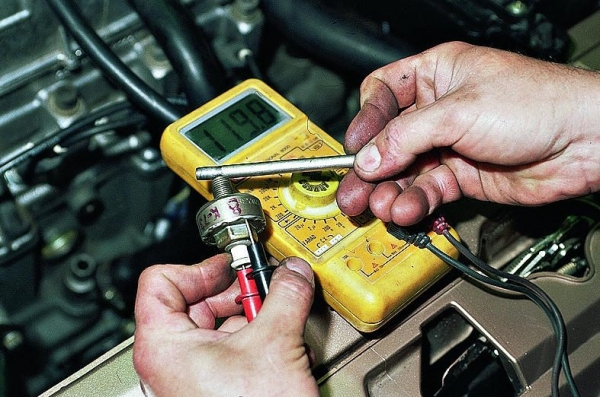

Проверка датчика детонации производится с помощью омметра замером сопротивления или цифровым вольтметром – замером напряжения между контактами. Сопротивление у исправного ДД на моделях авто ВАЗ практически бесконечное, а вот если оно небольшое или отсутствует вовсе, датчик подлежит замене.

Напряжение замеряют следующим образом:

Выставляют предел измерения на вольтметре 200 милливольт;
К контактам датчика подсоединяют щупы прибора;
По корпусу ДД аккуратно стучат любым средней тяжести предметом (отверткой, пассатижами);
Смотрят в этот момент на показания вольтметра.

В момент удара напряжение на приборе увеличивается да 20-40 мВ в зависимости от силы удара. Чем сильнее удар, тем больше напряжение.

ЗАМЕНА

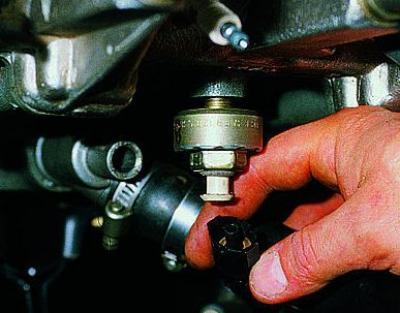

Замена датчика детонации на ВАЗ 2114 производится очень просто. Если ДД широкополосный, то нужен будет комбинированный ключ на 13, для одноконтактного датчика потребуется ключ на 22. Делаем следующим образом:

Глушим мотор;
Открываем капот;
Разъединяем штекер разъема на проводах, идущих к ДД;
Откручиваем гайку на 13 со шпильки (в 2-х контактном варианте) или сам пьезодатчик ключом на 22 (резонансный ДД);
Ставим новую деталь на место, соединяем штекер.

Вот и все, очень просто. Еще нужно учесть момент затяжки – усилие небольшое, порядка 2 кгс/м². При большем усилии есть риск сорвать резьбу.

Основные признаки неисправности датчика детонации ВАЗ-2114

В любом современном автомобиле есть множество датчиков. Их задача заключается в своевременном снятии информации с того или иного узла и последующей ее передаче электронному блоку управления. Последний, основываясь на полученных данных, контролирует все параметры, а также вносит те или иные коррективы в случае возникновения такой необходимости.

Датчик детонации играет в этом непростом «организме» далеко не последнюю роль. Все дело в том, что он отслеживает возникновение детонаций в цилиндрах. Для того чтобы работа устройства была наиболее эффективной, конструкторы расположили его непосредственно на блоке двигателя. Если быть более точным, то этот датчик расположен между 2-м и 3-м цилиндрами. Из-за этого доступ к устройству несколько затруднен, зато сама конструкция в целом является весьма простой и очень надежной.

Датчик детонации на ВАЗ-214 – особенности конструкции и признаки неисправности

В основу работы данного устройства положен всем известный принцип пьезоэлемента. Давайте рассмотрим, как он работает, немного детальнее. Если в каком-либо из цилиндров возникает вибрация, она, в свою очередь, оказывает механическое воздействие на датчик. Из-за этого здесь вырабатывается электрический импульс, направляемый на электронный блок управления. Получив такой сигнал от датчика детонации, ЭБУ вносит соответствующие коррективы в угол зажигания. Благодаря таким действиям двигатель автомобиля защищается от возможных механических повреждений.

На четырнадцатой модели ВАЗ может стоять один из двух типов датчиков детонации:

резонансный (одноконтактный);
широкополосный (двухконтактный).

Первый устанавливался на более ранних моделях. Соответственно, сегодня его можно достаточно редко встретить в продаже, причем цена такого устройства довольно высокая.

Отличительной особенностью резонансного датчика является улавливание им только лишь детонационной частоты шумов.

Широкополосный же работает несколько по иному, более сложному принципу. В частности, он способен улавливать весь диапазон шумов, из которого устройство затем самостоятельно выделяет детонацию. Несложно догадаться, что если устройства работают по разному принципу, то они не являются взаимозаменяемыми. Иными словами, если конструкция автомобиля предусматривает установку резонансного датчика, то в случае поломки его нельзя заменить широкополосным.

Проблема не решается даже заменой проводки. Если вы все-таки захотите установить на «четырнадцатой» ранних выпусков широкополосный датчик, то придется проделать определенный объем работы. Чтобы вся система работала нормально, нужно будет заменить и электронный блок управления. Впрочем, в финансовом плане такая переделка вполне себя оправдывает, несмотря на необходимость замены проводов и ЭБУ. Все дело в том, что резонансный датчик стоит примерно в 8-10 раз дороже, чем широкополосный. Разница, как видим, весьма ощутимая. Вот из-за этого и получается ситуация, когда переделка всей системы все равно является более выгодным вариантом.

Теперь давайте рассмотрим характерные признаки, указывающие на то, что датчик детонации вышел из строя. В первую очередь здесь хотелось бы выделить загорающуюся надпись Check Engine на приборной панели. Появляется она в разных ситуациях – когда трогаешься с места, при движении под горку или наборе скорости. Помимо этого, динамика автомобиля заметно меняется в худшую сторону – она начинает явно «тупить» при разгоне, то есть скорость набирается не так быстро, как раньше. Тревожные симптомы подаст и сам двигатель. Он начинает заметно подтраивать. Все дело в том, что неисправный датчик детонации не передает электронному блоку управления никаких сигналов. Из-за этого ЭБУ не может правильно подстроить систему зажигания.

Поможет определиться с проблемой и бортовой компьютер – при условии, что системе удалось определить сбой. Разобраться вам помогут коды ошибок, которые высветятся на дисплее. В частности, если вы увидите цифры 0326 или 0327 – это свидетельство некорректного сигнала, поступающего с датчика. Причин такой неполадки может быть 2 – это окисление контактов или ослабла затяжка устройства. Код 03287 сигнализирует, как правило, о проблемах с высоковольтными проводами. Однако такие же цифры могут высветиться на дисплее бортового компьютера и при перекосе ремня ГРМ.

Если вы увидите код 0325, значит, проблемы с проводом питания. Здесь следует отметить один важный момент. Сам провод обрывается довольно редко. В большинстве случаев такой код появляется из-за окислившихся контактов. Соответственно, устраняется проблема их очисткой. Если же после данной процедуры на дисплее снова появляется данная ошибка, значит, следует проверить, правильно ли выставлен по меткам ремень ГРМ.

Хотелось бы подчеркнуть, что датчик детонации – это весьма надежное устройство, довольно редко выходящее из строя. Соответственно, все его поломки связаны, как правило, с механическими повреждениями. Поэтому прежде чем начинать процедуру его проверки, лучше внимательно осмотрите и прозвоните клеммы и провода.

Если здесь никаких проблем не обнаружено, а двигатель явно работает ненормально, да еще и светится надпись Check Engine, нужно будет осматривать сам датчик. Как уже говорилось выше, расположен он в довольно неудобном месте, поэтому придется запастись терпением. В самой процедуре при этом нет ничего сложного. Перед тем как приступать к диагностированию, выключите зажигание. Далее открывайте капот и добирайтесь до датчика.

Читать еще: Датчик скорости хендай акцент

Отметим, что устройство резонансного типа крепится гайкой на 22, широкополосного – на 10. После того как датчик снят, берем вольтметр или мультиметр, настраиваем прибор на работу с максимумом в 200 мВ и подсоединяемся к клеммам устройства. Далее нужно проделать одну несложную процедуру. Поскольку датчик должен реагировать на вибрацию, следует легонько простучать по его корпусу. Сделать это можно чем угодно – тем же гаечным ключом. Если во время ударов стрелка вольтметра не изменила своего положения, значит, придется менять датчик.

Датчик детонации на ваз 2114 – признаки неисправности, ремонт и замена датчика

Автомобильный мотор преобразует энергию сгоревшей топливовоздушной смеси в механическую работу. Процессы подачи топлива, воздуха, воспламенения, выброса отработанных газов четко согласованы. Возникающий диссонанс причиняет вибрацию, потерю мощности. Современные двигатели внутреннего сгорания оборудуются специальными контролирующими приспособлениями, электронными блоками управления, координирующими функционирование машины. Статья расскажет, что такое датчик детонации на ваз 2114 8 клапанов, признаки неисправности, способы диагностики, замены.

Детонация: происхождение, последствия

Согласно технологическому циклу искра опережает на 2 – 3 градуса вращения коленчатого вала достижение поршнем верхней мертвой точки. Операция сопровождается максимальной компрессией, нарастанием температуры, завершением вспышки пламени. Постепенное сгорание воздушно-топливной эмульсии от свечи до поверхности цилиндра создает избыточное давление газов, стремящихся расширить объем, толкает кривошипно-шатунный механизм. Обратно-поступательное движение поршневой группы вызывает вращение маховика. Муфта сцепления посылает момент силы коробке переключения передач. Набор шестерней устанавливает нужные обороты, запускает трансмиссию. Колеса крутятся, ваз 2114 едет.

Возникают ситуации преждевременного самовоспламенения соединения бензина, окислителя. Шатун не закончил перемещение вверх, встречная ударная волна взорвавшихся газов со скоростью близкой 300 метрам в секунду пытается покинуть замкнутое пространство. Появляются звонкие металлические удары, происходит повреждение, разрушение деталей.

Причины возникновения детонации:

конструкторские решения (степень сжатия, расположение свечей, форма камеры);
нефтепродукты с низким октановым числом;
несоответствие модели, износ искровых элементов;
слишком ранний угол;
сажа внутри полостей (недостаток ухода);
манера вождения.

Последние пять пунктов напрямую зависят от владельца. Экономия на бензоколонке, установление опережающего угла в погоне повышенными тяговыми возможностями, непрофессиональное использование режимов нагрузок, отсутствие технического обслуживания обусловливают разрушающую детонацию.

Конструктора завода – изготовителя позаботились о продлении жизненного периода машины с инжекторным впрыском, установив электронное управление зажиганием, датчик детонации на ваз 2114.

Датчик детонации на ваз 2114

Салоны транспортных средств, повышая комфортность поездок, изолируют от посторонних звуков, шумов моторного отсека, ходовой части. Водитель может не услышать детонационных стуков, не отреагировать. Обязанности акустического микрофона, улавливающего колебания стенок моторного блока, выполняет датчик детонации. Прибор вырабатывает электричество, прямо соизмеримое с силой прижима, передает сигнал электронному блоку управления. Контроллер обрабатывает поступившую информацию, корректирует угол опережения.

Принцип работы датчика детонации

Ядро датчика детонации – кристаллический пьезоэлемент, конвертирующий механическую энергию сжатия в электрическое напряжение. Параллельно кристаллу припаян шунтирующий резистор.

Типы датчиков

Различают две не взаимозаменяемых разновидности:

Диагностика и замена датчика детонации на ВАЗ 2114

Сегодня специалисты готовы представить широкий перечень услуг по ремонту и обслуживанию автомобилей. Однако это стоит денег, порой очень больших.

Чтобы сэкономить, а также просто понимать устройство собственного авто, некоторые проблемы вполне можно научиться решать своими собственными силами.

Не судите о важности детали по ее размерам. Порой самый маленький, незначительный элемент может оказаться серьезное влияние на эффективность работы той или иной системы, а его неисправность способна привести к огромным неприятностям, порой доходящим до необходимости менять двигатель или покупать новую машину.

Ярким примером устройства, которое играет важную роль и вполне подлежит ремонту собственными силами, является датчик детонации.

Что это?

Чтобы понять суть данного устройства, назовем его ключевые особенности.

ДД, то есть датчик детонации, играет одну из основных ролей в функционировании двигателя. Устройство отвечает за контроль степени детонации, может определять причины и характер такого явления. За счет подачи соответствующей информации от ДД на электронный блок управления, корректируются характеристики, которые могут привести к нежелательной детонации.
Инженеры АвтоВАЗ специально могли бы разместить ДД таким образом, чтобы в случае возникновения проблем с ним водитель мог быстро и оперативно устранить неполадку. Увы, по каким-то причинам это не было сделано. Потому найдете вы этот датчик на блоке двигателя между его 2 и 3 цилиндрами. Смотреть нужно со стороны радиатора. Несмотря на неудобное расположение, за счет надежной конструкции разработчикам все же удалось минимизировать вероятность выхода его из строя. Но это не защищает от поломок на 100 процентов. Потому порой ДД все же нуждается в замене.
Для модели ВАЗ 2114 применяются несколько типов ДД — широкополосные, с 1 и 2 рабочими контактами, а также резонансные.
Функционирование ДД базируется на реакции пьезоэффекта. Потому главная составляющая элемента — это пьезоэлектрическая пластина. Они начинает генерировать энергии, как только возникают вибрации детонации напряжением. Возрастает она в зависимости от частоты колебательных движений. Напряжение с датчика передается на блок управления, который автоматически корректирует опережение зажигания, отлаживая при этом реакцию воспламенения смеси топлива и воздуха.

Расположение ДД

Явление детонации

Для начала следует разобраться в особенностях этого явления.

Но возникновение детонации связано с разбалансировкой характеристик процесса сгорания бензина и нарушения момента опережения зажигания. Из-за этого серьезно повышается давление и температура внутри камеры сгорания, что ведет к мини взрывам смеси воздуха и топлива. Проявляется это в виде звука, похожего на удар металлических предметов друг о друга.

Причины детонации

В особенностях этого эффекта мы разобрались, потому теперь следует разобраться, почему эта самая детонация может возникать.

Причина

Пояснение

Низкое качество используемого топлива

При использовании горючего с низким октановым числом, его детонации происходит сложнее, из-за чего нарушается работа цепи воспламенения топливовоздушной смеси

Некорректная настройка угла опережения зажигания

Для выявления неисправности следует проверить максимальное и статическое значение угла опережения зажигания. В случае их обнаружения могут последовать серьезные проблемы. ДД обязательно подлежит проверке

Температура сгорания смеси повышается по причине бедного состава

Из-за обедненной смеси детонация происходит за счет понижения топливных испарений. В итоге показатели поглощаемого тепла снижаются. Это становится причиной резкого роста температуры и появления детонации. Визуально неисправность можно определить путем проверки свечей на предмет наличия налета на них

Неисправности, увеличение противодавления внутри системы

Любая из подобных поломок не позволяет горячим газам выходит из камеры, из-за чего возникают детонационные колебания

Эксплуатация двигателя в экстремальных условиях

При критических нагрузках возможно возникновение всех озвученных неисправностей вместе взятых. К таковым условиям относят сильную жару

При постоянном возникновении детонации происходит перегрев двигателя и его элементов. Если не предотвратить данный эффект, в скором времени силовой агрегат полностью выйдет из строя. Не факт, что даже капитальный ремонт позволит его восстановить.

Проверка

Замена

С признаками и причинами неисправности мы разобрались. Потому пришло время поговорить непосредственно о том, как правильно заменить ДД.

Такая потребность возникает при получении странных ошибок от ДД, троении мотора.

Если в проводке вы не нашли признаков неисправности, тогда придется все же заменить измерительное устройство.

Сделать это легко, если следовать инструкции:

Расположение устройства вы уже знаете, потому открывайте капот и демонтируйте ДД с помощью торцевых ключей. Вам понадобятся ключи на 13 или 20 миллиметров. Это зависит от того, какой тип датчика установлен конкретно на вашем ВАЗ 2114.
Вооружитесь вольтметром, включите его в рабочем режиме в пределах 200 Мв и подключите прибор к концам проводки неисправного датчика.
Аккуратно постучите с помощью отвертки по корпусу ДД, меняя при этом частоту и силу наносимых ударов. Параллельно следите за показаниями вашего вольтметра. Если измерительное устройство не выдает никакой реакции, тогда ДД точно вышел из строя. На его место просто потребуется вставить новый датчик.

Цена вопроса

Чтобы выполнить замену неисправного ДД, его сперва придется приобрести.

Ориентируйтесь на качество приобретаемого датчика, проверяйте его состояние. Лучше переплатить, но купить ДД от проверенного, надежного производителя. От отечественного аналога лучше оказаться.

Есть два варианта приобретения нового датчика детонации:

Приобрести отечественные измерители, предназначенные для модели ВАЗ 2114. Их стоимость составляет порядка 250 рублей. Цены могут немного отличаться, в зависимости от региона и конкретного магазина автозапчастей;
Купить зарубежные аналоги. Сегодня лучше всех себя показывают датчики детонации производства Bosch. Их цена — от 230 до 550 рублей.

ВАЖНО! Эксплуатация автомобиля без датчика детонации невозможна.

Несмотря на очень скромные размеры, которыми характеризуется ДД, его значимость в работе двигателя переоценить сложно. Если он окажется неисправным, это приведет к постепенному разрушению вашего силового агрегата.

Источники:

http://etlib.ru/blog/1184-neispravnost-datchika-detonatsii
http://remontvazov.com/datchik-detonacii-vaz-2114
http://autovaz-2114.ru/electrical-equipment-in-the-car/proverka-i-zamena-datchika-detonacii-vaz-2114/
http://ladaautos.ru/vaz-2114/osnovnye-priznaki-neispravnosti-datchika-detonacii-vaz-2114.html
http://provaz2114.ru/elektrika/datchik-detonaczii-na-vaz-2114-priznaki-neispravnosti-remont-i-zamena-datchika.html
http://luxvaz.ru/vaz-2114/191-datchik-detonacii-2.html

голоса

Рейтинг статьи
