Как подключить противотуманки на ваз 2109

Самостоятельная установка противотуманных фар: ВАЗ 2109

В последнее время, в свете принятия правил о пользовании автомобильным освещением в дневное время, вопрос монтажа дополнительного освещения в виде противотуманок встал особенно остро.

Внедрение такого оборудования позволяет водителям избежать необходимости включать днём ближний свет. А это в свою очередь облегчит нагрузку на всю систему электрооборудования автомобиля. Именно поэтому вам стоит задуматься над тем, чтобы была произведена установка противотуманных фар. ВАЗ 2109 это тоже касается.

Необходимость монтажа

Хорошо когда на машинах последних моделей всё изначально предусмотрено для этих световых приборов. Остаётся только купить оборудование, соответствующее технологическому описанию, и не мудрствуя, вставить в штатные ниши, подключив предусмотренные заводом изготовителем провода.

А если ничего этого нет? Можно отправиться на ближайший автосервис и заплатив мастеру подождать результатов работы. Ну а можно прочитав эту статью, проделать это самостоятельно. Главное иметь хоть небольшие навыки работы с инструментом.

Что необходимо приобрести

Если вами будет производиться установка противотуманных фар (ВАЗ 2114, видео вы можете просмотреть в статье), то в первую очередь понадобится, конечно, осветительное оборудование. Подбирать нужно по особенностям автомобиля. Например в моделях ВАЗ, таких как 2110, 2112, 2114 и 2115, в бампере имеются заглушенные технологические отверстия, и соответственно приобретать фонари, имеет смысл по их форме.

А вот у классики и 2108, и 2109, таких отверстий нет, и нужно брать оборудование со стойками крепления. Когда производится установка на ВАЗ противотуманных фар своими руками, нужен стандартный моток провода длиной 5 метров. Реле общего назначения на 4 контакта. Кнопка включения подходящего для панели приборов типа. Разъёмы «папа» и «мама» для проводов. Кольцевые концевики для «массы» и «плюса» аккумуляторной батареи.

Два выносных корпуса под предохранитель. Ну и конечно моток хорошей изоленты. Сейчас лучшей считается у профессионалов изолента от фирмы «Абро» Этого набора вполне хватит для того, чтобы была проведена установка противотуманных фар на ВАЗ 2115, 2114.

Инструменты

Здесь опять же всё зависит от модели автомобиля. Но в лбом случае понадобятся отвёртка, плоскогубцы, контрольная лампа и обжимник для клемм «папа-мама». По необходимости гаечные ключи для закрепления фонарей. Кстати можно приобрести готовые клеммы с отрезками проводов.

Это в принципе даже удобней чем зажимать эти клеммы самому, но обязательно нужно поджать их простыми плоскогубцами. Кстати под реле, можно приобрести готовую пластмассовую площадку с выходящими 4 проводами по 10 см. Противотуманные фары (ВАЗ 21099), установка которых может вестись самостоятельно, предусматривает необходимость монтажа проводки. Итак, всё под рукой, можно начинать.

Проведение процесса

Если у вас в наличии ВАЗ 2106, установка противотуманных фар может быть проведена в короткие сроки. Сначала необходимо монтировать на автомобиль сами фонари. Здесь уже всё зависит от фантазии автовладельца. Кто крепит их возле решётки радиатора, кто-то подвешивает под передний бампер, а кто-то на бампер. Это дело личное.

Главное, надёжно закрепить, в этом и заключается установка противотуманных фар (ВАЗ 2114) своими руками. Теперь монтаж электропроводки. Нужно закрепить в подкапотное пространство реле для включения. И здесь нет особых ограничений, Главное чтобы к нему можно было подвести провода, и подальше от выхлопного коллектора и радиатора. Вот и все требования. А теперь внимание самое главное! Главная хитрость здесь правильно подключить кнопку и реле.

Если вами будут приобретаться противотуманные фары ВАЗ 2115, установка такого оборудования может быть проведена самостоятельно. Стандартное реле общего назначения имеет четыре ножки с нумерацией — 85, 86, 87 и 30. По поводу реле любому автолюбителю стоит знать, контакты 85 и 86, это электромагнитная катушка.

На неё подаётся ток, сердечник приобретает свойства магнита и замыкает контакты 30 и 87. Поэтому нужно с контакта 85 закрепить на «массу» а с 85, провести провод в салон к кнопке. На контакт 30 подать «+» с АКБ. И уже с 87 контакта вывести два провода, врезав предохранители. Когда в наличии ВАЗ 2110, установка противотуманных фар своими руками может быть проведена в самые короткие сроки.

Кнопку подключить следующим образом, один контакт идёт на реле — контакт 86, второй подключить к «+» замка зажигания, вызвонив его предварительно контрольной лампой. Тщательно заизолировать места соединений и всё готово. Можно пользоваться. Установку противотуманных фар на ВАЗ 2109 вполне может осуществить любой автолюбитель. Главное, пользоваться прописанной технологией.

Устанавливаем противотуманные фары на ВАЗ 2109

Противотуманки — это элемент системы подсветки дорожного полотна, которые позволят вам на вашем ВАЗ 2109 лучше ориентироваться на дороге при сложных погодных условиях. За счет своего свечения, ПТФ эффективнее освещают путь в тумане, во время снега, дождя. Плюс информируют встречные машины о вашем приближении.

Установка ПТФ важна в первую очередь с точки зрения безопасности. Хотя многие монтируют их с целью улучшения внешнего вида машины. Объединить обе функции? Почему бы и нет.

ПТФ во всей красе

Инструменты и материалы

Согласно ПДД, действующим сейчас, противотуманки могут выступать в роли альтернативы ближнему свету при использовании днем.

Если грамотно установить и отрегулировать ПТФ, они смогут дополнительно подсвечивать обочину. Так при плохой видимости вы вовремя заметите внезапно выскакивающих пешеходов, животных.

Чтобы провести работу, вам потребуется определенный набор приспособлений.

Элемент

Количество

Длину рассчитывают исходя из того, чтобы ее хватило для протяжки от блока предохранителей до каждой ПТФ. Сечение обязательно 1,25 кв.мм.

Она же мама. Понадобится 4 штуки

Также мама. Нужна только 1 штука

Клемма с отверстием в центре

Она пойдет на массу. Нужно 3 штуки

Реле с колодкой и проводами

Требуется один комплект, но для страховки можно взять пару

Кнопка включения ПТФ

Две качественные фары

Специально для ВАЗ 2109 можно приобрести полностью собранный, готовый комплект для подключения ПТФ. Его ориентировочная стоимость, которая может несколько отличаться в зависимости от региона и магазина, составляет 1500 рублей.

Купив его, проблем не будет

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

  1. Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
  2. Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
  3. Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
  4. Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
  5. Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
  6. Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
  7. Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

Схема

  1. Верните разъемы назад с блок предохранителей.
  2. Верните на свое законное место извлеченный монтажный блок.
  3. Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
  4. Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.
Читать еще:  Какое масло лить в ваз 2110

  1. В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
  2. Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
  3. Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
  4. Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
  5. Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.

Последний этап установки ПТФ заключается в их регулировке. Здесь лучше довериться специалистам, поскольку для правильной настройки свечения требуется специальный стенд, ровная площадка, познания в геометрии и не только. Своими руками сделать регулировку можно, но достаточно сложно.

В установке ПТФ на ВАЗ 2109 нет практически ничего сложного. Если приобрести комплект и разобраться в устройстве, схеме подключения, тогда процедура займет у вас буквально пару часов.

Вариант размещения ПТФ

Если опыта нет, но желание получить противотуманки на собственную девятку имеется, обратитесь к хорошему автосервису. Там установят и сразу настроят оптику.

Противотуманные фары на ваз 2109.

Вам не хватает освещения дороги фарами? При тумане, слякоте и дожде вы плохо ведите дорогу,Или все же хотите чтобы ваш автомобиль смотрелся более изящно? Тогда вы нашли подходящую статью на эту тему. Итак, в этой статье мы рассмотрим установка противотуманных фар на ваз 2109 с высокой панелью и их подключение. Противотуманные фары на Ваз 2109 изменят вид вашего автомобиля, как днем, так и ночью, особенно если в них будут гореть не обычный галоген, а четкий ксенон.

Противотуманные фары на ваз 2109 подключение.

Способ подключения противотуманных фар очень прост и не займет у вас не более часа. Обычно большая часть времени уходит на установку их на самом автомобиле.

Для подключения нам понадобятся:

  • Сами противотуманные фары на ваз 2109. (Ну или любые другие, какие душе вашей угодны)
  • Силовые провода с сечением от 1кв.мм и длинной достаточной для протяжки их от блока до переднего бампера, т.е. самой противотуманки.

  • 3 клеммы: узкая и широкая (мамы) и одна для массы .
  • Кнопка вкл/выкл птф.
  • Релюшка птф с колодкой и проводами.

Все это можно купить в любом магазине запчастей, а именно комплект для подключения противотуманных фар. Цена вопроса — 1500 рублей.

Выглядит он так:

Процесс подключения противотуманных фар на ваз 2109.

  • Для начала нам нужно будет подключить кнопку включения и выключения наших противотуманных фар. Штатное место указанно на фото ниже.

  • При разборке решетки и демонтажа колонки мы находим заводские клеммы для подключения наших фар.

  • Устанавливаем нашу кнопочку вместо заглушки и подключаем разъемы. Все с кнопкой мы закончили можно собирать решетку.

  • Теперь мы открываем крышку капота и откручиваем монтажный блок.

  • После выбираем место для установки реле и проводим провода до монтажного блока кроме массы. Массу мы присоединяем под этот же болтик крепления нашего реле. Так же сразу проведите провода от места крепежа противотуманок.

  • Теперь пользуясь схемой, которая находится ниже, подключаем противотуманные фары и реле к разъемам Ш7 и Ш8.

  • Собираем все в обратном порядке — подключаем разъемы ш7 и ш8 и прикручиваем монтажный блок.

  • После установки противотуманных фар подключаем наши провода к ним и не забываем про массу.

  • Крепят противотуманки обычно в места крепления бампера. Закручивайте посильнее.

Подключение противотуманных фар на ваз 2109 ксенон.

Ксенон подключается в таком же порядке, что написан выше только провода у вас будут другие (они идут в комплекте с лампочками). Крепление лампочек у вас будет упираться в корпус противотуманки, поэтому вам нужно будет прям напротив задней части лампочки проделать отверстие и через него засунуть провод. Не забудьте оставшуюся щель залить герметиком, дабы избежать замыкания.

Видео подключения противотуманных фар на ваз 2109.

Установка противотуманных фар 2109

Установка противотуманных фар ВАЗ 2109 обеспечит безопасное движение по ночным магистралям, особенно, на скорости. Свет противотуманных фар просто не заменим в ненастную погоду, во время тумана, снегопада и сильного дождя, а также для подсветки обочин. Если во время тумана продолжать пользоваться светом дальних фар, то Вы рискуете получить эффект ослепления. Как установить противотуманные фары ВАЗ 2109, нам расскажут специалисты.

Установка противотуманных фар ВАЗ 2109 требует наличия соответствующих деталей и материалов, которые, кстати, можно приобрести уже в готовом комплекте. Такой набор включает:

— реле с колодкой и уже обжатыми проводами при помощи клемм;

— концы провода от реле имеют как узкую клемму, так и клемму с массой, где есть специальное отверстие;

— также в наборе имеются силовые провода от монтажного блока до фары. Концы этих проводов также обжаты клеммами. На другом конце провода имеются колодки. Один провод колодки подключается к противотуманной фаре, второй – это масса.

Установка противотуманных фар ВАЗ 2109

— Для начала устанавливаем кнопку на приборной панели, которая будет включать и выключать противотуманные фары ВАЗ 2109. Когда Вы снимите решетку динамика, а затем и динамик, Вы увидите разъемы для подключения кнопки. Удалите заглушку и установите кнопку включения противотуманных фар ВАЗ 2109.

— Бод капотом автомобиля найдите монтажный черный ящик и откройте его. Теперь у Вас есть доступ к разъемам.

— Провода противотуманных фар ВАЗ 2109 и провода реле протяните к монтажному ящику.

— Воспользовавшись схемой, вставьте клеммы в разъемы. Эти разъемы в ВАЗ 2109 будут свободны.

— Затем эти разъемы возвращаем в блок предохранителей.

— Поставьте на место монтажный блок.

— Теперь реле необходимо прикрутить к корпусу автомобиля. Место контакта должно быть зачищено от краски. Этот же болт крепления будет держать и массу.

— Теперь силовые провода можно подключить к противотуманным фарам. Для подключения массы также необходимо обеспечить контакт с корпусом автомобиля.

— Установка противотуманных фар ВАЗ 2109 на кузове автомобиля производится в том месте, где крепится бампер. При установке закрепите их крепко и жестко.

Установка противотуманных фары ВАЗ 2109 это Ваш верный помощник в дороге. Следующая наша тема посвящена тюнингу световых приборов, и Вы узнаете, как установить омыватель фар.

В следующем видео продемонстрирован процесс установки ПТФ на ВАЗ 2109.

ПТФ несут как практическую пользу, так и эстетическое удовольствие от улучшение внешнего вида автомобиля. Кроме всего прочего внешний вид автомобиля, на 30%(как говорят автолюбители) зависит от колес, дисков установленных на авто. Автомобильные диски Lawu в оригинальном исполнении, разных диаметров и стиля, как нельзя кстати придутся вашему автомобилю. остается лишь только выбрать стальные, легкосплавные или титановые.

Противотуманки на ваз 21099

Как установить противотуманные фары на ВАЗ 2109

Внешний вид противотуманных фар на ВАЗ 2109:

Установить противотуманные фары на ВАЗ 2109 несложно, если умеете читать простейшие схемы и обладаете основными навыками проведения монтажа. Схема подключения стандартная, а если присмотреться, то вы даже увидите проводку, которая лежит в подкапотном пространстве, идет до кнопки в салоне и до блока предохранителей.

Читать еще:  Какой двигатель можно поставить на ваз 2107

Но не стоит радоваться, не всегда эти провода позволяют провести подключение туманок – сказывается возраст автомобиля и постороннее вмешательство в провода, проложенные на заводе. В итоге монтаж таким способом становится невозможен, приходится прибегать к крайним мерам. Итак, разберем по порядку процесс установки противотуманных фар на автомобиль ВАЗ 2109, 21099 и 2108.

Материалы и требования к установке

Итак, для начала необходимо запастись следующими инструментами и материалами:

  1. Непосредственно противотуманки.
  2. Около трех метров одножильного провода (красного цвета) с сечением 0,75 квадратов.
  3. Реле с нормально разомкнутыми контактами, металлической пластиной для крепления и колодка с проводами.
  4. Кнопка (скорее всего, она уже установлена рядом с выключателем обогрева заднего стекла).
  5. Как минимум пять саморезов.
  6. Отвертка, ключ на 10, канцелярский нож и плоскогубцы.
  7. Термоусадочная изоляция и изолента.
  8. Предохранитель на 16 Ампер и гнездо для него.

Перед началом стоит определиться с местом крепления самих противотуманных фар ВАЗ 2109, обратите внимание на нижнюю часть бампера. Хорошенько присмотревшись, вы там найдете места для крепежа.

Вот только один минус – на старых автомобилях порой сложно именно в эти места провести установку, приходится ухищряться и прикручивать их непосредственно к бамперу. Вот только потребуется учесть некоторые требования ГОСТа, который действует с 1975 года и по сей день:

  1. Расстояние от боковых поверхностей кузова автомобиля до ближайшего края противотуманной фары должно быть максимум 40 см.
  2. Высота расположения противотуманных фар (от поверхности земли до нижнего края) от 25 см.

Чтобы не возникло проблем с органами правопорядка (читай – инспекторами ГИБДД), нужно придерживаться этих требований. Но «внимание» инспекторов – это не столь опасно, намного хуже – это неправильное рассеивание света в результате неверной установки. Противотуманки либо слепить встречных водителей будут, либо окажутся неэффективными в условиях плохой видимости.

Еще один интересный тюнинг:перетяжка салона автомобиля разными материалами, который не обязательно делать самому. По ссылке можете ознакомиться с ценами на услугу.

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

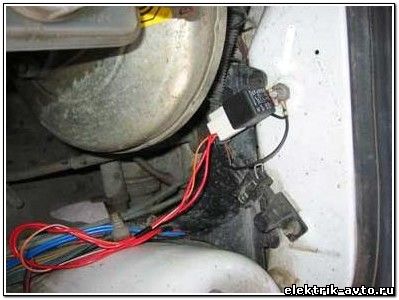

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).

Подключение ПТФ — схема для любого автомобиля

Теперь бы еще сделать визуальное оповещение о включении противотуманных фар ВАЗ 2109 на приборной панели. К сожалению, не на всех модификациях имеется индикаторная лампа, встроенная в панели. Но можно схитрить – если у вас карбюратор, а есть лампа, сигнализирующая об ошибке двигателя, то можно использовать ее (как вариант – индикатор не пристегнутого ремня).

Эту лампу необходимо включить в разрыв провода, идущего к замку зажигания. У вас получится замкнутая цепь, вот только при выходе из строя индикаторной лампы или катушки реле, противотуманки на ВАЗ 2109 не будут включаться.

Читайте также:

Вам не хватает освещения дороги фарами? При тумане, слякоте и дожде вы плохо ведите дорогу,Или все же хотите чтобы ваш автомобиль смотрелся более изящно? Тогда вы нашли подходящую статью на эту тему. Итак, в этой статье мы рассмотрим установка противотуманных фар на ваз 2109 с высокой панелью и их подключение. Противотуманные фары на Ваз 2109 изменят вид вашего автомобиля, как днем, так и ночью, особенно если в них будут гореть не обычный галоген, а четкий ксенон.

Противотуманные фары на ваз 2109 подключение.

Способ подключения противотуманных фар очень прост и не займет у вас не более часа. Обычно большая часть времени уходит на установку их на самом автомобиле.

Для подключения нам понадобятся:

  • Сами противотуманные фары на ваз 2109. (Ну или любые другие, какие душе вашей угодны)
  • Силовые провода с сечением от 1кв.мм и длинной достаточной для протяжки их от блока до переднего бампера, т.е. самой противотуманки.

  • 3 клеммы: узкая и широкая(мамы) и одна для массы.
  • Кнопка вкл/выкл птф.
  • Релюшка птф с колодкой и проводами.

Все это можно купить в любом магазине запчастей, а именно комплект для подключения противотуманных фар. Цена вопроса — 1500 рублей.

Выглядит он так:

Процесс подключения противотуманных фар на ваз 2109.

  • Для начала нам нужно будет подключить кнопку включения и выключения наших противотуманных фар. Штатное место указанно на фото ниже.

  • При разборке решетки и демонтажа колонки мы находим заводские клеммы для подключения наших фар.

  • Устанавливаем нашу кнопочку вместо заглушки и подключаем разъемы. Все с кнопкой мы закончили можно собирать решетку.

  • Теперь мы открываем крышку капота и откручиваем монтажный блок.

  • После выбираем место для установки реле и проводим провода до монтажного блока кроме массы. Массу мы присоединяем под этот же болтик крепления нашего реле. Так же сразу проведите провода от места крепежа противотуманок.

  • Теперь пользуясь схемой, которая находится ниже, подключаем противотуманные фары и реле к разъемам Ш7 и Ш8.

  • Собираем все в обратном порядке — подключаем разъемы ш7 и ш8 и прикручиваем монтажный блок.

  • После установки противотуманных фар подключаем наши провода к ним и не забываем про массу.

    Крепят противотуманки обычно в места крепления бампера.

Противотуманные фары на ваз 2109.

Подключение противотуманных фар на ваз 2109 ксенон.

Ксенон подключается в таком же порядке, что написан выше только провода у вас будут другие (они идут в комплекте с лампочками). Крепление лампочек у вас будет упираться в корпус противотуманки, поэтому вам нужно будет прям напротив задней части лампочки проделать отверстие и через него засунуть провод. Не забудьте оставшуюся щель залить герметиком, дабы избежать замыкания.

Видео подключения противотуманных фар на ваз 2109.

В последнее время, в свете принятия правил о пользовании автомобильным освещением в дневное время, вопрос монтажа дополнительного освещения в виде противотуманок встал особенно остро.

Внедрение такого оборудования позволяет водителям избежать необходимости включать днём ближний свет. А это в свою очередь облегчит нагрузку на всю систему электрооборудования автомобиля. Именно поэтому вам стоит задуматься над тем, чтобы была произведена установка противотуманных фар. ВАЗ 2109 это тоже касается.

Необходимость монтажа

Хорошо когда на машинах последних моделей всё изначально предусмотрено для этих световых приборов. Остаётся только купить оборудование, соответствующее технологическому описанию, и не мудрствуя, вставить в штатные ниши, подключив предусмотренные заводом изготовителем провода.

А если ничего этого нет? Можно отправиться на ближайший автосервис и заплатив мастеру подождать результатов работы. Ну а можно прочитав эту статью, проделать это самостоятельно. Главное иметь хоть небольшие навыки работы с инструментом.

Читать еще:  Замена успокоителя на ваз 2106

Что необходимо приобрести

Если вами будет производиться установка противотуманных фар (ВАЗ 2114, видео вы можете просмотреть в статье), то в первую очередь понадобится, конечно, осветительное оборудование. Подбирать нужно по особенностям автомобиля. Например в моделях ВАЗ, таких как 2110, 2112, 2114 и 2115, в бампере имеются заглушенные технологические отверстия, и соответственно приобретать фонари, имеет смысл по их форме.

А вот у классики и 2108, и 2109, таких отверстий нет, и нужно брать оборудование со стойками крепления. Когда производится установка на ВАЗ противотуманных фар своими руками, нужен стандартный моток провода длиной 5 метров. Реле общего назначения на 4 контакта. Кнопка включения подходящего для панели приборов типа. Разъёмы «папа» и «мама» для проводов.

Устанавливаем противотуманные фары на ВАЗ 2109

Кольцевые концевики для «массы» и «плюса» аккумуляторной батареи.

Два выносных корпуса под предохранитель. Ну и конечно моток хорошей изоленты. Сейчас лучшей считается у профессионалов изолента от фирмы «Абро» Этого набора вполне хватит для того, чтобы была проведена установка противотуманных фар на ВАЗ 2115, 2114.

Инструменты

Здесь опять же всё зависит от модели автомобиля. Но в лбом случае понадобятся отвёртка, плоскогубцы, контрольная лампа и обжимник для клемм «папа-мама». По необходимости гаечные ключи для закрепления фонарей. Кстати можно приобрести готовые клеммы с отрезками проводов.

Это в принципе даже удобней чем зажимать эти клеммы самому, но обязательно нужно поджать их простыми плоскогубцами. Кстати под реле, можно приобрести готовую пластмассовую площадку с выходящими 4 проводами по 10 см. Противотуманные фары (ВАЗ 21099), установка которых может вестись самостоятельно, предусматривает необходимость монтажа проводки. Итак, всё под рукой, можно начинать.

Проведение процесса

Если у вас в наличии ВАЗ 2106, установка противотуманных фар может быть проведена в короткие сроки. Сначала необходимо монтировать на автомобиль сами фонари. Здесь уже всё зависит от фантазии автовладельца. Кто крепит их возле решётки радиатора, кто-то подвешивает под передний бампер, а кто-то на бампер. Это дело личное.

Главное, надёжно закрепить, в этом и заключается установка противотуманных фар (ВАЗ 2114) своими руками. Теперь монтаж электропроводки. Нужно закрепить в подкапотное пространство реле для включения. И здесь нет особых ограничений, Главное чтобы к нему можно было подвести провода, и подальше от выхлопного коллектора и радиатора. Вот и все требования. А теперь внимание самое главное! Главная хитрость здесь правильно подключить кнопку и реле.

Если вами будут приобретаться противотуманные фары ВАЗ 2115, установка такого оборудования может быть проведена самостоятельно. Стандартное реле общего назначения имеет четыре ножки с нумерацией — 85, 86, 87 и 30. По поводу реле любому автолюбителю стоит знать, контакты 85 и 86, это электромагнитная катушка.

На неё подаётся ток, сердечник приобретает свойства магнита и замыкает контакты 30 и 87. Поэтому нужно с контакта 85 закрепить на «массу» а с 85, провести провод в салон к кнопке. На контакт 30 подать «+» с АКБ. И уже с 87 контакта вывести два провода, врезав предохранители. Когда в наличии ВАЗ 2110, установка противотуманных фар своими руками может быть проведена в самые короткие сроки.

Кнопку подключить следующим образом, один контакт идёт на реле — контакт 86, второй подключить к «+» замка зажигания, вызвонив его предварительно контрольной лампой. Тщательно заизолировать места соединений и всё готово. Можно пользоваться. Установку противотуманных фар на ВАЗ 2109 вполне может осуществить любой автолюбитель. Главное, пользоваться прописанной технологией.

Установка противотуманных фар на ВАЗ 2109 своими руками

Далеко не все модели автомобилей и, в частности, базовые варианты ВАЗ 2109 (ВАЗ 2108, ВАЗ 21099) комплектуются противотуманными фарами, а между тем в продолжительный осенне-зимний период, с его длинными ночами и постоянными туманами, данный аксессуар является далеко не лишним. Кроме того, противотуманные фары с успехом могут служить альтернативой ближнему свету при передвижении в дневное время. Как бы то ни было, но рано или поздно многие владельцы ВАЗ 2110 задаются целью установок источников света такого типа и вместо того, чтобы платить за подобную работу немалые деньги в автосервисе имеет смысл попытать выполнить ее своими силами.

Прежде всего, приобретаем необходимое оборудование, учитывая тот факт, что в настоящее время для «десятой» модели реализуются два типа противотуманных фар: рифленые и с прозрачным стеклом. В общем-то, оба варианты равнозначные, однако практикой доказано, что рифленые фары гораздо лучше рассеивают свет. Нелишним будет заранее определиться какими лампами должны комплектоваться наши фары: галагеновыми или светодиодными. Последние, конечно же, обойдутся намного дороже, но и потреблять энергию они будут значительно меньше. Кроме фар, как таковых, нам понадобиться купить или отыскать следующее дополнительные элементы:

  • Силовой провод с сечением не менее 1,25 кв. мм. Длину провода выбираем таким образом, чтобы ее с небольшим запасом хватило для прокладки от каждой из фар до блока предохранителей;
  • Набор клемм (одна узкая «мама», четыре широких, опять же, типа «мама», три накидных для «массы»);
  • Реле в комплекте с колодкой и соединительными проводами;
  • Переключатель управления ПТФ.

По большому счету все перечисленное можно без особого труда приобрести в комплекте, предназначенном для конкретной модели автомобиля. В крайнем случае, всю необходимую соединительную арматуру можно изготовить самостоятельно, а именно присоединив к реле колодку с обжатыми проводами (управляющие провода обжимаем узкой клеммой «3» и клеммой для «массы», а силовые провода – широкими клеммами «1» и «2»).

В свою очередь длинные провода от фар до монтажного блока с одного конца обжимаем широкими клеммами «1» и «2», а с другой стороны присоединяем колодки («3» и «4») для подсоединения к ПТФ и для выхода на «корпус» («5» и «6»).

Как таковая установка противотуманок на ВАЗ 2109 выполняется в следующей последовательности:

Начать можно с врезания кнопки управления, тем более что на моделях с высокой панелью для нее имеется специально предусмотренное место.

В процессе технологической операции нам необходимо демонтировать декоративную решетку, закрывающую динамик и открутить сам динамик. После чего открывается доступ к необходимым нам разъемам – первый для подключения кнопки и второй для запитки индикатора.

Затем демонтируем заглушку, закрепляем на ее место кнопку, выполняем все необходимые подключения и выполняем сборку приборной панели в обратном порядке.

На следующем этапе перемещаемся под капот, где откручиваем монтажный блок и разворачиваем его так, чтобы получить доступ к электрически разъемам.

Далее прокладываем провода от планируемого для размещения ПТФ (вместе с реле) места до монтажного блока, стараясь избегать острых кромок и участков, где провода могут быть пережаты в процессе эксплуатации.

От монтажного блока отсоединяем колодки Ш7 и Ш8 и дополняем их клеммами руководствуясь прилагаемой схемой

Вставляем разъемы на прежнее место и закрепляем монтажный блок.

Реле прикручиваем там, где нам удобно, не забывая обеспечить надежную массу (если необходимо, то счищаем слой краски на выбранной металлической поверхности).

Сами фары при помощи специальных креплений устанавливаем под передним бампером (там имеются предназначенные для этого болты). Если такой вариант размещения вас не устраивает можно прикрутить их непосредственно к нижней части бампера (материал бампера такое вмешательство вполне выдержит). В любом случае ПТФ должны располагаться не далее чем в сорока сантиметрах от боковин кузова и не менее чем в 25 см от поверхности земли.

После подключения к фарам силовых и корпусных проводов проверяем их на работоспособность и выполняем регулировку окончательного положения.

Источники:

http://rem-vazik.ru/ustanovka-protivotumannykh-far-vaz-2109.html
http://luxvaz.ru/vaz-2109/277-protivotumannye-fary.html
http://lada-na-remont.ru/tyuning/vaz-2109/38-protivotumannye-fary-na-vaz-2109
http://club2108.ru/optika-i-osveschenie/ustanovka-protivotumannyh-far-2109.html
http://stroyvolga.ru/%D0%BF%D1%80%D0%BE%D1%82%D0%B8%D0%B2%D0%BE%D1%82%D1%83%D0%BC%D0%B0%D0%BD%D0%BA%D0%B8-%D0%BD%D0%B0-%D0%B2%D0%B0%D0%B7-21099/
http://www.elektrik-avto.ru/publ/stati_po_avtoehlektrike/ustanovka_protivotumannykh_far_na_vaz_2109_svoimi_rukami/1-1-0-763

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
