Как поменять поворотник на ваз 2114

Замена поворотника на ВАЗ 2114 своими руками

Несомненно, автомобиль ВАЗ-2114 можно назвать одной из самых удачных моделей российского автопрома, а потому неудивительно, что эта машина распространена в Российской Федерации практически повсеместно. В связи с этим вопросы, касательно правильной эксплуатации и самостоятельного ремонта данного автомобиля интересуют множество отечественных автолюбителей.

В частности, многих волнует вопрос, как поменять поворотник своими руками на ВАЗ 2114? Сегодня мы расскажем вам о том, как производится самостоятельная замена поворотника, тем более, что для этого автомобилисту нет необходимости обращаться в специализированный салон, достаточно иметь перчатки, чистую ветошь, спирт и отвертку.

Пошаговая инструкция:

1. Прежде чем приступить к замене поворотника откройте капот автомобиля и обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Работать лучше в перчатках. Так на стекле лампы не останется жирных пятен. Однако, если пятна все же остались их можно легко убрать, протерев чистой ветошью, смоченной в спирте.

2. Если оставить жирные пятна, то в конечном итоге, это может привести к потемнению колб галогенных ламп, что в дальнейшем спровоцирует их преждевременный выход из строя. Только предприняв все необходимые меры предосторожности, можно отсоединять колодку с электрическими проводами от указателя поворота.

3. После этого необходимо отсоединить разъемы проводов, подходящих непосредственно к фаре. Аккуратно нажав на фиксатор, гидрокомпенсатор поворачивается против часовой стрелки. Когда он повернут до упора, следует осторожно его извлечь наружу. Далее, используя отвертку, следует снять все винты крепления фары и снять ее вместе с указателем поворотника.

4. После этого можно отщелкнуть пружинные фиксаторы, снять резиновый колпачок, выполняющий защитную роль, и изъять из корпуса указателя патрон вместе с лампой.

5. Теперь извлекается неисправная лампа и проводится ее замена на новый элемент. Новую лампу устанавливают в патрон, а патрон, в свою очередь, в корпус фары. После этого электрический разъем подсоединяется к аккумулятору.

6. Проверяется корректность работы нового прибора. Если элемент работает на должном уровне, то можно производить сборку в обратном порядке. При этом следует отследить, чтобы каждый фиксатор стал на свое место. Корпус фары закрепляется на автомобильном корпусе при помощи болтов и капот закрывается.

Как поменять поворотник на ваз 2114 передний

Заменить лампочку в указателе поворотов не сложно. Под силу и женщине. Там стоят обычные лампочки 21 ватт, 12 вольт. Иногда они бывают покрашены в желтый цвет, если фонари с белым стеклом, но это редко. ГОСТ подразумевает желтые стекла на поворотниках. Поэтому, можете приобрести любую одноконтактную лампочку в магазине авто-запчастей. Такую:

Они не дорогие. До 10 руб. Далее, откройте капот, и посмотрите на фару с другой стороны. У поворотника будет патрон с лампочкой. Такой:

Чтобы его извлечь из фонаря, нужно повернуть против часовой стрелки примерно на 90 градусов. После того, как патрон с лампой окажется у Вас в руках, поверните лампочку таким же образом, и она выйдет из патрона.

Лапмочки фиксируются байонетным соединением. Штырьки на цоколе, входят в пазы патрона. Вставьте новую лампочку в патрон, и соберите узел в обратном порядке. Для проверки работоспособности всех лампочек поворотов, включите аварийную сигнализацию, и обойдя машину убедитесь, что все лампочки работают.

Работа показана на левом указателе поворота. Снятие правого указателя поворота выполняется аналогично. Для удобства работы елевым указателем поворота, можно снять аккумуляторную батарею, а для работы с правым указателем поворота — бачок омывателя ветрового стекла.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Отсоединяем колодку проводов от переднего указателя поворота.

3. Освобождаем наконечник пружины крепления указателя поворота.

4. Со стороны моторного отсека нажимаем на фиксатор крепления указателя (на фото показан стрелкой) и снимаем указатель.

Устанавливаем передний указатель в обратной последовательности.

Здравствуйте, сегодня мы покажем Вам, как снять передний указатель поворота на ВАЗ 2113, 2114, 2115. Если у Вас начал протекать корпус переднего указателя поворота или треснуло стекло при небольшой аварии, то указатель поворота придется заменить на новый.
Приступим к процессу снятия переднего указателя поворота. Сначала снимите какую-нибудь клемму с аккумулятор (обычно снимают «-«), конечно, клемму можно и снимать, скорее всего, ничего опасного не случится, но лучше подстраховаться и при любой работе с электрикой в автомобиле снимайте клемму.

Установку нового указателя поворота произведите в обратной последовательности.

Как Поменять Лампочку Поворотника На Ваз 2114

Осветительное оборудование автомобиля называется лампочками, которые загораются при повороте ручек на правой или левой стороне автомобиля и сообщают о встречных и проезжающих машинах, а также пешеходам о направлении движения автомобиля. поворотники для автовладельцев. Они относятся к сигнальным огням и должны быть желтого или светло-желтого цвета в соответствии с международными правилами для автомобилей всех стран.

На ВАЗ 2114 указатели поворота расположены рядом с блоками передних фонарей и встроены в блок задних фонарей с левой и правой сторон автомобиля. В то же время они расположены с внешней стороны блока, чтобы четко информировать других участников дорожного движения о намерениях водителя выполнить любой маневр. У машины также есть боковые повторители. Они стоят по бокам передних крыльев. В базовой конфигурации пластиковые или стеклянные рассеиватели, которые покрывают отражательную лампу, имеют сочные желтоватые цвета.

Ручка, используемая для управления сигналами поворота, обычно называется рычагом указателя поворота и находится под колесом управления для удобного управления сигнальными огнями. Схема ВАЗ 2114 обеспечивает все переключатели и повторители по одной кнопке за раз. Эта кнопка обозначена красным треугольником и называется «аварийный останов». Одновременное мерцание всех указателей поворота указывает на аварийную ситуацию на борту транспортного средства. Обычно эта кнопка активируется, чтобы указать автомобиль, когда он останавливается в месте, где он представляет опасность для других автомобилей, или в чрезвычайной ситуации на дороге. Он также используется при движении, например, когда автомобиль буксируется другим транспортным средством.

Частота лампочки обычно составляет не менее 60 раз в минуту, разрешается чаще, но менее 120 раз за 60 секунд. Более частые щелчки указателя поворота указывают на сбой в этой схеме. Если реле нормально работает, в конце маневра и рулевое колесо возвращается в исходное положение, мерцание должно прекратиться, и свет погаснет. Если этого не происходит, причина должна быть найдена в реверсивном механизме рукоятки указателя поворота.

Основная роль в работе такого механизма, как указатель поворота лампочки приборные панели, приборные панели и предохранители:

  • При включении рычага и включении индикатора на приборной панели загораются зеленоватые лампочки, загорается и мигает соответствующий индикатор, сопровождаемый вспышками с слышимыми щелчками. Эти лампочки установлены для водителя в качестве индикаторов производительности системы и напоминания о том, что сигнал должен быть выключен, если поворот завершен и по какой-то причине ручка не находится в нейтральном положении;
  • Поворотное реле расположено в монтажном блоке, имеет квадратную форму и имеет маркировку «K2», это устройство также называется реле прерывания. Он выполняет несколько функций. Он передает электронный ток на лампу, который требуется в соответствии с положением ручки указателя поворота, выдает прерывистый сигнал и производит соответствующие щелчки, когда индикатор включен. ВАЗ 2114 установлены электрические реле 07.4747. Это реле более долговечно, оно фактически не нагревается, потребляет низкий ток и не теряет свои характеристики с течением времени;
  • предохранители находятся там в монтажном блоке. Есть два из них с маркировкой F2 — в частности, предохранитель для указателей поворота, реле выключателя и системы сигнализации и F16 — то, что они называют — лампочки на приборной панели, хотя, кроме того, они привязаны к цепям некоторых другие системы и устройства, включая поворотные сигналы.
Читать еще:  Сколько лошадиных сил в ваз 2109

Замена переднего поворотника ваз 2114

Заменить лампочку в указателе поворотов не сложно. Под силу и женщине. Там стоят обычные лампочки 21 ватт, 12 вольт. Иногда они бывают покрашены в желтый цвет, если фонари с белым стеклом, но это редко. ГОСТ подразумевает желтые стекла на поворотниках. Поэтому, можете приобрести любую одноконтактную лампочку в магазине авто-запчастей. Такую:

Они не дорогие. До 10 руб. Далее, откройте капот, и посмотрите на фару с другой стороны. У поворотника будет патрон с лампочкой. Такой:

Чтобы его извлечь из фонаря, нужно повернуть против часовой стрелки примерно на 90 градусов. После того, как патрон с лампой окажется у Вас в руках, поверните лампочку таким же образом, и она выйдет из патрона.

Лапмочки фиксируются байонетным соединением. Штырьки на цоколе, входят в пазы патрона. Вставьте новую лампочку в патрон, и соберите узел в обратном порядке. Для проверки работоспособности всех лампочек поворотов, включите аварийную сигнализацию, и обойдя машину убедитесь, что все лампочки работают.

Турникет и репитер ВАЗ 2114. Замена

В осветительном оборудовании автомобиля, в свете дня, пешеходы по направлению каравана справа и слева от автомобиля автолюбители по указателям поворота. Они относятся к световому сигнальному огню и должны давать сигнал желтого или яркого янтарного цвета, который устанавливается международными правилами для автомобилей всех стран.

Тернмеры ВАЗ 2114

Поверните сигнальные огни для ВАЗ 2114

На ВАЗ 2114 сигналы поворота находятся на левой и правой стороне автомобиля. И они расположены в середине блока, чтобы сознательно маневрировать. Кроме того, на автомобиле установлены боковые репитеры. Они стоят с каждой стороны на передних крыльях. В базовой конфигурации пластиковые или стеклянные рассеиватели, покрывающие отражатель лампой накаливания. сочный желтый цвет.

Ручка, которая управляет сигналами поворота, обычно называется сигналом поворота и находится под рулевым колесом для легкого управления сигнальными огнями. Электрическая проводка ВАЗ 2114 обеспечивает одновременное переключение всех сигналов поворота и повторителей с помощью одной кнопки. Эта кнопка обозначается красным треугольником и называется «сигналом аварийной остановки». Одновременное мигание всех ламп поворота сигнализирует об аномальной ситуации. Как правило, эта кнопка находится на дороге. Он также используется во время движения, например, когда автомобиль буксируется другим транспортным средством.

Читайте

Частота работы лампочки обычно составляет не менее 60 раз в минуту, это допустимо и чаще, но не более 120 раз за 60 секунд. Более частые щелчки указателя поворота указывают на какой-то отказ в этой схеме. Если реле работает нормально, после завершения маневра и возврата руля в исходное положение мигание должно прекратиться, и лампа погаснет. Если этого не происходит, тогда необходимо искать причину в возвратном механизме ручка указателя поворота.

Важным местом в работе такого механизма является индикатор поворота к повороту на приборной панели, сигналы поворота и предохранители:

  • зеленые лампочки устанавливаются на приборной панели, когда рычаг включен, лампа соответствующего направления загорается и мигает со вспышками со звуковыми щелчками. То, что сигнал выключен, и ручка почему-то не поднялась в нейтральное положение;
  • реле вращения расположено в монтажном блоке, оно имеет квадратную форму и обозначено маркировкой «K2», это устройство также называется реле прерывания. Он выполняет несколько функций. Пропускает электрический ток к лампе, что необходимо, в соответствии с положением ручки сигнала поворота, обеспечивает прерывистую работу сигнала. На ВАЗ 2114 установлены электронные реле 07.4747. Это реле более надежное, оно просто не нагревается, потребляет минимальный ток и со временем не теряет своих характеристик;
  • Предохранители расположены в одном и том же месте в монтажном блоке. Есть два из них, под маркировкой F2. непосредственно безопасность сигналов поворота, выключатель и реле сигнализации и F16. это называется. лампочки на приборной панели, хотя на самом деле в дополнение к ним цепи некоторые другие системы и устройства, включая сигналы поворота, привязаны.

Дневник Тазовода #3: Замена лампочек задних фонарей ВАЗ 2114.

КАК СНЯТЬ ПОВТОРИТЕЛЬ ПОВОРОТНИКА И ЗАМЕНИТЬ ЛАМПОЧКУ НА ВАЗ 2110, 2111, 2112, 2114, 2115, 2109.

КАК СНЯТЬ ПОВТОРИТЕЛЬ ПОВОРОТНИКА И ЗАМЕНИТЬ ЛАМПОЧКУ НА ВАЗ 2110, 2111, 2112, 2114, 2115, 2109

Как сделать габариты в поворотники.Подробно.Ваз 2115.2114.Коломна JOIN VSP GROUP PARTNER PROGRAM: .

Как изменить сигнал поворота на ВАЗ 2114

На ВАЗе достаточно часто возникают проблемы с другим характером, связанным с сигналами поворота или повторителями. Чаще всего их можно сортировать самостоятельно.

  1. Турникет включается, но не мигает. Такой отказ вызван, скорее всего, проблемами с реле-прерывателем. Требуется заменить его, а также проверить контакты в цепи реле.
  2. Поворот света не включается. Водитель может быть понят миганием индикатора на приборной панели. Прежде всего, вам нужно проверить лампочку, это самый распространенный вариант отказа. Если лампочка в порядке, вам необходимо проверить все контакты в цепи, вплоть до переключателя поворота. В случае плохого контакта с коммутатором, вся сторона не должна работать.

В случае, если все сигналы поворота и «аварийные» не работают одновременно, следует устранить неисправность в реле или предохранителях.

  1. Сигнал поворота не выключается. В этом случае необходимо искать причину в переключателе указателя на рулевой колонке.
  2. Турникет вспыхивает чаще, чем обычно. Скорее всего, сгорела одна из лампочек. Но возможно, что контакты в блоках ламп стали окислены.
  3. Тусклое свечение ламп сигналов поворота. Возможно, лампочки не соответствуют стандарту для ВАЗ 2114. Кроме того, полезно проверить контакты.
  4. Выключатель нажат. Проблема, скорее всего, связана с плохими контактами в монтажном блоке или в неисправном реле.
  5. Предохранитель выдувается. Короткий сигнал поворота, и чаще всего это происходит на задней панели. Это слабое место Жигулей. Контактные следы окисляются, происходит коррозия и, как следствие, короткое замыкание.

В последнее время многие автомобилисты заинтересованы в том, чтобы развернуть свой ВАЗ 2114. В то же время, как и владельцы автомобилей, расходятся. Кто-то выступает за замену блока фары, а некоторые, ссылаясь на высокую стоимость деталей в сборке, советуют менять только стекло, от желтого до белого, прозрачное. Спор иногда вспыхивает серьезно, хотя на самом деле цена белых указателей поворота ВАЗ 2114 не превышает 800. 900 рублей, несмотря на то, что полный комплект того же стекла достигает 500 рублей, более того, разрушение целостности блок и самодельное вклеивание очков. Ничего хорошего для оптических свойств фонарика не принесет.

Читайте

Замена индикатора ВАЗ 2114 выполняется в следующем порядке:

  • отсоедините аккумулятор от бортовой сети, надевайте чистые, предпочтительно резиновые перчатки, если пятна покрыты жирными пятнами, это позже приводит к их помутнению;
  • отсоедините башмак от сигналов поворота;
  • отпустите наконечник пружины;
  • кронштейн, расположенный между главной фарой и сигналом поворота, и вытащить блок с лампой поворота;
  • в белом сигнале поворота установите желтые лампочки и поместите их в обратном порядке, соблюдая все меры предосторожности.

После замены сигналов поворота важно проверить их работоспособность.

Читать еще:  Ваз 21099 замена ремня грм

Замена ретранслятора

Если автомобиль изменен на белый, он также требует замены повторителей на ВАЗ 2114. Эта процедура не занимает много времени.

Pervatory Vaz 2114

Репитеры сделаны полностью из пластика и очень хрупки, поэтому при работе с ними вы не должны прилагать больших усилий.

  1. Сдвиньте ретранслятор.
  2. Потяните заднюю часть детали.
  3. Потяните ретранслятор, отсоедините электрический разъем и снимите резиновую прокладку, переставив ее на новый ретранслятор.
  4. Подключите клеммы с проводами к разъему нового ретранслятора и установите его на машину.

Благодаря простому доступу через этот канал к проводке автомобиля. В этом случае автолюбители лишены простой возможности отключения сигнализации путем короткого замыкания.

Снятие

Предупреждение! Снимая указатель, не прилагайте чрезмерных усилий во избежание поломки пружинного фиксатора указателя, выполненного из пластмассы.

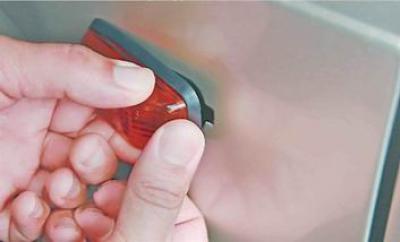

2. Аккуратно сдвинув боковой указатель поворота вместе с уплотнительной прокладкой вперед на 2-3 мм, отводим заднюю часть указателя от крыла (при этом выводим из зацепления скобообразный выступ указателя).

3. Снимаем указатель и извлекаем резиновый защитный чехол указателя из отверстия переднего крыла.

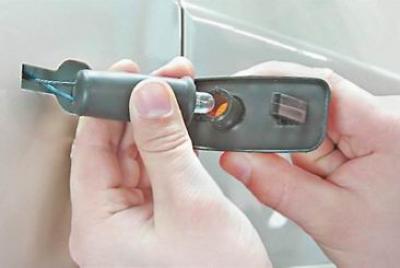

4. Извлекаем патрон лампы вместе с резиновым защитным чехлом из корпуса указателя.

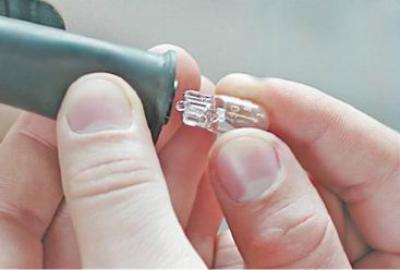

5. Вынимаем неисправную лампу из патрона.

Установка

1. Устанавливаем новую лампу и собираем указатель поворота в обратной последовательности.

2. Вставляем защитный чехол указателя в отверстие крыла. Заводим скобообразный выступ указателя за кромку отверстия. Прижимая заднюю часть указателя к крылу, нажимаем на его переднюю часть до защелкивания фиксатора.

Не работают поворотники на ВАЗ 2109, 2114, 2115

Как устранять другие причины поломки поворотников

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности:1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую;2. Затем следует проверить, работают ли контакты соединений.

Как поступить, если поворотник не выключается?Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель.Заголовок 2: Быстрое миганиеЕсли они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить.

Если не работают указатели поворота ВАЗ 2115, то стоит внимательно осмотреть заднюю фару. Одно из наиболее уязвимых мест каждого авто – плата задней фары. Проблема также может скрываться в окислении контактов, которое произошло вследствие коррозии. Из-за этого перегорает и предохранитель, что ведет к замыканию поворотников.

На ВАЗ 2114 поворотники находятся рядом с блоками передних фонарей и встроены в блоки задних фонарей с левой и правой стороны автомобиля. Причем располагаются они с внешнего края блока для того, чтобы доходчиво информировать других участников дорожного движения о намерениях водителя совершить какой-либо маневр.

Ручка, с помощью которой управляют поворотниками обычно называется рычагом указателя поворотов и стоит под рулевым колесом для удобства управления сигнальными лампочками. Электросхемой ВАЗ 2114 предусмотрено одновременное включение всех поворотников и повторителей с помощью одной кнопки. Эта кнопка обозначается красным треугольником и называется «сигнал аварийной остановки».

Одновременное мигание всех лампочек поворотников говорит о возникновении нештатной ситуации на борту автомобиля. Как правило эту кнопку включают, чтобы обозначить машину при остановке в таком месте, где она представляет из себя опасность для других автомобилей, или в случае аварийной ситуации на дороге. Также ею пользуются и во время движения, например, когда автомобиль буксируют другим транспортным средством.

Частота срабатывания лампочки обычно не меньше 60 раз в минуту, допускается и чаще, но не более 120 раз за 60 секунд. Более частые щелчки поворотника говорят о каком-то отказе в этой схеме. При нормально работающих реле, по завершении маневра и возврата руля в исходное положение мигание должно прекратиться и лампочка погаснуть. Если этого не происходит, то причину надо искать в возвратном механизме ручки указателя поворотов.

Важное место в работе такого механизма как указатель поворотов занимают лампочки сигнализаторы поворота на приборной доске, реле поворота и предохранители:

  • лампочки зеленого цвета установлены на приборной доске, при повороте рычага и включении поворотника лампочка соответствующего направления загорается и мигает сопровождая вспышки звуковыми щелчками. Эти лампочки установлены для водителя, как сигнализаторы работоспособности системы и напоминатели о том, что сигнал выключить, если поворот завершен, а ручка по какой-то причине не встала в нейтральное положение;
  • реле поворота располагается в монтажном блоке, имеет квадратную форму и обозначена маркировкой «К2», этот приборчик еще называют реле прерыватель. Он выполняет несколько функций. Пропускает электрический ток на ту лампу, которую нужно, согласно положению ручки указателя поворота, обеспечивает прерывистый характер работы сигнала и подает характерные щелчки при включенном поворотнике. На ВАЗ 2114 устанавливаются электронные реле 07.4747. Это реле более надежно, оно практически не нагревается, потребляет минимальный ток и со временем не теряет своих характеристик;
  • предохранители располагаются там же, в монтажном блоке. Их два, под маркировкой F2 – непосредственно предохранитель поворотников, реле прерывателя и аварийной сигнализации и F16 — его называют — лампочки на приборной доске, хотя на самом деле на него помимо них завязаны цепи еще некоторых систем и приборов, в том числе и поворотников.

На ВАЗах достаточно часто возникают какие-то проблемы разного характера связанные с поворотниками или повторителями. Чаще всего в них можно разобраться самостоятельно, без вмешательства автоэлектриков.

  1. Поворотник включается, но не мигает. Подобный отказ вызван, скорее всего проблемами с реле-прерывателем. Требуется его заменить, а также проверить контакты в цепи реле — предохранители.
  2. Не включается лампочка поворота. Водитель может это сразу понять по учащенному миганию лампочки указателя поворотов на приборной доске. Прежде всего надо проверить неработающую лампочку, это наиболее часто встречающийся вариант отказов. Если с лампочкой все в порядке, надо проверить все контакты в цепи, вплоть до выключателя поворотов. При плохом контакте на выключателе, не должна работать вся сторона.

В случае, если одновременно не работают все поворотники и «аварийка», неисправность следует искать в реле или предохранителях.

  1. Не выключается сигнал поворота. В этом случае причину надо искать в выключателе указателя на рулевой колонке.
  2. Поворотник мигает чаще, чем обычно. Скорее всего перегорела одна из лампочек поворотов. Но возможно окислились контакты в фонарных блоках или закислилась дорожка контактов в монтажном блоке.
  3. Тусклое свечение ламп поворотников. Возможно лампочки не соответствуют стандарту для ВАЗ 2114. Кроме того, полезно проверить контакты.
  4. Щелкает реле прерыватель. Проблема, скорее всего связана с плохими контактами в монтажном блоке или в бракованном реле, тогда его надо заменить.
  5. Перегорает предохранитель. Происходит замыкание в поворотнике и чаще всего это происходит на плате задней фары. Это слабое место Жигулей. Контактные дорожки окисляются, происходит коррозия и, как следствие, замыкание.

В последнее время многие автолюбители увлеченные улучшением внешнего вида своей машины приобретают белые поворотники на ВАЗ 2114. При этом мнения автовладельцев расходятся. Кто-то ратует за то, чтобы проводить замену блока фары поворотника полностью, а некоторые, ссылаясь на дороговизну запчасти в сборе, советуют поменять только стекла, желтые на белые, прозрачные.

Спор порой разгорается нешуточный, хотя на самом деле цена на белые поворотники ВАЗ 2114 не превышает 800 — 900 рублей, при том, что полный комплект тех же стекол достигает 500 рублей, да еще и разрушение целостности блока и самодельное вклеивание стекол. Ничего хорошего для оптических свойств фонаря это не принесет.

Читать еще:  Где находится кран печки ваз 2114

Замена поворотника ВАЗ 2114 выполняется в следующем порядке:

  • отключить аккумулятор от бортовой сети, одеть чистые, желательно резиновые перчатки, если испачкать стекла жирными пятнами это впоследствие приводит к их замутнению;
  • отсоединить от поворотников колодку с проводами;
  • освободить наконечник пружины;
  • нажать на фиксатор крепления, который находится между основной фарой и поворотником и вытащить блок с лампой поворота;
  • в белый поворотник установить желтые лампочки и поставить его в обратном порядке, соблюдая все меры предосторожности.

После замены поворотников обязательно проверить их работоспособность.

Основной причиной, по которой указатели поворота перестают работать или работают не корректно, является поломка реле поворотов ваз 2114. Однако встречаются ситуации, которые должны натолкнуть на мысль, что неполадки вызваны проблемами с другими элементами.

  • перегоревшая/вышедшая из строя одна или несколько лампочек дадут о себе знать излишне учащенным миганием при включении поворотного сигнала;
  • проблемы с переключателем, контактами либо проводкой нужно искать в том случае, если лампы поворота не работают при включении, а сигнал «аварийки» функционирует исправно;
  • окисление проводов контактной группы непосредственно в фаре либо на подходах к ней проявляется нестабильной работой поворотных сигналов.

Перед тем, как приступать к ремонту, следует выявить реальную причину и лишь потом приступать к ее устранению. Важно знать, где находится реле поворотов на ваз 2114, поскольку замена именно этого устройства в большинстве случаев решает проблему.

Реле поворотников ваз 2114 представляет собой электронный элемент, который расположен в монтажном блоке. Такое реле (как правило, электромагнитного типа) отвечает за бесперебойную работу указателей поворота, а также за мигание поворотников при включенной «аварийке». Устройство имеет сразу несколько контактов, что делает возможным управление различными электроцепями.

Чтобы отыскать под капотом ВАЗ 2114 реле поворотников, нужно обратить внимание на блок, расположенный с водительской стороны практически под лобовым стеклом. Такой блок представляет собой коробку темного цвета, внутри которой расположены всевозможные реле и предохранители. Среди них нужно найти устройство, имеющее маркировку К2. Это и будет реле поворотников.

Заменить устройство довольно просто. Для этого последовательно выполняются следующие действия:

  1. Открывается капот.
  2. Под ним следует найти монтажный блок, в котором и расположено реле (справа непосредственно над водительской стойкой амортизатора).
  3. Открывается монтажный блок (снять защитную крышку можно путем отщелкивания 2-ух боковых защелок).
  4. Для того чтобы с легкостью извлечь реле с маркировкой К2 (реле поворотников) из монтажного блока, лучше воспользоваться специально предусмотренным для этих целей пластиковым пинцетом (он лежит в самом блоке).
  5. После этого на место вышедшего из строя реле поворотников устанавливается новое. Его располагают в посадочном месте так, чтобы металлические контакты (3 шт.) были заведены в гнездо.
  6. Установив новое реле в монтажный блок, нужно проверить, работают ли поворотники в нужном режиме. Если все в порядке – можно закрывать крышку блока и закрывать капот.

Как устранять другие причины поломки поворотников

  • поворотник не выключается автоматически при повороте руля – потребуется замена выключателя;
  • сигнал поворота моргает очень быстро – скорей всего перегорела одна из ламп (нужно будет проверить и, при необходимости, заменить на новую), однако причиной может быть окисление дорожек внутри монтажного блока либо окисление фишки в задних фонарях;
  • поворотники горят очень тускло – потребуется зачистка массы на поворотниках а также проверка установленных ламп на соответствие их мощности требуемым показателям;
  • появление щелкающих звуков при включении сигнала поворота – причиной может быть бракованное реле или в контактах реле (они могут окислиться либо просто неплотно прилегать).

Как видно из приведенной выше информации, устранять любую из причин поломки реле поворотников на ваз 2114 не сложно. Важно выполнять это своевременно, тогда любая поездка будет безопасной, как для Вас, так и для других участников движения.

Неяркое горение

Если не работают поворотники на ВАЗ 2115 или лампочки тускло горят, то требуется:1. Проверить лампочки на соответствие их мощности;2. Зачистить массу.Заголовок 2: Щелчок реле поворотниковЕсли вы столкнулись с частыми щелчками указателей, то проблему стоит искать в дополнительном блоке, даже точнее – в контактах реле.

Реле поворотников ваз 2114: где находится

Если на машине происходит смена поворотника на белый, то также требуется замена повторителей на ВАЗ 2114. Эта процедура много времени не занимает.

Как замкнуть поворотники на ваз 2114

Не работают поворотники

В этой статье мы рассмотрим основные причины , почему не работают поворотники на такие модели ваза как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют похожую электронику. Да и вообще эта статья подойдёт ко всем автомобилям, т.к. причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях – задача простая. Главное найти причину неисправности.

Не мигают поворотники

Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода. Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.

Где находится реле поворотников

В блоке предохранителей. Смотрите в статье Предохранители. Реле обозначается маркировкой K2. Так же проверьте предохранитель под маркировкой F2 и его контакты с блоком. Возможно неисправность кроется так же в кнопке аварийки или в переключателе поворотов. Обратите внимание и на них, возможно опять же окислился контакт.

Не включается поворотник

Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:

  • Проверьте лампу на работоспособность, если что замените её. Замена лампы поворотника.
  • Проверьте все контакты соединений ( в блоке, в поворотнике, на включаетлях).
  • Проверьте включатели.
  • Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.

Не выключается поворотник

Если при повороте руля у вас автоматически не выключается поворотник, то вам нужно менять сгоревший выключатель.

Поворотник быстро мигает

Если поворотник быстро моргает, то вероятнее всего, перегорела какая либо лампа из всех поворотников. Проверьте и замените. Так же, частое моргание/мигание поворотника может свидетельствовать о окислении фишки на задних фонарях или окисление дорожек в Монтажном блоке.

Тускло горят поворотники

Проверьте лампы на соответствие мощностей и моделей.
Зачистите массу на поворотниках.

Щёлкает реле поворотников

Некоторые владельцы сталкиваются с постоянным щёлканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле. Либо неплотно прилегают, либо окислились. Возможно так же бракованое реле. Попробуйте поставить искомое заводское реле.

Схема реле поворотников

На фото представлена схема реле поворотников. Красным крестиком обозначено место, где нужно оборвать цепь для нормальной работы светодиодов в поворотниках. Если же вас интересует оригинальная цепь релюшки, то просто напросто не обращайте внимание на красную метку.

Замыкает поворотник

Смотрите заднюю блок фару. Плата задней фары – слабое место наших машин. Скорее всего проблема опять же кроется в окиси дорожек. В результате коррозии разные дорожки соприкасаются, и замыкают, вследствие чего, потом перегорает предохранитель.
