Подключение генератора ваз 2106

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Генератор ВАЗ 2106: всё, о чём должен знать владелец «шестёрки»

ВАЗ 2106 выпускался с 1976 по 2006 годы. Богатая история модели и огромное количество автовладельцев позволяют считать «шестёрку» одной из самых популярных машин производства АвтоВАЗ. Однако и по сей день у водителей возникает множество вопросов, связанных с эксплуатацией и ремонтом этой машины. И одним из самых частозадаваемых вопросов можно считать проблему с генераторов ВАЗ 2106.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Таким образом, АКБ получает необходимую энергию для работы мотора именно от генератора, поэтому можно сказать, что генератор является незаменимым атрибутом в конструкции любого автомобиля.

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Технические характеристики генератора ВАЗ 2106

На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.

Читать еще: Регулировка клапанов ваз 21099

Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.

Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.

Устройство весит 4.3 килограмма и имеет следующие габариты:

ширина — 15 см;
высота — 15 см;
длина — 22 см.

Какие генераторы можно установить на «шестёрку»

Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

Поэтому автовладельцы стали искать варианты оснащения, которые, с одной стороны, позволили бы всему оборудованию в авто работать в нормальном режиме и, с другой стороны, оптимально сказывались бы на сроке службы аккумулятора.

На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.
Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

Схема подключения генератора

Являясь электронным прибором, генератор нуждается в корректном подключении. Поэтому схема подключения не должна вызывать двойного толкования.

Принципиальную схему, как именно подключается Г-221 на ВАЗ 2106, можно посмотреть тут.

Многие автовладельцы задаются вопросом при замене генератора, куда какой провод должен подключаться. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

оранжевый не пригодится для подключения, его можно оставить как есть, либо соединить с серым напрямую для автозапуска авто;
серый толстый провод идёт на щётки от реле регулятора;
серый тонкий провод подключается к реле;
жёлтый — координатор контрольной лампочки на панели управления.

Таким образом, при самостоятельной работе с Г-221 лучше подписывать значения проводов, чтобы потом не соединить их ошибочно.

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Пошаговая инструкция подключения генератора на ВАЗ-2106

Генератор – это специальный прибор, производящий в процессе движения автомобиля электричество для его же бортовой сети. Ток, в случае с ВАЗ-2106, выдается переменный, напряжением 12 вольт. Выход из строя этого узла чреват многими неприятностями. В этом случае работа оборудования будет обеспечиваться только аккумулятором, чей ресурс довольно ограничен. Отказавший генератор или другие элементы, задействованные в его рабочей схеме, следует отремонтировать или заменить на новые. Как исправить поломки, расскажем далее.

Схема подключения

Как показывает практика, генератор модели 2106 является очень надежным узлом, способным безотказно служить десятилетиями, если не допускать его перегрузки. Также для продления эксплуатационной пригодности следует регулярно:

заниматься профилактикой;
производить замену щеток;
не допускать ослабления, и тем более разрыва передаточного ремня.

Принципиальная схема дает представление о том, как осуществляется подключение устройства. Она, как нетрудно убедиться, чрезвычайно проста и особо не нуждается в объяснении.

Сам генератор 2106 состоит из следующих элементов:

статора – неподвижной обмотки;
ротора – вертящегося якоря, получающего импульс от коленвала и возбуждающего статическое электричество;
щеток – они передают напряжение ротору;
крышек (передней и задней) с подшипниками и крепежами;
конденсатора отсекающего переменную составляющую генерируемого тока.

Также в цепи установлены:

диодный мостик;
регулятор напряжения (он располагается под капотом);
шкив, который вращается приводным ремнем.

Признаки неисправности

Самый первый признак ненадлежащего функционирования цепи генерирующего устройства ВАЗ-2106 – это периодическое включение лампочки сигнализирующей о зарядке батареи. Причин здесь существует несколько.

Поиск неисправности осуществляют в таком порядке (принцип – от простого к сложному):

предохранители;
реле-регулятор и контрольное, отвечающее за работу вышеназванной лампы;
генератор.

В последнем чаще всего происходят такие поломки:

износ щеток;
отказ диодного моста;
отсутствие контакта на клемме подключения входа или выхода;
растяжение ремня.

На сегодняшний день основная проблема, вызывающая ускоренный износ генератора, – это его перегрузка. В результате реле-регулятор недополучает необходимое ему напряжение, а значит, не может и замкнуть контакты. В итоге на батарею перестает поступать питание, и она садится. Соответственно, загорается лампочка. Почему так происходит? Владельцы 2106 часто подключают нештатных потребителей, на обслуживание которых у генератора Г122 просто нет резерва. Речь может идти о:

мощном музыкальном центре;
системе предпускового подогрева двигателя;
телевизоре;
холодильнике;
противотуманках и пр.

Необходимо понимать, что бортовая электросеть классического ВАЗ на все это не рассчитана. Чтобы напряжения хватало, рекомендуется заменить родной генератор на более сильный – Г222.

Проверка генератора

В случае с 2106-й моделью, тестирование генератора проводят без снятия узла. Перед тем как приступить к работе, необходимо отключить его от шлейфа, а также отсоединить и кабели от батареи.

Прежде всего, смотрят на диодный мостик ВАЗ-2106. Потребуется тестер, выставленный на омы – шкалу выбирают со знаком «∞». Далее выпрямитель отсоединяют от регулятора и измеряют показатели диодов. Делается это так:

на 30-й вывод ставится плюсовый щуп;
минусовый надо подключить к кожуху генератора.

На то, что элемент неисправен, указывает неподвижность стрелки, остающейся на позиции «нуль». Теперь необходимо проверить отрицательные выходы. Здесь плюс тестера следует подключить к массе машины, а минус – к корпусу генератора. Низкие показатели сопротивления говорят о пробое.

На 2106 проще всего заменить весь мостик, но если есть время и желание, то его нетрудно разобрать и поставить вместо перегоревшего диода новый. Когда выпрямитель 2106 исправен, переходите к ремню.

Замена ремня

Для удобства придется немного разобрать двигатель. Сначала полностью снимите аккумулятор. Далее отвинтите гайку, обеспечивающую фиксацию генератора на регулировочной планке. Лучше параллельно держать болт, на который она нанизана, ключом. Освобожденный узел придвиньте к блоку цилиндров.

Теперь снятие ремня 2106 производится без затруднений. Наденьте новый и сдвиньте генератор к старому месту, отрегулируйте натяжение и зафиксируйте. Нормальные показатели (усилие подается в 10 кгс) в промежутке между насосом 2106 и шкивом – до 1,5 см, коленвалом – 1,7 см. Когда требуемые величины достигнуты, производят окончательное закрепление узла, установку брызговика и АКБ. Под конец проверяют уровень напряжения, подаваемого на батарею.

Замена регулятора

Искать регулятор необходимо на брызговике, расположенном с левой стороны вашего ВАЗ. Устройство надлежит полностью демонтировать. Далее:

от него отсоединяют провода;
ставят новое реле-регулятор;
подключают к нему кабели;
фиксируют все гайками.

Замена щеток

На ВАЗ-2106 щетки служат довольно долго. О том, что они износились, говорит заметное снижение напряжения, поступающего на батарею. Дабы не допустить неприятностей, желательно их периодически осматривать. Обращайте внимание не только на степень истирания, но и наличие свободного хода в держателе. Кстати, щетки надо заменять непременно вместе с последним и только попарно.

Разборка осуществляется так:

отключите клемму с контакта 67;
выверните винт держателя;
извлеките неисправные щетки;
поставьте новый комплект;
закрутите винт;
верните на место клемму.

Проверка ротора на 2106

Чтобы убедиться в работоспособности ротора, необходимо вытащить щетки с держателем. Далее обмотку проверяют на замыкание. Полную разборку делать необязательно – на генераторе ВАЗ имеется специальное ревизионное отверстие в крышке.

Установите тестер на омы. Далее прибор подключается одним щупом к выходу обмотки ротора, а вторым – к креплению вентиляционной крыльчатки. Наличие обрыва определяется по сопротивлению, стремящемуся к бесконечности.

Читать еще: Как снять крыло ваз 2110

Замена генератора

Перед тем как начать работы, необходимо ВАЗ-2106 установить на рампу или яму. Обязательно включите ручной тормоз.

Разборка осуществляется так:

отсоедините клеммы со щеткодержателя и «нуля»;
найдите под резиновой изоляцией крепежную гайку и снимите все остальные провода;
уберите ремень.

Теперь надо открутить гайки, фиксирующие рассматриваемый в настоящей статье узел, и вытащить регулировочную планку. После остается демонтировать втулку и болт, что находятся снизу.

Затем придется снять старый генератор с ВАЗ и поставить на его место новый.

Схема подключения генератора Ваз 2106

Генератор в любом автомобиле — основа электрической схемы, и без его нормальной работы эксплуатация автомобиля практически невозможна. ВАЗ 2106 оборудован надежным и мощным генератором, мощности которого вполне хватает для обеспечения потребности в электричестве любого штатного устройства.

Содержание:

Схема подключения генератора ВАЗ 2106

Если не перегружать генератор шестерки, то он способен отъездить с вами очень долго. Главное вовремя проводить профилактику, следить за натяжением ремня и менять щетки. Об этом мы поговорим позже, а пока познакомимся со схемой подключения генератора и его взаимосвязью с другими элементами электрооборудования ВАЗ 2106.

Обслуживание генератора ВАЗ 2106

Генератор автомобиля ВАЗ 2106 представляет собой электромеханическую машину для преобразования механической энергии в электрическую. Обслуживание его не требует много усилий, но если относиться к генератору внимательно, то он прослужит очень долго и не даст повода для разрядки АКБ и выхода ее из строя.

Обслуживание генератора заключается в периодической проверке натяжения приводного ремня. Это необходимо для того, чтобы обеспечить генератору стабильные обороты, при которых он может вырабатывать необходимых 13-14 вольт. Если генератор не сможет отдавать напряжение нужного номинала для зарядки АКБ, то она быстро выйдет из строя, поскольку будет работать в аварийном режиме.
В том случае, если ремень привода генератора будет перетянут, то это может повлечь за собой разрушение переднего подшипника генератора, также возможно разрушение самого ремня.

Щетки генератора не требуют периодического обслуживания, поскольку об их неисправности говорит падение зарядного напряжения. При случае нужно просто контролировать из состояние визуально и не допускать критического износа. Они должны свободно перемещаться в щеткодержателе без усилий и перекосов.

Реле контрольной лампы заряда аккумулятора

Это реле входит в обязательную комплектацию схемы подключения генератора автомобиля ВАЗ 2106. Реле служит для того, чтобы подавать сигнал водителю о том, что напряжение зарядки, создаваемое генератором, ниже 12 вольт. Реле выполнено по такому же типу, как и все электромагнитные реле. Подключается устройство к клемме 30 генератора, и к замку зажигания через блок плавких предохранителей. На схеме оно обозначено позицией 8. Как только напряжение бортовой сети опускается ниже уровня 12 вольт, контакты реле размыкаются, и лампа загорается.

В первую очередь, при диагностике неисправностей цепей генератора, следует проверять целостность плавкого предохранителя, который обозначен на схеме и в колодке предохранителей цифрой 9. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Работа цепи зарядки АКБ

Схема зарядки аккумуляторной батареи устроена следующим образом. При включенном зажигании на вывод реле-регулятора напряжения 15 подается импульс через предохранитель, который показан на схеме. Напряжение проходит через реле и подается на на положительную щетку генератора, которая передает напряжение на обмотку возбуждения, затем на отрицательную щетку, а потом выводится на массу.

После замыкания реле контрольной лампы, когда напряжение в бортовой сети достигло нормального значения и генератор начал выработку тока нужного номинала, контрольная лампа тухнет, и электрическая схема начинает работу в штатном режиме. При падении напряжения зарядки, тока для удержания контактов в замкнутом состоянии недостаточно, они размыкаются, а лампа разрядки начинает гореть.

Признаки неправильной работы генератора

Первыми признаками неправильной работы генератора может стать периодическое включение лампы контрольной лампы зарядки. Это может происходить по нескольким причинам, но проверять следует, начиная с предохранителей. В случае, если предохранители находятся в рабочем состоянии, то за ними необходимо проверять реле-регулятор и реле контрольной лампы. Только после этого следует обращать внимание на генератор. Основными неисправностями генератора ВАЗ 2106 являются:

выход из строя щеток генератора;
некорректная работа диодного моста;
отсутствие или недостаточно плотный контакт на входе или выходе
генератора;
ослабление натяжения ремня привода генератора.

Таким образом, используя приведенную схему, можно установить неисправность в цепи зарядки АКБ или любую другую неисправность, связанную с генератором автомобиля ВАЗ 2106. Следите за контрольными лампами, и удачи на дорогах!

Разбираемся в подключении генератора в автомобиле ВАЗ 2106

Такая электрическая машина, как генератор, представляет собой комплекс электронных систем, занимающихся трансформацией энергии вращения коленчатого вала двигателя в электроэнергию, которой снабжается вся проводка транспортного средства, и реставрируется зарядный ток АКБ.

Корректное подключение генератора ВАЗ 2106 считается важнейшим этапом монтажа изделия, ведь при неверной интеграции изделия в систему возможны повреждения ведущих элементов электромашины. Принципиальная схема подключения генератора ВАЗ 2106 с изделием Г-221 находится здесь:

2 – Генераторная установка;

3 – Регулятор сетевого потенциала;

4 – Ключ с замком зажигания;

5 – Предохранительный комплекс;

6 – Зарядная лампочка АКБ;

7 – Сигнальное реле РС-702.

Монтаж и подключение генератора

Изначально при установке генератора на ВАЗ 2106 важно подсоединить низовое крепление к мотору, для чего необходимо:

Приставить донное крепление изделия к соответствующему устройству на силовой установке, и сквозь втулки соединить болтом с последующим закреплением узла сочленения гайкой.
В верхнее крепление планки для натяжения ременной передачи закрепить шпильку и навернуть гайку.
К разъему «30» присоединить положительный провод АКБ.
Закрепить штекер обмотки центрального типа.
Натянуть ремень привода на шкивы сопряженных агрегатов.
Используя в качестве рычага ломик или монтировку, отжать ЭДГ от мотора и, сохраняя усилие натяжения, затянуть крепеж на планке верхнего типа.
Подтянуть до упора гайку донного крепежа.

Для того чтобы решить задачу, как снять генератор ВАЗ 2106, необходимо все технологические операции провести в обратной последовательности. Проверка генератора ВАЗ 2106 проводится во избежание таких негативных последствий, как увеличенный износ подшипников изделия и обрыв ременной передачи, если наблюдается чрезмерно сильное натяжение этого элемента генераторной установки.

Наоборот, недостаточная степень натяжки ременного привода приведет к слабой подзарядке либо полной пропаже тока заряда. Это связано с тем, что приводной ремень будет скользить по генераторному и моторному шкивам без передачи момента кручения на электрическую машину.

Корректное подключение генератора ВАЗ 2106 дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Стабильность в функционировании этой электромашины позволяет значительно продлить межремонтный ресурс АКБ автомобиля. Если при проверке генератора на наличие подзарядки засветился транспарант «контрольки» аккумуляторного заряда, не следует в спешке принимать меры к такой операции, как замена генератора, ведь существуют такие дефекты, как обрыв приводного ремня или неустойчивый контакт проводки. Это необходимо проверить в первую очередь, от вибрации транспортного средства происходят куда более серьезные поломки.

Иногда требуется решить проблему, как проверить генератор ВАЗ 2106 на функционал сетевого регулятора, который можно найти на левом брызговике в подкапотном пространстве. Для этого требуется, обесточив все токопотребители автомобиля, увеличить обороты мотора до 2,5 тыс. ед., и вольтметром произвести замеры параметров напряжения на контактах АКБ, которое должно находиться в пределах 14 В.

Замена генератора ВАЗ 2106

Автолюбители прибегают к замене генератора нечасто, ведь многие дефекты подлежат ремонту. Это происходит в случае, когда эта электрическая машина полностью неисправна и шансы на ее ремонт отсутствуют. В необходимый набор слесарных инструментов входят обычный инструментарий и набор головок со всеми приспособлениями.

Порядок проводимых работ:

Отсоединяем отрицательный контакт АКБ.
Снимаем все подводящие провода с генераторного устройства.
Вытаскиваем проводку со штекерами.
Ослабляем и демонтируем приводной ремень.
Отвинчиваем гаечным ключом на «17» фронтальный крепеж изделия, если не получается сделать это до конца, применяем такую же головку с воротком.
С помощью накидного ключа снимаем донное крепление изделие и вытаскиваем болт.
Демонтируем электромашину с донной части. Так более комфортно и не существует возможности при его демонтаже повредить другие детали и узлы автомобиля.

Автолюбители, которые эксплуатируют «шестерку», часто спрашивают стоимость генераторного устройства. Цена нового изделия находится в пределах от 2,5-3 тысяч рублей и выше. Следует помнить, что при установке генератора на ВАЗ 2106 в условиях специализированного ремонтного органа придется заплатить за услуги монтажа изделия. Лучше это сделать собственноручно, тем более, что там ничего сложного нет.

Схема подсоединения генератора ваз 2106

На автомобиле установлен генератор переменного тока типа Г-221A. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. Генератор установлен на двигателе с правой стороны и приводится во вращение клиновым ремнем от шкива коленчатого вала. Через отверстия в проушинах крышек генератор крепится болтом к кронштейну двигателя, а шпилькой — к натяжной планке.

Генератор Г221А: 1 — вывод “67”; 2 — щеткодержатель; 3 — центральный вывод обмотки статора; 4 — вывод “30”; 5 — задняя крышка генератора; 6 — передняя крышка генератора; 7 — шпилька крепления генератора к натяжной планке; 8 — шкив; 9 — статор

Технические характеристики генератора Г-221А:

Номинальное напряжение, B

Читать еще: Не работает сигнал на ваз 2114

Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 об/мин, А

4,28
Основные части генератора — это ротор, статор и крышки, отлитые из алюминиевого сплава.

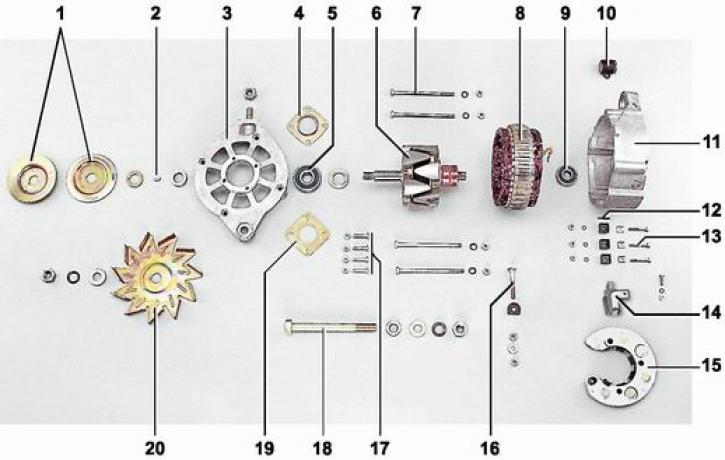

Детали генератора Г221А: 1 — шкив; 2 — шпонка сегментная; 3 — передняя крышка генератора; 4 — наружная шайба крепления подшипника; 5 — передний подшипник ротора; 6 — ротор; 7 — болт стяжной; 8 — статор; 9 — задний подшипник ротора; 10 — буферная втулка; 11 — задняя крышка; 12 — изолирующие втулки; 13 — болт; 14 — щеткодержатель; 15 — выпрямительный блок; 16 — контактный болт; 17 — болт; 18 — болт; 19 — внутренняя шайба крепления подшипника; 20 — крыльчатка вентилятора

Ротор состоит из вала, на рифленую поверхность которого напрессована стальная втулка и стальные клювообразные полюсы, образующие вместе с валом и втулкой ротора сердечник электромагнита. На втулке между полюсами в пластмассовом каркасе помещена обмотка ротора (обмотка возбуждения). Выводы обмотки припаяны к контактным кольцам, установленным на пластмассовой втулке, расположенной на вале. На переднем конце вала ротора с помощью сегментной шпонки гайкой закреплены шкив и крыльчатка вентилятора охлаждения. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Задний подшипник напрессован на вал ротора, а передний удерживается в крышке специальными шайбами, закрепленными четырьмя болтами с гайками.

Статор набран из пластин электротехнической стали. В пазы на внутренней поверхности статора уложена трехфазная обмотка. Каждая обмотка состоит из шести последовательно соединенных катушек. Одни выводы обмоток соединены с парами диодов выпрямительного блока, а другие — с центральным выводом генератора, который соединен проводом с выводом “85” реле контрольной лампы заряда аккумуляторной батареи.

Для преобразования переменного тока в постоянный в генератор встроен выпрямительный блок на шести кремниевых диодах, установленный в задней крышке и закрепленный на ней тремя болтами. Корпуса диодов запрессованы в два изолированных друг от друга алюминиевых держателя для положительных и отрицательных диодов, собранных в единый блок. Три диода имеют на корпусе “плюс” (положительные диоды), другие три — “минус” (отрицательные диоды). На держателе положительных диодов установлен контактный болт вывода “30” генератора. Держатель отрицательных диодов соединен с задней крышкой генератора — “массой”.

Щеткодержатель крепится винтом на задней крышке генератора. Одна его щетка соединена с “массой”, а другая, через вывод “67” генератора, с регулятором напряжения.

Регулятор напряжения предназначен для поддержания номинального напряжения в электрической сети автомобиля независимо от частоты вращения вала. Через вывод “15” регулятор соединен с замком зажигания.

Внимание! Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных напряжений на выводе “30” генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Данная схема подключения генератора пригодится для автомобилей от 21214, 2110(12), 2108, 2107.

Рис.1 Изображена схема подключения генератора на автомобиль ВАЗ 2101 (Г-221)

_4 – выключатель зажигания, 1 – аккумуляторная батарея, 3 – регулятор напряжения, 2 – генератор, 5 – блок предохранителей, 7 – реле сигнализатора РС-702, 6 – лампа сигнализатора заряда аккумулятора._

Рис.2 По такой схеме подключается генератор автомобиля ваз 21214 в том случае, если база проводки стоит от ваз 2101

_1 – аккумулятор; 2 – генератор; 3 – выключатель зажигания; 4– блок предохранителей; 5 – лампа заряда аккумулятора. 6 – диод (in5007)подойдет любой диод. 7 — резистор 51Ом 5 Вт (5W51RJ)_Корпус для резистора и диода делается из ненужного Реле рс-702.

От лампы заряда нужно откусить (черно- белый) провод, вместо него припаять новый, который подключается к 9 или 10 предохранителю.

Источники:

http://2shemi.ru/shema-podklyucheniya-generatora-v-avtomobilyah-vaz/
http://bumper.guru/klassicheskie-modeli-vaz/generator/generator-vaz-2106.html
http://ladaprofi.ru/vaz-2106/poshagovaya-instruktsiya-podklyucheniya-generatora-na-vaz-2106.html
http://ladamaster.com/skhema-podklyucheniya-generatora-vaz-2106
http://avtovx.ru/elektrooborudovanie/podkluchenie-generatora-vaz-2106-126/
http://litezona.ru/shema-podsoedinenija-generatora-vaz-2106/

голоса

Рейтинг статьи
