Где находится реле зажигания на 16 клапанной ВАЗ-2112, не могу найти?
Автомобиль: ВАЗ-2112.
Спрашивает: Абрамов Степан.
Суть вопроса: Где находится реле зажигания на ВАЗ-2112 и зачем оно нужно?
Здравствуйте! Подскажите пожалуйста, где находится реле зажигания на ВАЗ-2112? И расскажите вообще о его предназначении! Потому, что у меня иногда плохо работает замок зажигания, а знакомые говорят заменить реле зажигания, и я не знаю прислушиваться к ним или нет!
Что такое «реле зажигания»
Реле – это своеобразный электрический прерыватель цепи, предназначенное для размыкания и замыкания контактов на различных участках.
Реле различаются по управляющему сигналу и по исполнению этих сигналов, однако на ВАЗ-2112 установлены только их электрические виды , работающие по электромагнитному типу.
Его предназначение на ВАЗ-2112
Понять из вышеназванного определения предназначение реле затруднительно, и ниже мы подробно разберём его предназначение.
Реле способно включать и выключать цепи с большим током, тем самым их наличие просто необходимо в цепях включения генератора, стартера, вентилятора охлаждения, обогрева задних зеркал, зажигания, которые способны потреблять большой ток с силой 30-40 Ампер.
Пример
Для того, чтобы при помощи ключа зажигания завести автомобиль, стартеру для запуска требуется порядка от 80 до 200 Ампер , и если в цепи зажигания будет отсутствовать реле, то провода замка зажигания просто-напросто расплавятся. Это произойдёт из-за того, что контакты этой цепи просто не предназначены для такой нагрузки. А реле в свою очередь при наличии в цепи, замыкает мощные контакты внутри корпуса, включает стартер, предотвращая излишнее нагревание и расплавление проводки и соединений.
Где находится реле?

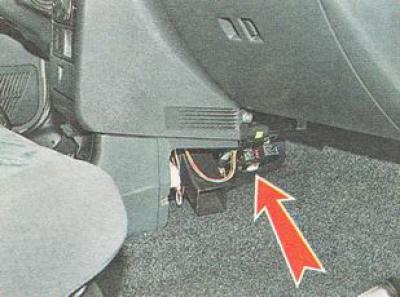

Расположение дополнительного блока реле в салоне автомобиля
Реле зажигания на ВАЗ-2112 расположено под левой ногой переднего пассажира, вместе с тремя реле и тремя предохранителями.
Как правило, оно находится крайней справа, на картинке ниже под цифрой « 6 «.
Предохранители и реле ВАЗ 2110 — 2112
Предохранители и реле ВАЗ 2110 — 2112, электрические схемы
Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.
Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.
Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13 — ряд предохранителей F1-F10
14 — ряд предохранителей F11-F20
Предохранители
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.
F10 (20 A) — резервный предохранитель.
F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.
F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.
F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.
F14 (10 A) — передняя противотуманная фара с левой стороны.
Аналогично предохранителю F4 для правой «противотуманки».
F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.
F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».
F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.
F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.
F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.
F20 (7,5 A) — задние противотуманные огни.
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

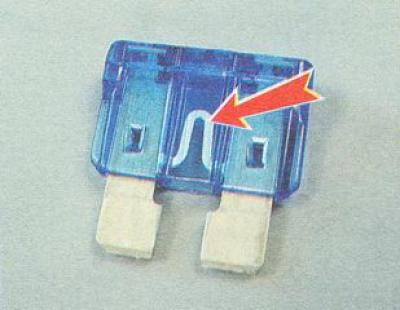

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
Блок предохранителей и реле ВАЗ 2110 2111 2112
Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов
Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.
для доступа к блоку нажмите на выключатель защелки и опустите блок вниз
Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)
для увеличения нажмите на изображении.
Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:
K1 — реле контроля исправности ламп;
K2 — реле очистителя ветрового стекла;
KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
K4 — реле включения ближнего света фар;
K5 — реле включения дальнего света фар;
K6 — дополнительное реле;
K7 — реле включения обогрева заднего стекла;
K8 — реле задних противотуманных фонарей;
F1-F20 — плавкие предохранители
Расшифровка предохранителей.
Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
Левая фара (ближний свет)
Левая фара (дальний сеет)
Правая противотуманная фара
Электродвигатели стеклоподъемников дверей
Переносная лампа (розетка)
Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
Лампы габаритного света правого борта
Правая фара (ближний свет)
Правая фара (дальний сеет). Контрольная лампа включения дальнего света
Левая противотуманная фара
Электрообогрев сидений. Блокировка замка багажника
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.
Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
Лампы задних противотуманных фонарей
В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.
Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

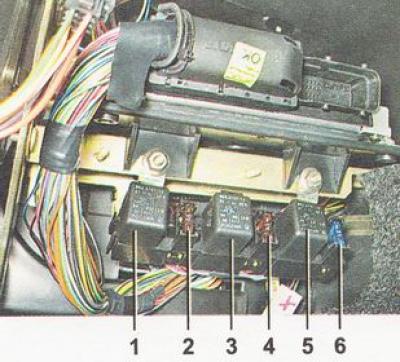

Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами.
Все дополнительные предохранители 15 А
1 — модуль зажигания, контроллер; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха; 3 — реле топливного насоса, предохранитель бензонасоса , форсунки. Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания)
Порядок номерации и цвета проводов штекеров
Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12 (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):
K1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); K2 – реле очистителя ветрового стекла (реле дворников); K3 – реле-прерыватель указателей поворота и аварийной сигнализации; K4 – реле включения ближнего света фар; K5 – реле включения дальнего света фар; K6 – дополнительное реле; K7 – реле включения обогрева заднего стекла; K8 – резервное реле (отсутствует на ВАЗ 2110)
Таблица внешних соединений монтажного блока.
противотуманная фара (левая)
двигатель блокировки замка багажника, подогрев сидений
реле блокировки дверей
реле противотуманных фар
противотуманная фара (правая)
габарит (левый задний)
переключатель наружного освещения
лампы освещения номерного знака, выкл. освещения приборов
габарит (правый задний)
эл. двигатель очистителя ветрового стекла, переключатель очистителя и омывателя ветрового стекла.
переключатель наружного освещения
выключатель противотуманных фар
выключатель аварийной сигнализации
замок зажигания (кл. 15), подрулевой переключатель
переключатель очистителя и омывателя ветрового стекла
подрулевой переключатель света фар
ближний свет (левый фонарь)
ближний свет (правый фонарь)
генератор (кл. 30)
генератор (кл. 30)
генератор (кл. 30)
бортовая система индикации
выключатель аварийной сигнализации
выключатель аварийной сигнализации
штекер переносной лампы
выключатель обогрева заднего стекла, лампа обогрева заднего стекла
подрулевой переключатель омывателя и очистителя ветрового стекла
эл. двигатель очистителя ветрового стекла
подрулевой переключатель омывателя и очистителя ветрового стекла
подрулевой переключатель, лампа замка зажигания
лампы стоп- сигналов, часы, лампа освещения салона
дальний свет (левый фонарь)
элемент обогрева заднего стекла
контроллер отопителя, лампа освещения вещевого ящика
дальний свет (правый фонарь)
Двигатель очистителя ветрового стекла, клапан рециркуляции САУО
эл. вентилятор охлаждения, звуковой сигнал
Снятие и установка блока предохранителей.
для увеличения нажмите на изображении.
Видео как заменить блок предохранителей ваз-2110
Взято с “Делай Авто”
Схемы электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ-2112.
Для увеличения нажмите на изображении затем на крестик справа внизу.
Схема электрооборудования автомобиля ВАЗ-2110: 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — датчик включения электродвигателя вентилятора; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — генератор; 7 — датчик уровня масла; 8 — блок управления электромагнитным клапаном карбюратора; 9 — контроллер отопителя; 10 — выключатель клапана рециркуляции; 11 — лампа подсветки рычагов управления отопителем; 12 — коммутатор; 13 — концевой выключатель карбюратора; 14 — датчик контрольной лампы давления масла; 15 — свечи зажигания; 16 — электромагнитный клапан карбюратора; 17 — датчик указателя температуры охлаждающей жидкости; 18 — датчик-распределитель зажигания; 19 — катушка зажигания; 20 — стартер; 21 — электродвигатель вентилятора отопителя; 22 — дополнительный резистор электродвигателя отопителя; 23 — датчик скорости; 24 — выключатель света заднего хода; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — датчик уровня тормозной жидкости; 28 — колодки для подключения электродвигателя омывателя заднего стекла; 29 — аккумуляторная батарея; 30 — электродвигатель омывателя ветрового стекла; 31 — датчик уровня омывающей жидкости; 32 — датчик уровня охлаждающей жидкости; 33 — моторедуктор очистителя ветрового стекла; 34 — монтажный блок; 35 — колодки для подключения жгута предупредительного света; 36 — переключатель наружного освещения; 37 — комбинация приборов; 38 — выключатель заднего противотуманного света; 39 — контрольная лампа противотуманного света; 40 — контрольная лампа обогрева заднего стекла; 41 — часы; 42 — выключатель обогрева заднего стекла; 43 — подрулевой переключатель; 44 — колодка для переключения проводов при установке блок-фар другого типа; 45 — регулятор освещения приборов; 46 — выключатель зажигания; 47 — колодки для подключения жгута проводов очистителей фар; 48 — розетка для переносной лампы; 49-передний плафон освещения салона; 50 — выключатель стоп-сигнала; 51 — плафон освещения салона; 52 — блок бортовой системы контроля; 53 — датчик указателя уровня топлива; 54 — выключатель аварийной сигнализации; 55 — датчик ремня безопасности водителя; 56 — прикуриватель; 57 — лампа подсветки пепельницы; 58 — выключатель лампы освещения вещевого ящика; 59 — колодка для подключения бортового компьютера; 60 — лампа освещения вещевого ящика; 61 — боковые указатели поворота; 62 — выключатели в стойках передних дверей; 63 — выключатели в стойках задних дверей; 64 — выключатель контрольной лампы стояночного тормоза; 65 — фонарь освещения багажника; 66 — датчик температуры для системы отопления; 67 — наружные задние фонари; 68 — внутренние задние фонари; 69 — фонари освещения номерного знака; 70 — элемент обогрева заднего стекла; 71 — колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.
Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер “Январь-4”): 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — звуковой сигнал; 4 — вентилятор системы охлаждения; 5- выключатель света заднего хода; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик контрольной лампы давления масла; 9 — датчик уровня масла; 10 — свечи зажигания; 11 — форсунки; 12 — регулятор холостого хода; 13 — колодки электронного блока управления; 14 — датчик положения дроссельной заслонки; 15 — датчик положения коленчатого вала; 16 — модуль зажигания; 17 — датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 — стартер; 19 — колодка диагностики; 20 — датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 — датчик скорости; 22 — реле включения бензонасоса; 23, 35, 39 — плавкие предохранители; 24 — электробензонасос; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — вентилятор отопителя; 28 — насос омывателя ветрового стекла; 29 — датчик уровня омывающей жидкости; 30 — датчик уровня тормозной жидкости; 31 — датчик уровня охлаждающей жидкости; 32 — моторедуктор стеклоочистителя; 33 — дополнительный резистор вентилятора отопителя; 34 — реле включения питания системы впрыска; 36 — клапан продувки адсорбера; 37 — датчик массового расхода воздуха; 38 — реле включения вентилятора системы охлаждения; 40 — переключатель наружного освещения; 41 — датчик детонации; 42 — датчик концентрации кислорода (подогреваемый лямбда-зонд); 42* — СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 — контрольная лампа противотуманного света; 44 — контрольная лампа обогрева заднего стекла; 45 — выключатель противотуманного света; 46 — выключатель обогрева заднего стекла; 47 — комбинация приборов; 48 — монтажный блок; 49 — датчик уровня топлива; 50 — выключатель зажигания; 51 — регулятор яркости подсветки приборов; 52 — подрулевой переключатель; 53 — лампа подсветки рычагов управления отопителем; 54 — выключатель аварийной сигнализации; 55 — электронный блок управления отопителем; 56 — выключатель клапана рециркуляции; 57 — блок индикации бортовой системы контроля; 58 — боковые указатели поворота; 59 — датчик температуры для системы отопления; 60 — плафон освещения салона; 61 — передний плафон освещения салона; 62 — розетка для переносной лампы; 63 — электронные часы; 64 — выключатели в стойках передних дверей; 65 — выключатели в стойках задних дверей; 66- лампа освещения вещевого ящика; 67 — выключатель освещения вещевого ящика; 68 — прикуриватель; 69 — лампа освещения пепельницы; 70 — выключатель стоп-сигнала; 71 — элемент обогрева заднего стекла; 72 — наружные задние фонари; 73 — внутренние задние фонари; 74 — лампы освещения номерного знака; 75 — лампа освещения багажника.
Схема электрооборудования автомобиля с кузовом “седан” (кроме узлов и деталей системы впрыска):
Схема электрооборудования автомобиля с кузовом “универсал” (кроме узлов и деталей системы впрыска).
Блок предохранителей и реле ВАЗ 2110
Чтобы определить нахождение реле стартера ВАЗ 2110, необходимо разобраться со схемой предохранителей и автомобиля в целом. Поскольку функций у классической «десятки» не так много, то и самих элементов небольшое число. Описание назначения всех деталей поможет любому владельцу машины быстрее разобраться с любыми проблемами и провести диагностику машины.
Схема реле и предохранителей ВАЗ 2110
Очиститель переднего стекла
Реле-прерыватель указателей поворота и аварийной сигнализации
Включение дальних фар
Дополнительное реле стартера
Обогрев заднего стекла
Задний противотуманный свет
Сила тока ( ампер )
Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
Ближняя левая фара
Дальняя левая фара
Правый противотуманный свет
Электродвигатели стеклоподъемников дверей
Переносная лампа или розетка
Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
Обогрев заднего стекла. Включение обогрева заднего стекла
Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
Правый габаритный свет
Правый ближний свет
Правый дальний свет. Контрольная лампа включения дальнего света
Левый противотуманный свет
Электрообогрев сидений. Блокировка замка багажника
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
Задний противотуманный свет
Где находится главное реле ВАЗ 2110
За какую электроцепь отвечают
Клапан продувки адсорбера. Датчик скорости. Датчик подогрева. Датчик расхода воздуха
Бензонасос и его реле. Форсунки.
Среди дополнительных реле:
Главное реле зажигания
Реле стартера ВАЗ 2110: характеристики
У модели 2110 с инжектором 2 реле стартера — одно из них главное и находится в основном блоке, а второе — непосредственно на конструкции этого элемента зажигания. Его задача состоит в возврате шестерни стартера в первоначальное положение и синхронизации работы узлов.
Местоположение дополнительное реле стартера ВАЗ 2110
Разместилось в основном блоке предохранителей и реле. Там оно обозначено номером К6.
Местонахождение реле блокировки стартера ВАЗ 2110
Разместилось в главном блоке, внутри салона машины.
Возможные неисправности
Основные поломки реле стартера 2110, которые выделяют автовладельцы, включают:
- окисление проводов и элементов соединения;
- разрывы цепей питания;
- проблемы с креплением;
- проблемы срабатывания.
Первая из проблем устраняется зачисткой проводов или их заменой. Только сменой поврежденного элемента можно устранить разрыв в цепи питания. Третья проблема – самая простая в решении, поскольку достаточно завинтить гайки. При сложностях срабатывания необходимо менять поломавшуюся деталь.
Средняя стоимость нового реле стартера для ВАЗ 2110 колеблется в пределах от 600 до 850 рублей.
Где находится реле и предохранитель бензонасоса ВАЗ 2110
Они расположены в дополнительном монтажном блоке, который находится под капотом автомобиля. Их общие характеристики мало отличаются установлен ли мотор на 8 или на 16 клапанов. Также и цена практически одинаковая, в пределах от 80 до 200 рублей. Как выглядит реле можно узнать из фото.
А о процессе замены — из видео.
Реле зажигания ВАЗ 2110
Отвечает за исправную работу электроцепей всей зажигательной системы, находится в дополнительном блоке. Оно также называется главным реле.
Где находится реле генератора ВАЗ 2110
Можно найти в монтажном блоке «десятки», который расположен в салоне.
Местонахождение реле зарядки ВАЗ 2110
Как и большинство других реле, можно найти в основном блоке.
Местонахождение реле сигнала ВАЗ 2110
Реле звукового сигнала расположено в блоке салона «десятки» под номером К3.
Расположение реле поворотов ВАЗ 2110
Под номером К4 легко обнаружить среди других в главном блоке предохранителей.
Местонахождение реле дворников ВАЗ 2110
Реле стеклоподъемников ВАЗ 2110: расположение
Реле стеклоподъемников классической ВАЗ-овской модели находится в основном блоке предохранителей.
Предохранитель и реле ближнего света ВАЗ 2110: расположение
Они не позволяют перегореть электроцепи, отвечающей за работу фонарей, в то время как реле помогает ей функционировать. Расположены в основном блоке. Обозначаются — К4. Каждая ближняя лампа со своим предохранителем: у левой — F2, а у правой — F12.
Где находится реле ПТФ ВАЗ 2110
Подогрев сидений ВАЗ 2110: расположение реле
Находится в салоне авто.
Расположение реле вентилятора ВАЗ 2110
Реле электровентилятора ВАЗ 2110 находится в дополнительном монтажном блоке и на схеме обозначено под номером 4.
Реле зажигания ваз 2112
Блок предохранителей ваз 2112
Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.
Схема
К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.
Жрет ремень грм по ссылке.
F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты
F2 — 7,5A — Ближний свет (левая фара)
F3 — 10A — Дальний свет (левая фара)
F4 — 10A — Передняя правая противотуманная фара
F5 — 30A — Электрические двигатели стеклоподъемников дверей
F6 — 15A — Переносная лампа (прикуриватель)
F7 — 20A — Звуковой сигнал, вентилятор радиатора
F8 — 20A — Элемент обогрева заднего стекла
F9 — 20A — Очиститель и омыватель лобового стекла
F10 — 20A — Резервный
F11 — 5A — Лампы габаритного света правой стороны
F12 — 7,5A — Ближний свет (правая фара)
F13 — 10A — Дальний свет (правая фара)
F14 — 10A — Противотуманная фара (левая)
F15 — 20A — Электрический обогрев сидений
F16 — 10A — Поворотники, аварийный сигнал
F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал
F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель
F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.
F20 — 7,5A — Противотуманные задние фары
Дополнительный блок реле находится с левой стороны в ногах пассажира
Обозначения реле и предохранителей:
1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание
Главное реле ваз 2110 признаки неисправности
На автомобиле цепи системы управления двигателем защищены тремя плавкими предохранителями.
Реле и предохранители системы управления двигателем установлены под консолью панели приборов.
Примечание. Правая накладка консоли панели приборов снята.
Предупреждение. Перед выполнением работы по замене предохранителей и реле ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем.
Реле и предохранители системы управления двигателем: 1 — главное реле; 2 — предохранитель ЭБУ и цепей системы управления двигателем F1 (7,5А); 3 — реле включения электровентилятора системы охлаждения двигателя; 4 — предохранитель ЭБУ F2 (7,5А); 5 — реле включения топливного насоса; 6 — предохранитель цепи топливного насоса F3 (15А)
В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда.
Неисправный предохранитель можно определить по перегоревшей нити.
Рекомендация. Иногда нить предохранителя остается целой, в то время как ее соединение с выводами предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.
Предупреждение. Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов
Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.
для доступа к блоку нажмите на выключатель защелки и опустите блок вниз
Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)
для увеличения нажмите на изображении.
Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:
K1 — реле контроля исправности ламп;
K2 — реле очистителя ветрового стекла;
KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
K4 — реле включения ближнего света фар;
K5 — реле включения дальнего света фар;
K6 — дополнительное реле;
K7 — реле включения обогрева заднего стекла;
K8 — реле задних противотуманных фонарей;
F1-F20 — плавкие предохранители
Расшифровка предохранителей.
Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
Левая фара (ближний свет)
Левая фара (дальний сеет)
Правая противотуманная фара
Электродвигатели стеклоподъемников дверей
Переносная лампа (розетка)
Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
Лампы габаритного света правого борта
Правая фара (ближний свет)
Правая фара (дальний сеет). Контрольная лампа включения дальнего света
Левая противотуманная фара
Электрообогрев сидений. Блокировка замка багажника
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.
Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
Лампы задних противотуманных фонарей
В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.
- Устройство и замена реле топливного насоса
- Устройство и основные функции реле топливного насоса
- Расположение, и признаки неисправности реле
- Причины неполадок детали
- Как заменить реле топливного насоса в автомобиле, пошаговая инструкция
Сегодня мы с вами поговорим о реле топливного насоса. Не многие автолюбители и владельцы автомобилей сталкивались с проблемами реле топливного насоса, скорее эту проблему обнаруживали в сервисных центрах. В этой статье мы рассмотрим устройство и функции реле, расскажем о причинах неполадок и научим вас проводить замену.
Устройство и основные функции реле топливного насоса
Для начала, нужно увидеть само реле, которое представлено на картине ниже.
По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее:
- 31– масса;
- 30– +12В постоянное (вне зависимости от зажигания);
- 15– +12 при включенном зажигании;
- 50– +12 когда работает стартер;
- TD– сигнал от системы зажигания;
- TF– сигнал о температуре двигателя от блока управления впрыском КЕ.
- Выходы: 87– подаёт питание на бензонасос;
- 87H– обогрев датчика кислорода;
- 87V– включает пусковую форсунку.
Неисправности реле топливного насоса можно выявить, когда какая-либо функция не выполняется. Для правильной диагностики неисправностей, приведём ниже функции, которые выполняет реле:
1.Управление работой топливного насоса. Когда включается зажигание – реле создаёт давление (в топливных магистралях), методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе «движка».
2. Обогрев датчика кислорода. Обогрев ДК включается на всех реле по разному: на одном – вместе с БН, на другом – через собственный транзистор. На старых версиях реле ТН не существовало обогрева датчика кислорода, но обогрев проводился (при работе насоса работал обогрев ДК).
3. Включение пусковой форсунки (ПФ) при пуске «холодного» двигателя. По времени, ПФ работает сколько же, сколько и стартер и зависит от температуры двигателя. Реле ТН определяет, сколько должна работать пусковая форсунка (получает информацию о температуре от блока управления КЕ). Так, если температура двигателя достигает плюс 60 градусов, то ПФ включается на долю секунды, но при низкой температуре форсунка может включаться и на 8-10 секунд.
Расположение, и признаки неисправности реле
Переходим к рассмотрению признаков неисправностей в реле топливного насоса. Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле. Увидеть расположение вы можете на картинке ниже. Так же, местом установки реле ТН может быть область возле блока управления впрыском. Если рассматривать автомобили от ВАЗ, то реле находится под «торпедой».
Теперь узнаем признаки неисправного реле бензонасоса:
- Нет подачи питания на бензонасос;
- Постоянно гудит насос (должен выключатся, после достижения оптимального давления);
- Работает ТН даже после превышения максимального порога оборотов двигателя (данная функция есть не на всех автомобилях!)
Проводят диагностику реле ТН следующим образом: подключают лампочку между выходами 85 и 86. Если лампочка не горит после зажигания – реле неисправно. Ещё одни вариант: ставим перемычку между выходами 87 и 30; если после зажигания БН заработал, то реле сломано. Самым простым, но не самым дешёвым способом проверки является установка рабочего реле на место старого.
Причины неполадок детали
Мы знаем о том, что собой представляет реле ТН, и какие признаки его поломки или некорректной работы. Теперь рассмотрим возможные неисправности реле. Самой первой и самой очевидной причиной неполадок в реле является его естественный износ. У каждой детали есть свой срок службы, и когда он проходит – она ломается.
Если реле было относительно новым, то следует искать неполадки в списке ниже.
- Фабричный брак (не частое явление, но может быть и такое);
- Попадание влаги (реле на вид будет очень ржавое);
- Нарушение электрической цепи или короткое замыкание;
- Вышли из строя конденсаторы.
В таком случае говорят, что «перегорело реле», и нужно уже думать о том, менять его или заниматься починкой.
Как заменить реле топливного насоса в автомобиле, пошаговая инструкция
Для начала, вам нужно найти это самое реле. Как уже писалось выше, в зависимости от автомобиля, оно может находиться в разных местах. Поэтому, расположение реле ТН в данной статье может отличаться от расположения в вашем автомобиле. Но! Порядок замены будет оставаться прежним.
И так, начинаем замену реле бензонасоса:
- Демонтируем центральный подлокотник;
- Снимаем часть «торпеды», в которой находится пепельница и прикуриватель;
- Снимаем пластиковую защиту;
- Откручиваем гайки, которые крепят реле к кузову;
- Вытаскиваем старое реле и устанавливаем новое в пазы. Порядок сбора аналогичен порядку разбора.
Мы расписали причины и признаки неисправностей реле бензонасоса, рассмотрели его функционал и месторасположение. При диагностике отклонений от нужной работы, нужно немедленно заняться этой деталью автомобиля, так как если реле ТН полностью перестанет работать – вы не сможете завести автомобиль. Таким образом, прочитав эту статью, вы сможете сами произвести замену этой детали в своём гараже.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Источники:
http://carfrance.ru/gde-naxoditsya-rele-zazhiganiya-na-vaz-2112/
http://vmiredorog.ru/tehpomosch/161-blok-predohranitelej-i-rele-vaz-2110-2112/
http://avtoblokrele.ru/vaz/blok-predohranitelej-vaz-2110-2111-2112.html
http://rus-avtomir.ru/remont/rele-vaz-2110
http://vz12-up.ru/el/blok-predohranitelej-vaz-2112.html
http://l2rv.ru/info/glavnoe-rele-vaz-2110-priznaki-neispravnosti/
