Ваз 2106 регулировка фар

Направление пучков света фар — регулировка

На автомобиле установлены четыре фары: две наружные фары – дальнего и ближнего света и две внутренние фары – дальнего света.

Внимание! Направление пучков света фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.Для выполнения работы потребуется ровная вертикальная поверхность (экран) размером 2×1 м и помощник (или груз весом 75 кг).

Последовательность выполнения

1. Устанавливаем полностью заправленный и укомплектованный (запасное колесо, инструмент, домкрат) автомобиль на ровной горизонтальной площадке на расстоянии 5 м перпендикулярно к экрану (длина – 2 м, высота – 1 м).

2. Проверяем и при необходимости устанавливаем требуемое давление в шинах (см. “Шины – проверка давления”).

3. Покачиваем автомобиль сбоку, для равномерной установки пружин подвесок.

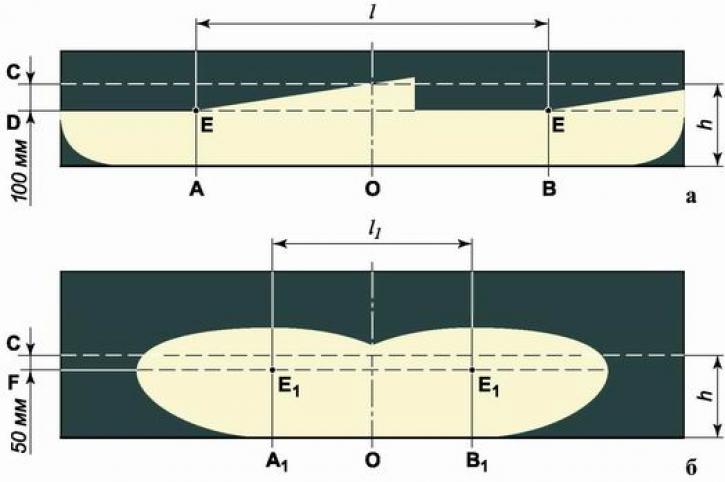

Схема разметки экрана для регулировки света фар: а – наружных: С – горизонтальная линия, соответствующая центрам фар; D – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола; l – расстояние между центрами наружных фар; б – внутренних: С – горизонтальная линия, соответствующая центрам фар; F – линия, проходящая через центры световых пятен; А1 и В1 – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола; l – расстояние между центрами внутренних фар

4. На экране наносим разметку (см. схему). Вертикальная линия О совпадает с плоскостью симметрии автомобиля. Вертикальные линии А и В проходят через точки соответствующие центрам наружных фар, a A1 и B1 – внутренних. Расстояние между центрами наружных фар равно 1180 мм, внутренних – 840 мм. Верхнюю горизонтальную линию С проводим на высоте центра фар от поверхности площадки. Ниже ее проводим линии центров световых пятен. Линия D для наружных фар на расстоянии 100 мм, линия F для внутренних на расстоянии 50 мм.

6. На сиденье водителя садится помощник или укладывается груз.

7. Включаем ближний свет.

8. Закрываем правую наружную фару куском картона или тканью.

9. Крестовой отверткой, вращая винт регулировки пучка света в вертикальном направлении, совмещаем верхнюю горизонтальную границу пучка света с линией D центра световых пятен.

10. Вращая крестовой отверткой винт регулировки пучка света в горизонтальном направлении, совмещаем место излома верхней границы светового пучка с точкой пересечения линий D и А.

11. Аналогично регулируем правую фару.

12. Для регулировки внутренних фар включаем дальний свет и закрываем наружные фары.

13. Попеременно закрывая внутренние фары, крестовой отверткой вращаем регулировочные винты, устанавливая центры световых пятен на пересечении линий F и A1 (или B1).

14. Выключаем фары и устанавливаем облицовки на место.

Регулировка фар Ваз 2106

Электросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.

Схема регулировки фар Ваз 2106

а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Как проводится регулировка фар ВАЗ-2106 своими руками

Регулировка света фар автомобиля ВАЗ-2106 должна производиться в специализированном автосервисе. Такие компании обычно используют оптические стенды, позволяющие без особых усилий добиться нужных результатов. Если же возможности обратиться к профессионалам у вас нет, можно выполнить необходимые настройки самостоятельно, используя так специальный экран. В данной статье мы подробно опишем процедуру регулировки оптики, а также дадим ряд полезных советов.

Подготовка к правильной настройке света фар

Если вы решились выполнять регулировку фар самостоятельно домашних условиях, необходимо делать это либо в темное время суток, либо в пасмурную погоду. Это позволит значительно лучше определять углы установки оптики на глаз. Кроме того, потребуется выполнить несколько подготовительных действий:

провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
на водительское место поместить груз весом 50-80 килограммов;
демонтировать облицовку оптики;
полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.

Читать еще: Троит двигатель ваз 2107

На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража.

Для максимально точной настройки желательно разметить экран таким образом, как это показано на схеме выше. Впрочем, можно обойтись и без этого, однако в данном случае вы вряд ли будете уверены в высокой точности проведения процедуры.

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

закрываем одну из фар тканью или картоном и активируем ближний свет;
с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать!
Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание!
Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Краткое содержание:

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание!
Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка:
1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание!
Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание!
Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание!
При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Читать еще: Замена сальника переднего моста уаз патриот

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание!
При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание!
Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик:
Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Регулировка фар Ваз 2106 Жигули

1 – фары;
2 – блок предохранителей;
3 – спидометр с сигнализатором включения дальнего света фар;
4 – реле включения ближнего света фар;
5 – переключатель света фар;

6 – реле включения дальнего света фар;
7 – генератор;
8 – выключатель наружного освещения;
9 – аккумуляторная батарея;
10 – выключатель зажигания.

Схема регулировки фар

а – наружные фары;
б – внутренние фары;
1 – горизонтальная линия, соответствующая центрам фар;
2 – линия, проходящая через центры световых пятен;

А и В – вертикальные линии, соответствующие центрам наружных фар;
С и Е – вертикальные линии, соответствующие центрам внутренних фар;
О – осевая линия;
h – расстояние центров фар от пола.

Правильность регулировки фар проверяем по расположению световых пятен на экране (см. рисунок).
Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм.
Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет.

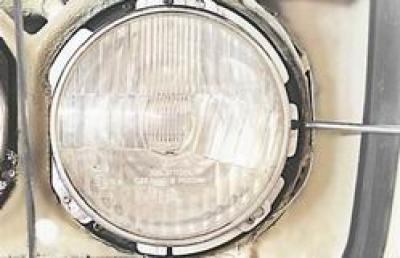

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране.

Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку (см. Замена решетки радиатора).

Так же регулируем наружную фару с другой стороны автомобиля.
Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке. Винт над фарой изменяет положение пучка по вертикали.

. а слева – по горизонтали.

Регулировать фары лучше в темное время суток либо в пасмурную погоду.

Про устройство и эксплуатацию автомобиля

Регулировка фар ваз 2106 своими руками. Регулировка света фар своими руками. Разметка и процесс регулировки

Правильно установить огни в автомобиле – это не только удобство для водителя, который лучше и до сих пор видит. Это также один из ключевых элементов безопасности для нас и водителей, идущих с противоположного направления. Проблема неуместных фар в легковых автомобилях особенно заметна на ночных маршрутах. Вероятно, вы были ослеплены автомобилем, идущим в противоположном направлении. Многие водители просто не беспокоятся о том, правильно ли освещают его огонь. Между тем, проверка и регулировка освещения должна проводиться при каждом техническом осмотре транспортного средства.

Схема регулировки фар Ваз 2106

Идеально установленный ближний луч должен освещать около 140 метров дороги впереди. Это практически невозможно, поэтому хорошее регулирование считается сфокусировать луч так, что впереди нашего транспортного средства можно было увидеть около 100 метров.

Как оценить настраиваете себя погружают в машину, каковы стандарты, и если вы можете сделать это самостоятельно? Как свет должен устанавливаться в легковом автомобиле, определяется законом, как и предельные значения. Кроме того, параметры устройства должны быть на одном уровне и выровнены по отношению к транспортному средству, и то же место, где проводится исследование также должны быть выровнены.

Ваз 2106 регулировка света фар

Читать еще: Уаз патриот бьет руль

Также рекомендуются одобрения ламп. Что означают эти буквы, стрелки и цифры? Этот параметр можно найти на лампе по кругу. Еще одна важная проблема – стрелки, показанные на рисунке. В центре внимания был поставлен на рынок в нашей стране, она должна быть адаптирована к вождению справа – стрелка указывает влево. Если на лампе есть две стрелки, после соответствующей настройки отражатель может быть адаптирован как к левому, так и к правому движению.

Среди отметок мы можем найти дополнительное число, например 1, 3%. Это информация, необходимая для установки света. Указывает значение наклона фар. Станции инспекции транспортных средств проверяют настройку света с помощью специального устройства. Он должен быть правильно выровнен с автомобилем.

Значение угла наклона фар устанавливается на ручке выше. Затем, наблюдая за проекцией нашего отражателя, мы должны установить правильную высоту. Используя бок о бок, мы гарантируем, что 15% отсечки на краю света и тени начнутся в центре светового луча.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

Что вам нужно делать шаг за шагом? Если на стоянке на расстоянии 10 метров до 10 метров х 1, 3 = 13 см или 6, 5 см на расстоянии 5 метров. Регулировка высоты границы света тени, установленной регулировки фары на стороне, так что начало скоса 15% света и тени границы началась в середине отражателя.

Определите, насколько высоки прожекторы на стене.
Расположите автомобиль на расстоянии предпочтительно 10 метров.
Он может быть немного другим, но не менее 5 метров.

Каждый владелец автомобиля в какой-то момент сталкивается с проблемой неправильной регулировки света передних фар: помимо того, что неотрегулированные фары не выполняют свою функцию в ночное время, так они еще создают угрозу для автомобилей, движущихся во встречном потоке.

На сегодняшний день существует три способа регулировки света: на СТО, с помощью специального оборудования и “по старинке”, т.е. вручную. Сейчас существует множество противников последнего способа, которые аргументируют это неточностью настройки и несоблюдением требований предъявляемых на техосмотре. К сожалению, в нашей стране не так много владельцев автомобилей, которые могут себе позволить качественное оборудование и воспользоваться услугами автосервиса, поэтому им доступна только ручная регулировка фар.

Порядок регулировки

Весь процесс можно разбить на три части:

Разметка ламп
Разметка на стене
Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

Мел, светящаяся лента либо что-то другое для разметки
Ровная стена
Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.
