Ваз 2114 датчик положения дроссельной заслонки

Какие признаки неисправности у ДПДЗ-ВАЗ 2114

После усовершенствования «девятки» ВАЗ-2114 получил инжекторный двигатель, для стабильной работы которого установлено большое количество датчиков и автоматических устройств, позволяющих через ЭБУ самостоятельно регулировать и держать под контролем работу систем автомобиля.

Изменения коснулись и принципа подачи бензина в двигатель. В предыдущих моделях он был механическим, а сейчас за этот процесс отвечает электроника. Также устранена механическая связь педали газа с дроссельной заслонкой, а регулировка холостого хода машины происходит за счет перемещения самой заслонки.

Контролируется подача топлива при помощи сигналов, поступающих из всех систем автомобиля на ЭБУ. Один из них – это датчик положения дроссельной заслонки, или, как его сокращенно называют, ДПДЗ.

Принцип работы

Автолюбителям старой закалки, привыкшим после поднятия капота видеть тяги механического привода педали газа, не ясно, что такое ДПДЗ, и как происходит его работа.

Датчик дроссельной заслонки, так же как и она сама, устанавливаются на одной оси. ДПДЗ – переменный резистор, принцип работы которого такой же как, например, регулятор звука на старых телевизорах и магнитолах. Он подключен к ЭБУ разъемом с тремя проводами, два из которых подключены к неподвижным контактам потенциометра, а третий к подвижному контакту. Один из неподвижных контактов присоединен к корпусу автомобиля, а на другой подается напряжение 5 вольт.

При повороте дроссельной заслонки подвижного контакта на потенциометр поступает разное напряжение, зависящее от угла поворота заслонки. ДПДЗ напрямую связан с датчиком холостого хода.

В процессе запуска двигателя при закрытом положении заслонки, на контроллер поступает сигнал с датчика и подключается РХХ для подачи необходимой порции воздуха.

Признаки неисправности ДПДЗ

В процессе работы двигателя ВАЗ-2114 могут случаться разные неполадки, некоторые из которых происходят по вине датчика регулировки холостого хода, поэтому его нужно проверять вместе с ДПДЗ.

Владельца ВАЗ-2114 должны насторожить следующие симптомы:

  1. Отсутствие холостого хода.
  2. Загорание лампы на щитке приборов.
  3. Подозрительная работа холостого хода.
  4. Двигатель работает нестабильно, при отпущенной педали газа глохнет.
  5. В некоторых положениях дроссельной заслонки происходят резкие рывки автомобиля.

правности датчика дроссельной заслонки должны подтолкнуть водителя к поиску причин произошедшего. Появление любого из приведенных симптомов свидетельствует о том, что необходима проверка ДПДЗ. Проверка датчика положения – заслонки процесс несложный, и его можно осуществить самостоятельно, но нужно иметь некоторые измерительные приборы.

Самостоятельная проверка ДПДЗ

Учитывая то, что с признаками неисправности датчика положения дроссельной заслонки освоены, можно самостоятельно проверить его рабочее состояние. Для того чтобы проверить датчик, нужно заранее подготовить тестер, мультиметр или обычный вольтметр со шкалой 15-20 вольт.

Проведение проверки будет осуществляться так:

  1. Откройте капот и найдите ДПДЗ. Он расположен возле дроссельной заслонки.
  2. Разъем надо отключить от датчика дроссельной заслонки.
  3. Переключите измерительный прибор в режим замера напряжения.
  4. «Минусовой» щуп прибора нужно подключить к кузову автомобиля, а вторым будет осуществляться проверка напряжения. Осмотрите разъем, и найдите вывод, обозначенный буквой А.
  5. Включите зажигание, и проверьте напряжение на этом выводе. Оно должно составлять 5 вольт. Если есть напряжение, значит, датчик вышел из строя, его нужно заменить или отремонтировать. В случае если напряжение намного ниже 5 В или вообще не обнаружено, следует проверить всю цепь питания, возможно, не работает контроллер.

Также можно проверить работоспособность ДПДЗ, не отключая его от разъема питания. Цель проверки та же – определение напряжения на датчике положения заслонки. После подключения измерительного прибора (для этого нужно щупом проколоть изоляцию возле разъема) и включения зажигания нужно осторожно провернуть пластиковую часто дроссельной заслонки, на тестере показания должны меняться в пределах 0,7-4 В.

Если под рукой есть омметр, можно проверить сопротивление потенциометра. Для проверки следует отсоединить разъем ДПДЗ, а щупы подключить к любым подвижному и неподвижному контактам. После того как начнется вращение сектора показатели измерительного прибора должны начать плавное перемещение. Скачки в показаниях стрелки будут свидетельствовать о неисправности.

Ремонтировать ДПДЗ не стоит, так как обычно причина неисправности в обрыве обмотки слоев, проводящих напряжение. Учитывая небольшую стоимость датчика, его проще заменить новым.

Завод-изготовитель датчиков положения дроссельной заслонки дает гарантию на 50 тыс. км пробега. Но в последнее время появились бесконтактные датчики, в которых нет подвижного элемента. Срок службы такого датчика практически неограничен.

Замена ДПДЗ

Заменить не рабочий ДПДЗ можно быстро и без особых усилий. Для этого понадобится всего одна крестообразная отвертка. Процесс замены происходит в следующем порядке:

  1. Снимаются клеммы с аккумулятора.
  2. Отключается разъем ДПДЗ. Для этого нужно оттянуть фиксатор разъема и потянуть его на себя.
  3. Снимается датчик. Чтобы его снять, нужно открутить два винта от патрубка.
  4. Между патрубком и ДПДЗ всегда находится поролоновая прокладка, играющая роль уплотнителя. Такая же должна быть в комплекте с новым ДПДЗ, поэтому при замене датчика также меняем прокладку. Винты крепления датчика затягиваем до упора, пока прокладка не сожмется полностью.
  5. Подключаем разъем с проводкой к датчику положения заслонки.
  6. Возвращаем клеммы аккумулятора на их начальное место.

После замены датчика его нужно проверить и в случае необходимости отрегулировать. Чтобы проверить правильность замены, нужно надавить на педаль газа, и если это невозможно, следует снять датчик и повернуть его на 90 градусов относительно заслонки.

Датчик положения дроссельной заслонки ВАЗ 2114: назначение, функции и замена

Модель ВАЗ-2114 получила принципиально новый алгоритм работы всех важнейших систем. Это обусловлено тем, что автомобиль оснастили инжекторным мотором. Для эффективной и продуктивной работы силового агрегата в системе «четырнадцатой» задействовано большое количество всевозможных датчиков и автоматизированных устройств, считывающих информацию и, передающих обработанные данные ЭБУ.

Датчик положения дроссельной заслонки ВАЗ-2114 является одним из тех механизмов, без которого эксплуатация автомобиля не представляется возможной. По какому принципу работает устройство, как заменить ДПДЗ в случае возникновения острой необходимости?

Назначение и принцип работы

В «четырнадцатой» регулировка подачи бензина осуществляется кардинально отличным способом, нежели в ранних моделях. Под капотом этого автомобиля водитель не сможет обнаружить тяги механического привода акселератора, так как за подачу топлива отвечает электроника.

Контролируются все регулировочные процессы блоком управления. ЭБУ принимает считанные данные различными датчиками. Датчик дроссельной заслонки на ВАЗ-2114 устанавливается на одной оси с самой заслонкой. Такой принцип исключает взаимосвязь акселератора с дроссельной заслонкой.

Производителем гарантирован минимальный срок службы датчика – 50 тыс. км. В настоящее время в продаже находятся бесконтактные механизмы, конструкция которых исключает наличие подвижного ползунка. Работать такие устройства могут неограниченное количество времени.

Как же работает это устройство? Всё предельно просто. Сам по себе датчик является переменным резистором. К ЭБУ механизм подключен разъёмом от которого идут три провода, с последующим подключением их к двум неподвижным и одному подвижному контакту потенциометра.

Предусмотрено также подключение одного неподвижного контакта к «массе», а на второй идёт напряжение. Работа ДПДЗ тесно сопряжена с датчиком ХХ, для контроля работы мотора на холостых оборотах. Как же определить работоспособность прибора и устранить любые отклонения в его работе?

Основные признаки неисправности ДПДЗ

Стоит учитывать, что различным датчикам в системе автомобиля ВАЗ-2114 порой свойственны одни и те же симптомы. При возникновении каких-либо отклонений в работе силового агрегата необходимо комплексно проверять всевозможные механизмы на их работоспособность.

К основным болезненным симптомам, свойственным именно ДПДЗ ВАЗ-2114, стоит отнести:

  1. Нестабильность оборотов во время холостого хода.
  2. Дерганье автомобиля в определенном положении акселератора.
  3. Полное отсутствие холостого хода.

Появление хотя бы одного из этих признаков говорит о том, что необходимо проводить проверку датчика дроссельной заслонки. Определить работоспособность устройства можно самостоятельно, не прибегая к услугам специалистов. Для это достаточно несколько минут времени, работа по диагностике и замене занимает у опытного водителя менее одного часа.

Начинающие водители могут столкнуться с некоторыми трудностями, но преодолимыми. Для правильной диагностики необходимо иметь некоторые познания в области электротехники. Также необходимо вооружиться определенными приборами для измерения показаний.

Проверка датчика дроссельной заслонки

Для проведения диагностики необходимо иметь под рукой тестер и вольтметр.

Далее порядок работы сводится к следующим действиям:

  1. Открыть капот и обнаружить ДПДЗ.
  2. Отсоединить разъёмы.
  3. Выставить вольтметр в режим измерения напряжения.

«Минусовой» щуп подключить к кузову автомобиля, а «плюсовой» соединить с выводом на колодке, обозначенным символом «А». Если показатель напряжения близок к нулю, то можно сделать вывод, что ДПДЗ исправен, а неисправность может быть заключена в самой цепи. Если же напряжение равняется 5 В, то можно судить о неисправности самого датчика.

Если ДПДЗ поломался, не стоит пытаться отремонтировать его. Проще приобрести новый экземпляр и забыть о поломке. В противном случае придется затратить немыслимое количество свободно времени и средств, при этом нет никаких гарантий, что устройство в будущем будет работать исправно.

Также не лишним будет проверка сопротивления потенциометра, если под рукой имеется омметр. Для этого необходимо освободить разъёмы ДПДЗ, щупы прибора подсоединить к любому из контактов. Резкое изменение в показаниях, так называемые скачки, будут свидетельством о том, что устройство работает неправильно. Датчик дроссельной заслонки 2114 в большинстве случаев не подлежит замене, так как наиболее частой причиной его поломки является обрыв токопроводящего слоя.

Читать еще:  Субару легаси расход топлива

Инструкция по замене датчика на ВАЗ-2114

Осуществить замену механизма сможет с легкостью, как опытный водитель, так и начинающий. Для проведения всей работы достаточно иметь под рукой только отвертку.

Процесс замены устройства сводится к выполнению следующей работы:

  • первым делом необходимо обесточить авто, снять минусовые клеммы;
  • после чего отсоединить разъёмы датчика;
  • освободить два винта и демонтировать сам механизм;
  • подключить обратно всё разъёмы;
  • вернуть клеммы аккумулятора в начальное положение.

На этом установка нового датчика дроссельной заслонки на ВАЗ-2114 считается завершенной. Специалисты рекомендуют сразу же производить проверку нового механизма. Для этого следует сразу же после монтажа нового устройства нажать на педаль газа. Если сделать это невозможно, сто следует изменить расположение ДПДЗ.

Во время установки нового экземпляра желательно поменять и поролоновую прокладку, которая исполняет роль уплотнителя между патрубками и устройством. Как правило, новая прокладка идёт в комплекте вместе с новым датчиком. Предварительно необходимо очистить место старой прокладки, после чего установить новую.

Полезное видео

Дополнительную информацию по замене ДПДЗ вы сможете почерпнуть из видео ниже:

Заключение

ДПДЗ на ВАЗ 2114 выполняет одну из ключевых задач в работе электронной системы управления инжекторным мотором. Необходимо регулярно проводить плановое техническое обслуживание автомобиля и следить за состоянием его основных систем.

Особенно важно убедиться в работоспособности и исправности деталей и механизмов автомобиля перед длительным путешествием. Тогда дорога не принесет сюрпризов, а машина будет безотказно работать еще долгое время.

Как проверить датчик положения дроссельной заслонки ВАЗ-2114?

ВАЗ-2114 – это усовершенствованная версия «девятки». На эту «Ладу» устанавливались практически такие же моторы. Однако главным отличием является инжекторный впрыск. В 14-й «Ладе» полностью отошли от старых карбюраторов. Однако новая система требовала наличия новых датчиков. Чтобы мотор работал исправно, в конструкции действуют десятки датчиков. Они считывают сигналы и передают их на электронный блок. Среди таких сигналов стоит отметить температуру охлаждающей жидкости, давление масла, концентрацию СО в выхлопных газах, положение коленвала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

ДПДЗ представляет собой устройство, которое служит для преобразования углового положения воздушной заслонки в постоянный ток. Такой элемент устанавливается на всех автомобилях с впрыском топлива. Информация от датчика о состоянии пропускного клапана идет на коллектор. Сам ДПДЗ может быть разного типа – пленочным либо магнитным (бесконтактным). Устроен он так же, как и воздушный клапан. Когда элемент в открытом состоянии, давление в системе аналогично атмосферному. Но как только деталь закрывается, внутри снижается давление – образуется вакуум.

В конструкции датчика положения электронной дроссельной заслонки ВАЗ-2114 есть переменный и постоянный резистор. Сопротивление обоих составляет порядка восьми Ом. А вот напряжение на выходе может меняться. Данный показатель зависит от положения самой дроссельной заслонки. За этими процессами также следит специальный контроллер. В зависимости от полученных сигналов от ДПДЗ, система регулирует количество концентрации воздуха и топлива в смеси. Если возникает малейшая неисправность датчика положения дроссельной заслонки, ВАЗ-2114 будет работать некорректно. Двигатель получит слишком много горючего. В обоих случаях мотор терпит значительные нагрузки, теряется эластичность его работы.

Где установлен?

Находится данный элемент в дроссельном узле.

Если говорить более конкретно, то датчик закреплен на корпусе заслонки (соединен с ее осью), рядом с регулятором холостого хода двигателя.

Ресурс

Сколько служит на автомобиле ВАЗ-2114 датчик положения дроссельной заслонки? Замена данному элементу не требуется ближайшие 50 тысяч километров. Именно такой срок службы в среднем у ДПДЗ на ВАЗе. Но поскольку пробег большинства авто данной модели уже давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элемента. Как определить, что деталь неработоспособна? Об этом расскажем ниже.

Признаки

Существует несколько симптомов, которые говорят о неисправности данного элемента:

  • Высокие обороты на холостом ходу. Также подобная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на значительно больший угол. Из-за этого в камеру поступает много кислорода. А чем больше воздуха, тем быстрее будет сгорать смесь. Соответственно, из-за этого неконтролируемо растут обороты.
  • Снижение мощности двигателя. Такое может возникать из-за неправильного приготовления рабочей смеси. Она содержит больше кислорода, чем положено. В результате мотору не хватает энергии, чтобы выработать крутящий момент. Наряду с этим заметно падает разгонная динамика автомобиля.
  • Рывки при нажатии на педаль акселератора. Суть проблемы проста – в момент нажатия на газ в цилиндры поступает больше воздуха. А поскольку его концентрация и так выше нормы, наблюдаются провалы и мотор не может выйти на нормальные обороты в движении.
  • Самопроизвольное выключение двигателя на ходу. Это тоже происходит из-за большой концентрации воздуха. В камере сгорания не хватает топлива, чтобы произвести рабочий ход поршня. Из-за этого мотор троит и попросту глохнет.

Причины

Ранеее мы рассмотрели причины некорректной работы силового агрегата. Как видите, сбои происходят из-за неправильной концентрации воздуха в смеси.

Но по каким причинам выходит из строя сам датчик положения дроссельной заслонки на ВАЗ-2114? Среди причин неисправностей ДПДЗ следует выделить:

  • Сгоревшие контакты. Подвижный контакт датчика при открытии заслонки начинает перемещаться, контактируя с резистивным полем. При длительной эксплуатации поле разрушается и исчезает контакт. Сигнал больше не может передаваться на контроллер, из-за чего система не может нормально работать.
  • Окисление контактов. И если в первом случае их уже не восстановить, то в данной ситуации можно попытаться вернуть датчику работоспособность. Так, для восстановления окисливших контактов брызгают смазку ВД-40 в колодку и в пространство под крышкой. Эта смазка содержит в себе антикоррозионные присадки, которые разъедают ржавчину. В половине случаев это помогает вернуть датчику жизнь.
  • Износ подложки ДПДЗ. Однако она присутствует в конструкции только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Неполное закрытие заслонки. В таком случае можно подпилить надфилем посадочное место датчика положения дроссельной заслонки ВАЗ-2114, и мотор будет заново исправно работать.

Диагностика

Ее можно осуществить своими руками. Однако проверка датчика положения дроссельной заслонки ВАЗ-2114 должна осуществляться при помощи специального прибора – мультиметра. Его нужно перевести в режим измерения напряжения и подключить на массу. Красным щупом следует подключиться к положительному выводу «А». Он находится на корпусе разъема ДПДЗ. Обратите внимание, что замеры производятся при включенном зажигании. Иначе значение всегда будет равно нулю. Включив зажигание, смотрим на результаты. Напряжение на выводе должно составлять пять Вольт. Допускается незначительная погрешность в районе 0.3 В. Если напряжение составляет меньше, чем 4.7 В, данный элемент неисправен и подлежит замене.

Если мультиметр показал ноль при включенном зажигании, возможно, произошел обрыв в цепи и напряжение попросту не доходит до датчика. Но если с проводами все в порядке, значит вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности – полное отсутствие напряжение на выводах ДПДЗ.

Диагностика: способ №2

Также можно проверить работу элемента, не отключая с него разъем. Для этого понадобится тот же мультиметр. Им мы будем проверять наличие напряжения на датчик. При включенном зажигании на выводах будет заметен плавный рост напряжения от 0,8 до 4 В.

Одновременно с этим нужно вращать пластиковый сектор воздушной заслонки. Разъем датчика обязательно должен быть подключен. А напряжение проверяется путем прокалывания провода щупом мультиметра.

Способ №3

Переключаем наш измерительный прибор в режим омметра. Далее отключаем разъем от датчика.

После подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если вращать сектор, стрелка омметра будет плавно перемещаться. Наличие резких скачков стрелки свидетельствует о неисправности ДПДЗ.

Какой выбрать?

Обратите внимание, что датчики положения дроссельной заслонки ВАЗ-2114 не подлежат ремонту. Этот элемент меняется целиком на автомобиле. Существует несколько производителей ДПДЗ для «Лады-Самары-2»:

Последний устанавливается на «Ладу» с завода. Служит он достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Они стоят порядка 600-900 рублей.

Но служат очень долго – отмечают отзывы. Не стоит покупать резистивные датчики. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (та самая «Автоэлектрика»), он является бесконтактным и продается по цене в тысячу рублей. Отзывы о нем положительные. Единственный недостаток – это высокая цена. Но она полностью оправдана ресурсом данной модели датчика.

Замена

Меняется данный элемент достаточно просто. Нужно открыть капот и определить местоположение датчика.

Далее при помощи отвертки отжать пластиковую защелку и вынуть колодку с проводами. После этого выкрутить болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ДПДЗ вынимается и прокладка. На ее место устанавливается новая, из поролона. Затем на нее монтируется и сам новый датчик. Крепится он на тех же двух болтах. Следует закручивать плотно, дабы исключить лишние вибрации (от них деталь может некорректно работать). После этого подключаем колодку с проводами и производим первый запуск. Работа мотора должна стабилизироваться.

Читать еще:  Мазда 6 объем бака

ДПДЗ на ВАЗ 2114: признаки неисправности, проверка работы и порядок замены датчика

Появившиеся после модернизации «девятки» ВАЗ 2114 оснащаются инжекторным двигателем. Для обеспечения стабильной работы такого мотора, устанавливается большое количество автоматических устройств, они самостоятельно контролируют, регулируют бесперебойную работу абсолютно всех систем силового агрегата.

Разобранный датчик положения дроссельной заслонки

Коренным образом изменён принцип регулировки подачи бензина в двигатель. Раньше он был механическим, а теперь подачей топлива управляет электроника. Исключается механическая связь педали газа с дроссельной заслонкой. Для регулировки холостого хода перемещается сама заслонка.

Контроль подачи и расхода топлива осуществляется блоком управления, на который поступают сигналы от датчиков с разных систем двигателя. Одним из них является датчик положения дроссельной заслонки, или ДПДЗ, как сокращённо его называют механики.

О ПРИНЦИПЕ ЕГО РАБОТЫ

Большинству водителей совершенно непонятно о том, что такое ДПДЗ. Открывая капот машины, они по привычке разыскивают тяги механического привода педали газа, а затем с удивлением отмечают их отсутствие. Потом длительное время мучаются над вопросом о том, как там всё происходит.

ДПДЗ и сама дроссельная заслонка устанавливаются на одной оси. ДПДЗ представляет собой переменный резистор. Кто не знает что это такое, пусть вспомнит, как проводилась регулировка звука или яркости на старых моделях телевизоров или радиоприёмников.

Датчик дроссельной заслонки подключен к электронному блоку управления разъёмом с тремя проводами. Они подключаются к двум неподвижным контактам потенциометра и одному подвижному. Один из неподвижных контактов подключается к «массе» автомобиля, а на второй неподвижный контакт подаётся напряжение равное 5 вольт.

При повороте заслонки подвижный контакт перемещается по токопроводящему слою резистора. Результатом этого перемещения на выходе потенциометра будет различное напряжение, зависящее только от угла поворота заслонки.

ДПДЗ имеет связь с прибором, который отвечает за холостой ход в работе мотора, это датчик ХХ. При пуске мотора, когда заслонка будет находиться в закрытом положении, контроллер получает сигнал от этого датчика, а затем подключает РХХ для подачи дополнительной порции воздуха.

Следует отметить, что ДПДЗ на автомобиле ВАЗ 2115 имеет такую же конструкцию, как и у ВАЗ 2114, который был описан в этой статье ранее.

Давайте теперь рассмотрим, как проверить датчик положения дроссельной заслонки у этих автомобилей. Эти «ВАЗы» более «продвинуты» по сравнению с предшественниками. На панели приборов этих автомобилей появилась периодически загорающаяся надпись «Check Engine». В нормальных условиях эта надпись после включения зажигания должна потухнуть примерно за половинку секунды. Если этого не произошло, значит, электронным блоком управления была обнаружена неисправность в одной из систем, которые обслуживают двигатель.

Для считывания кода неисправности используют современные мотор-тестеры. При его отсутствии можно попробовать проверить ДПДЗ самостоятельно.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ ДПДЗ

Иногда сбои в работе мотора могут произойти по вине датчика, отвечающего за холостой ход двигателя, поэтому рекомендуют проводить их совместную с ДПДЗ проверку.

Водителя настораживают такие признаки неисправности ДПДЗ:

  • Горит сигнальная лампа на панели приборов;
  • «Плавают» холостые обороты;
  • Работа мотора отмечается нестабильностью. Возможна его полная остановка при отпущенной педали газа;
  • В одном из положений дроссельной заслонки наблюдаются рывки автомобиля;
  • Полное отсутствие холостого хода.

Такие признаки неисправности датчика дроссельной заслонки ВАЗ 2114 должны подтолкнуть водителя к анализу происшедшего. Проявление любого одного из этих признаков, говорит о том, что нужна проверка датчика положения дроссельной заслонки. Проверить датчик дроссельной заслонки ВАЗ 2114 можно самостоятельно. Эта операция не относится к разряду сложных, но требует небольших познаний в области электротехники. Для её проведения нужны измерительные приборы.

КАК САМОСТОЯТЕЛЬНО ПРОВЕРИТЬ ЕГО РАБОТУ

Признаки неисправности датчика положения дроссельной заслонки вам уже известны, давайте попробуем собственноручно проверить его работоспособность. Как проверить датчик положения дроссельной заслонки вам поможет расписанный по порядку цикл проверки. Чтобы её выполнить, необходимо иметь тестер, мультиметр или простой вольтметр со шкалой 15-20 вольт.

Порядок проведения проверки будет таким:

  1. Нужно открыть капот и найти ДПДЗ. Ищут его рядом с дроссельной заслонкой;
  2. Для проверки необходим разъём с этого датчика, поэтому его отсоединяют от ДПДЗ;
  3. Теперь в работу подключается вольтметр или другие приборы в режиме измерения напряжения. «Минус» прибора подключают к «массе» автомобиля, а вторым щупом будет проверяться напряжение. Внимательно рассмотрите корпус разъёма и найдите вывод, который обозначен буквой «А».
  4. При включенном зажигании проверяют наличие напряжения на этом выводе. Оно должно быть равно 5 вольт. Если питание есть, то ДПДЗ вышел из строя и подлежит ремонту или замене. Если напряжение значительно ниже 5 вольт или отсутствует вообще, необходимо проверить всю электрическую цепь его питания. Если с ней всё в порядке, возможен выход из строя контроллера.

Проверить работу можно не отсоединяя разъём от ДПДЗ. Давайте разберём и такой приём в работе, как проверить ДПДЗ не отключая его от питания. Цель проверки остаётся прежней, это проверить наличие питающего напряжения на ДПДЗ. При включенном зажигании и подключенном вольтметре, прибор должен показать плавное изменение напряжения от 0,7 до 4 В, если плавно проворачивать пластиковый сектор дроссельной заслонки. Разъём ДПДЗ должен быть подключен, а проверяют питающее напряжение прокаливанием провода щупом измерительного прибора.

Если имеется омметр, можно проверить сопротивления потенциометра датчика. В этом случае разъём отсоединяют от ДПДЗ, а щупы омметра должны быть подключены к любому неподвижному и подвижному контактам. При вращении сектора стрелка измерительного прибора должна плавно перемещаться. Рывки или скачкообразное движение стрелки прибора, это свидетельство его неисправности.

Заниматься его ремонтом не имеет смысла, так как причины неисправности ДПДЗ ВАЗ 2114 практически всегда заключаются в обрыве токопроводящего слоя. Проще заменить новым.

Производители гарантируют его нормальную работу примерно 50 тыс. км пробега. В настоящее время появились ДПДЗ завода «Автоэлектрика» из города Калуга. Они представляют собой бесконтактное устройство, у которого нет подвижного ползуна, и контакт не истирается. Срок службы такого прибора неограничен.

Когда производится замена ДПДЗ на автомобиле, это благоприятный момент, чтобы выполнить ремонт дроссельной заслонки. Ремонт это будет громко сказано, так как в большинстве случаев всё ограничивается чисткой и мойкой этого узла.

Используйте любую жидкость для чистки карбюраторов, не пропускайте ни одного канала при чистке и всё у вас получится.

Иногда возникает вопрос о том, как проверить новый датчик положения дроссельной заслонки. Это можно сделать при помощи омометра так, как описано выше.

ЗАМЕНЯЕМ ДАТЧИК НА АВТОМОБИЛЕ

Замена датчика положения дроссельной заслонки производится просто и быстро. Из инструмента необходима только крестообразная отвёртка. Операция проводится в таком порядке:

  1. Отключаются клеммы от аккумуляторной батареи;
  2. Чтобы отключить разъем от ДПДЗ, необходимо отжать фиксатор и потянуть его на себя;
  3. Для снятия датчика с патрубка, нужно отвинтить два винта, которые крепят его к патрубку;
  4. Между ДПДЗ и патрубком всегда устанавливается уплотнительная прокладка из поролона. Её продают вместе с датчиком. При установке нового датчика устанавливают и новую прокладку. Винты крепления датчика необходимо затянуть с максимальным усилием, до полного сжатия прокладки.
  5. Подключают разъём с проводами на своё место. Работа по замене на этом закончена.
  6. Подключают обратно клеммы аккумулятора.

ДПДЗ на ВАЗ 2114 – заменить очень легко

После этого необходимо проверить, и если потребуется, то отрегулировать работу ДПДЗ. Для этого нужно потянуть за трос газа, когда это проделать невозможно, снимают датчик обратно и проворачивают его на 90 градусов относительно заслонки. После этого должно всё встать на свои места.

Датчик положения дроссельной заслонки ВАЗ 2114: признаки неисправности

Назвать процедуру чистки дроссельной заслонки на ВАЗ 2114 сложной никак нельзя. Да, придется уделить этому вопросу немного времени, однако справиться с ним сумеет даже автовладелец без особого опыта ремонта машин. Напомним на всякий случай, что дроссельная заслонка располагается непосредственно перед впускным коллектором.

Задача данного агрегата — регулирование количества воздуха, который в этот самый коллектор и поступает. Некоторые скажут, что чем больше воздуха, тем лучше, поскольку тогда топливовоздушной смеси больше, растет мощность и так далее. Но больше воздуха подразумевает и больше бензина. А это уже рост расхода топлива. Открытие и закрытие заслонки происходит при нажатии на педаль газа по средствам специального троса.

Когда требуется прочистка

Проводить чистку заслонки рекомендуется каждые 65 тысяч километров пробега. Но как определить, что агрегат в этом нуждается уже сейчас, хоть вы и проехали не более 40 тысяч километров?

Есть несколько симптомов, по которым можно точно определить потребность в чистке заслонки:

  • Запуск двигателя происходит через раз;
  • На холостом ходу обороты начинают скакать;
  • Двигатель заводится, но сразу же самопроизвольно глохнет;
  • Коленвал вращается с повышенной частотностью;
  • На малой скорости машину словно дергает.

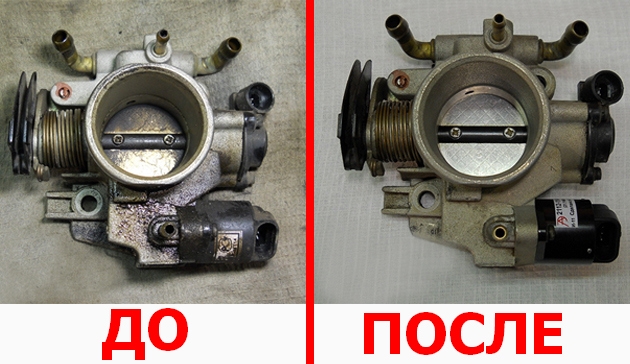

Способы очистки

Всего способов чистки дроссельной заслонки для автомобиля ВАЗ 2114 существует два:

Читать еще:  Как открыть капот на ваз 2114

Каждый из них заслуживает отдельного рассмотрения.

Поверхностная очистка

Самый легкий способ, который не требует практически никаких знаний в области ремонта и разборки автомобилей. Разбирать саму заслонку не придется, потому этому варианту отдают предпочтение практически все новички, которые только начинают познавать прелести самостоятельного ремонта.

Процедура поверхностной чистки дроссельной заслонки выглядит следующим образом:

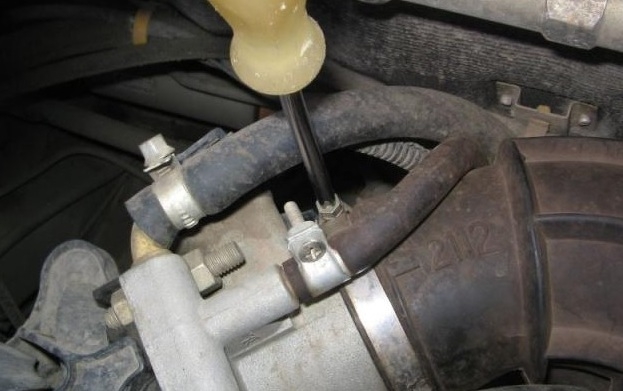

  • Снимите с дроссельной заслонки гофру;
  • Обработайте внутренние поверхности при помощи выбранного чистящего средства. Лучше WD40;
  • Пройдитесь по узлу щеткой. Только металлические не используйте;
  • Сотрите скопленную грязь сухой ветошью;
  • Проведите аналогичные мероприятия с обратной стороны заслонки;
  • Поставьте все снятые элементы на место.

Скажем сразу, эффективным такой способ не назовешь. Не зря же он называется поверхностным. Это говорит нам о том, что все внутренние составляющие агрегата все равно останутся грязными. Потому симптомы вряд ли исчезнут.

Глубокая промывка

В большинстве случаев устранить проблему без глубокой чистки у вас не получится. Плюс все равно рекомендуется проверить датчик положения дроссельной заслонки на ВАЗ 2114, поскольку причина нарушения пропорций топливовоздушной смеси может заключаться и в нем.

Из набора материалов и инструментов вам потребуются:

  • Всемогущее средство WD40;
  • Крестовая отвертка;
  • Сухие тряпки;
  • Прокладка дроссельной заслонки (на двигатель объемом 1,5 литра);
  • Уплотнительное кольцо ресивера (на двигатель объемом 1,6 литра);
  • Накидные ключи;
  • Два болта М13;
  • Ушные ватные палочки.

Достаточно недорогой по стоимости набор, каждый предмет из которого вам пригодится. Потому лучше сразу соберите все необходимое и приступайте к работе.

  1. Снимите весь дроссельный узел. Для этого демонтируется гофра с фильтра, отключается патрубок с антифризом (здесь вам потребуются болты М13, чтобы закрыть патрубки). Сливать антифриз вовсе не требуется, как рекомендуют многие. Просто постарайтесь максимально быстро отсоединить патрубки, и заткнуть отверстия болтами.
  2. Теперь снимается патрубок адсорбера.
  3. Вы проделали наиболее сложный этап, потому дальше будет проще. Демонтируйте крепежи узла, отключите трос от педали газа. Это позволит вам извлечь дроссельную заслонку.
  4. Сняв агрегат, разберите его на части. Первыми идут два датчика — ДПДЗ и РХХ. Их нужно тщательно очистить, используя указанные в предыдущем разделе средства. Если нет WD40, воспользуйтесь альтернативными решениями.
  5. Промойте заслонку тщательнейшим образом со всех сторон, сделайте продувку отверстий, что позволит всем внутренним узлам высохнуть как следует.
  6. Теперь вам остается только собрать узел в обратной последовательности. Делать это не сложно, если с разборкой проблем не возникло.
  7. Не забудьте про прокладки или кольца. Очищать их от загрязнений не имеет смысла, потому сразу меняйте старые на новые. Не перепутайте, какой элемент для двигателя ВАЗ 2114 какого объема подходит. Многие умудряются поставить кольцо туда, где должна быть прокладка, или наоборот.

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

  1. Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
  2. Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега. Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

Датчик положения дроссельной заслонки ВАЗ 2114: признаки неисправности

Назвать процедуру чистки дроссельной заслонки на ВАЗ 2114 сложной никак нельзя. Да, придется уделить этому вопросу немного времени, однако справиться с ним сумеет даже автовладелец без особого опыта ремонта машин. Напомним на всякий случай, что дроссельная заслонка располагается непосредственно перед впускным коллектором.

Задача данного агрегата — регулирование количества воздуха, который в этот самый коллектор и поступает. Некоторые скажут, что чем больше воздуха, тем лучше, поскольку тогда топливовоздушной смеси больше, растет мощность и так далее. Но больше воздуха подразумевает и больше бензина. А это уже рост расхода топлива. Открытие и закрытие заслонки происходит при нажатии на педаль газа по средствам специального троса.

Когда требуется прочистка

Проводить чистку заслонки рекомендуется каждые 65 тысяч километров пробега. Но как определить, что агрегат в этом нуждается уже сейчас, хоть вы и проехали не более 40 тысяч километров?

Есть несколько симптомов, по которым можно точно определить потребность в чистке заслонки:

  • Запуск двигателя происходит через раз;
  • На холостом ходу обороты начинают скакать;
  • Двигатель заводится, но сразу же самопроизвольно глохнет;
  • Коленвал вращается с повышенной частотностью;
  • На малой скорости машину словно дергает.

Способы очистки

Всего способов чистки дроссельной заслонки для автомобиля ВАЗ 2114 существует два:

Каждый из них заслуживает отдельного рассмотрения.

Поверхностная очистка

Самый легкий способ, который не требует практически никаких знаний в области ремонта и разборки автомобилей. Разбирать саму заслонку не придется, потому этому варианту отдают предпочтение практически все новички, которые только начинают познавать прелести самостоятельного ремонта.

Процедура поверхностной чистки дроссельной заслонки выглядит следующим образом:

  • Снимите с дроссельной заслонки гофру;
  • Обработайте внутренние поверхности при помощи выбранного чистящего средства. Лучше WD40;
  • Пройдитесь по узлу щеткой. Только металлические не используйте;
  • Сотрите скопленную грязь сухой ветошью;
  • Проведите аналогичные мероприятия с обратной стороны заслонки;
  • Поставьте все снятые элементы на место.

Скажем сразу, эффективным такой способ не назовешь. Не зря же он называется поверхностным. Это говорит нам о том, что все внутренние составляющие агрегата все равно останутся грязными. Потому симптомы вряд ли исчезнут.

Глубокая промывка

В большинстве случаев устранить проблему без глубокой чистки у вас не получится. Плюс все равно рекомендуется проверить датчик положения дроссельной заслонки на ВАЗ 2114, поскольку причина нарушения пропорций топливовоздушной смеси может заключаться и в нем.

Из набора материалов и инструментов вам потребуются:

  • Всемогущее средство WD40;
  • Крестовая отвертка;
  • Сухие тряпки;
  • Прокладка дроссельной заслонки (на двигатель объемом 1,5 литра);
  • Уплотнительное кольцо ресивера (на двигатель объемом 1,6 литра);
  • Накидные ключи;
  • Два болта М13;
  • Ушные ватные палочки.

Достаточно недорогой по стоимости набор, каждый предмет из которого вам пригодится. Потому лучше сразу соберите все необходимое и приступайте к работе.

  1. Снимите весь дроссельный узел. Для этого демонтируется гофра с фильтра, отключается патрубок с антифризом (здесь вам потребуются болты М13, чтобы закрыть патрубки). Сливать антифриз вовсе не требуется, как рекомендуют многие. Просто постарайтесь максимально быстро отсоединить патрубки, и заткнуть отверстия болтами.
  2. Теперь снимается патрубок адсорбера.

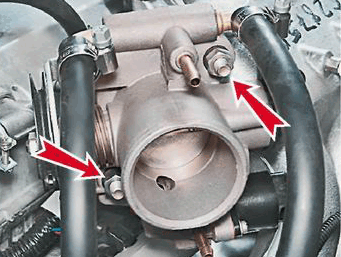

  3. Вы проделали наиболее сложный этап, потому дальше будет проще. Демонтируйте крепежи узла, отключите трос от педали газа. Это позволит вам извлечь дроссельную заслонку.
  4. Сняв агрегат, разберите его на части. Первыми идут два датчика — ДПДЗ и РХХ. Их нужно тщательно очистить, используя указанные в предыдущем разделе средства. Если нет WD40, воспользуйтесь альтернативными решениями.
  5. Промойте заслонку тщательнейшим образом со всех сторон, сделайте продувку отверстий, что позволит всем внутренним узлам высохнуть как следует.
  6. Теперь вам остается только собрать узел в обратной последовательности. Делать это не сложно, если с разборкой проблем не возникло.
  7. Не забудьте про прокладки или кольца. Очищать их от загрязнений не имеет смысла, потому сразу меняйте старые на новые. Не перепутайте, какой элемент для двигателя ВАЗ 2114 какого объема подходит. Многие умудряются поставить кольцо туда, где должна быть прокладка, или наоборот.

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

  1. Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
  2. Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега. Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

Источники:

http://ladaautos.ru/vaz-2114/kakie-priznaki-neispravnosti-u-dpdz-vaz-2114.html
http://remontvazov.com/datchik-polozheniya-drosselnoy-zaslonki-vaz-2114
http://www.syl.ru/article/373323/kak-proverit-datchik-polojeniya-drosselnoy-zaslonki-vaz-
http://autovaz-2114.ru/electrical-equipment-in-the-car/dpdz-na-vaz-2114-priznaki-neispravnosti-proverka-raboty-i-poryadok-zameny-datchika/
http://luxvaz.ru/vaz-2114/46-datchik-polozheniya-drosselnoy-zaslonki.html
http://luxvaz.ru/vaz-2114/46-datchik-polozheniya-drosselnoy-zaslonki.html

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
×
×
×
×
