Выполняем замену радиатора отопителя ВАЗ 2114 своими руками: инструкции и нюансы

Комфортная температура воздуха в салоне ВАЗ-2114 в холодное время года обеспечивается отопителем салона или просто печкой. Тепло нагревающегося тосола аккумулируется в радиаторе, который выполняет двойную функцию: остужает двигатель и нагревает салон. Горячий воздух разносится вентилятором по специальным каналам к лобовому и боковым стёклам, а также в другие части салона. Мы расскажем, как осуществить замену повреждённого радиатора своими руками.

Конструкция и схема работы отопителя салона ВАЗ 2114

Салон автомобиля ВАЗ 2114 в холодное время года обогревается с помощью отопителя или печки. Основу печки составляет радиатор. С помощью системы воздуховодов и заслонок тепло от него направляется в разные зоны салона. Тем самым создаётся микроклимат, не позволяющий замерзать стёклам и обеспечивающий комфортные условия для водителя.

Схема работы отопителя довольно проста. Источником тепла является работающий двигатель, для охлаждения которого используется специальная жидкость — тосол. При движении тосола по замкнутому кругу происходит передача тепла от горячего мотора к зонам остужения. В легковом автомобиле таких зон две — это радиаторы системы охлаждения двигателя и отопителя. Горячий тосол передаёт тепло холодному воздуху, который циркулирует через соты радиаторов с помощью вентиляторов. Тем самым тосол остывает и возвращается к мотору, где в очередной раз нагревается. Этот процесс при работающем двигателе должен быть непрерывным.

Устройство и причины замены радиатора печки

Радиатор печки ВАЗ 2114 имеет простую, но прочную конструкцию. Его сердцевина состоит из двух рядов алюминиевых трубок и поперечных тонких металлических пластин, образующих соты. Это обеспечивает накопление тепла в сердцевине. Концы трубок развальцованы в торцевых пластинах и герметизированы специальными материалами. Этим обеспечивается плотное прилегание сопрягающихся поверхностей. К торцам сердцевины приварены три пластмассовых бачка. Два бачка на одной стороне соединены с системой охлаждения, а третий — на противоположной стороне — обеспечивает циркуляцию тосола в радиаторе.

Срок службы радиатора печки заметно меньше срока эксплуатации автомобиля. Обычно начинают течь трубки, патрубки, бачки или забивается сердцевина. Для ВАЗ 2114 подойдут радиаторы отопителя производства ДААЗ, Luzar, «Прамо», Fenox и др., каждый из которых имеет свои достоинства и недостатки.

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

При покупке нового радиатора следует прежде всего учитывать:

• частоту установки поперечных пластин;
• прочность и жёсткость пластин;
• наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

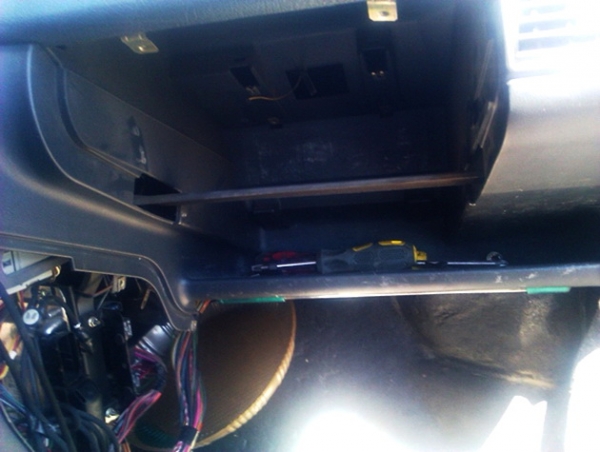

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли

Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда

Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Как правильно поменять радиатор печки на ВАЗ 2114

Когда подходит дело к зиме, а в салоне автомобиля ВАЗ 2114 нет тепла даже при максимальных оборотах мотора отопителя, возможно, придется поменять радиатор печки. Замену приходится производить в том случае, когда течет печка в салоне.

Радиатор отопителя (печки)

НЕ ПРОГРЕВАЕТСЯ САЛОН ВАЗ 2114

Нередко на переднеприводных ВАЗах автовладельцы сталкиваются с проблемой, когда в холодное время года салон автомобиля плохо отапливается и не прогревается. Что может стать тому причиной? Возможные причины:

• Воздушная пробка, которая образовалась в системе охлаждения;
• Моторчик отопителя, который отказался работать;
• Термостат, находящийся в системе охлаждения двигателя, не обеспечивает нужную температуру;
• Краник печки, который закрыт или открыт не до конца. Возможно, он просто закис и не открывается – бывает часто;
• Прогар прокладки головки блока цилиндров. Но в этом случае из охлаждающей системы двигателя будет уходить антифриз, и перегреваться двигатель;
• Радиатор печки. Забился и не пропускает теплый воздух в салон;
• Воздушные заслонки на панели приборов или их привод (тросики).

ТЕЧЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В САЛОНЕ АВТОМОБИЛЯ

Может возникнуть и следующая ситуация – из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица. Понять, что это именно охлаждающая жидкость, а не вода, можно по характерному запаху и цвету жидкости. Охлаждающая жидкость в салоне течет в следующих случаях:

• Если плохо затянуты хомуты в отопительной системе;
• Порвались или рассохлись (расслоились) патрубки;
• Течет радиатор печки.

РАДИАТОР ОТОПИТЕЛЯ

Если все же выяснилось, что требуется замена радиатора печки на ВАЗ 2114, в первую очередь необходимо выяснить, где находится он, и как до него добраться. Радиатор печки на ВАЗ 2114 находится внизу под панелью приборов с правой пассажирской стороны в салоне автомобиля. Устройство печки модели 2114 принципиально ничем не отличается от схемы отопительной системы любого другого автомобиля. Печка ВАЗ 2114 состоит из следующих элементов (схема печки):

1. Основной корпус (на нем крепится радиатор и моторчик печки);
2. Моторчик (находится сверху корпуса, демонтируется сверху, из подкапотного пространства);
3. Два патрубка;
4. Воздуховоды. Они расположены по всей длине панели приборов. Также воздуховоды есть в нижней части, они нужны для обогрева ног передних и задних пассажиров;
5. Радиатор отопителя;
6. Кран печки.

Кран отопителя

Радиатор печки стоит относительно недорого, цены зависят от производителя и региона продажи. К тому же, детали отличаются по материалу изготовления, то есть, могут быть медными (латунными) и алюминиевыми. Медный радиатор стоит дороже (в пределах 1400- 2000 рублей), и считается, что он обладает преимуществами:

• Большей теплоотдачей (то есть, с ним будет теплее в салоне);
• Ремонтопригодностью (имеется возможность его запаять в случае обнаружения течи охлаждающей жидкости).

Алюминиевый радиатор стоит дешевле (700-1000 рублей), и не так эффективно отдает тепло в салон. Но это только в теории. Если зайти на форумы автолюбителей в интернете, то можно от пользователей «услышать» мнение, что медь как раз получается фактически менее эффективной. На деле выходит, что медная печка на холостых оборотах двигателя практически не греет, а на этих оборотах машине зимой приходится работать достаточно много.

Среди производителей радиаторов ВАЗ стоит отметить:

• Изделия из меди – ООО «ОР» (Оренбург) и ШААЗ;
• Латунные – ДААЗ, LUZAR и KRAFT.

Новый радиатор следует выбирать тщательно, так как работа по его замене довольно трудоемкая для автолюбителя.

Тем более, если вы выполняете самостоятельно эту процедуру в первый раз, то он вам покажется долгой и утомительной. В автосервисах за смену радиатора берут от 1500 до 2000 рублей в среднем и делают работу довольно быстро.

При покупке запасных частей всегда есть риск купить подделку. Чтобы избежать такой покупки, следует придерживаться определенных правил:

1. Не покупать товар, цена которого подозрительно низкая;
2. Спрашивать у продавцов наличие сертификата на изделие;
3. Стараться приобретать запасные части в фирменной упаковке.

Приобретайте товар известных производителей ( в упаковке с документами)

Если товар вызывает подозрение, от него всегда можно отказаться. Сейчас дефицита запасных частей ВАЗ 2114 нет, при сомнениях лучше купить радиатор отопителя в другом месте.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

• Различные отвертки (крестовые, шлицевые, разной длины и размеров);
• Набор комбинированных ключей;
• Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Не забудьте первым делом – слить охлаждающую жидкость

1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
2. Снять автомагнитолу в салоне.
3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
4. Удалить с блока управления печкой все ползунки и ручки.
5. Снять кожух рулевой колонки (крепления сверху и снизу).
6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
7. Разъединить разъем прикуривателя.
8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
10. Бардачок держится на 6 саморезах. Снимаем бардачок.
11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Ремонт печки на ВАЗ 2114 (радиатора) можно выполнить только в том случае, если материал корпуса радиатора не алюминиевый. Даже если и получится запаять алюминиевый корпус, то нет никакой гарантии, что пайка окажется надежной.

ФИЛЬТР САЛОНА

Одна из причин, почему отопитель в салоне ВАЗ 2114 перестает нормально нагревать воздух, является засорение системы отопления различным мусором и грязью. Для предотвращения попадания грязи и пыли служит фильтр салона, он находится между моторным отсеком и верхней частью корпуса печки. Чтобы его заменить, необходимо открыть капот и найти защитный кожух фильтра, он находится чуть ниже лобового стекла приблизительно по центру панели стеклоочистителей. Меняется элемент легко – просто своими руками вынимается старый и устанавливается новый. Специально для моделей ВАЗ (2108-2115) разработан адаптер салонного фильтра, такая конструкция позволяет установить фильтрующий элемент современного типа. Замена элемента через каждые 10 тыс. км пробега позволит содержать детали отопительной системы в чистоте.

Меняем радиатор печки на ВАЗ-2114 без снятия панели (видео внутри)

Заменить радиатор печки на ВАЗ-2114 без снятия приборной панели не так уж легко. Это обусловлено тем, что он находится непосредственно под центральной консолью, и добраться до него мешают остальные узлы. Поэтому, потребуется терпение, чтобы совершить данное действие.

Видео о замене радиатора печки без снятия на ВАЗ-2114

Видеоматериал расскажет, как снять радиатор печки на автомобиле ВАЗ-2114 без снятия приборной панели, а также поведает о нюансах и тонкостях процесса.

Процесс замены радиатора печки

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Сразу, можно сказать, что для совершения операции потребуется еще одна пара рук, то есть помощник.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

Демонтируем центральную консоль.

Снимаем центральную консоль

Раскручиваем крепления торпеды, чтобы она ходила в разные стороны

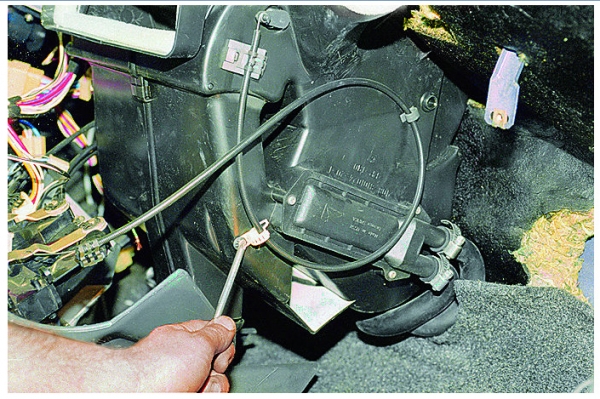

Снимаем тросы привода печки

Откручиваем крепление крышки радиатора и снимаем ее

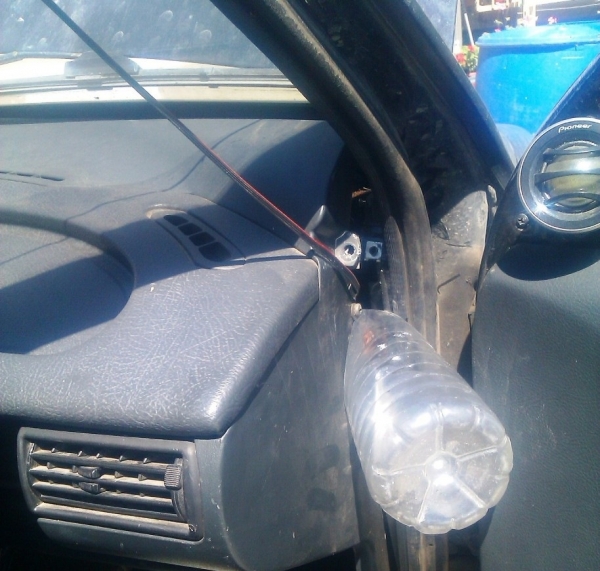

Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки

Откручиваем хомуты и снимаем патрубки охлаждающей жидкости

Крепление панели к кузову

Отодвигаем в сторону панель приборов

Важно! При демонтаже радиатора печки необходимо соблюдать крайнюю осторожность, поскольку остатки охлаждающей жидкости могут вылиться с изделия на электронные устройства автомобиля, в том числе и электронный блок управления, что может их повредить или полностью вывести из строя.

Установка нового радиатора

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

• На патрубки необходимо установить новые хомуты.
• Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
• Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
• После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Этот радиатор потёк. Видны следы антифриза!

К выбору радиатора печки стоит подходить ответственно, поскольку быстрый выход из строя повлечет не только дополнительные материальные вложения, но время, которое было затрачено, на весь процесс.

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

• Забитые каналы прохождения охлаждающей жидкости . При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
• Забитые соты радиатора , также способствуют тому, что он выходит из строя.
• Износ , или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.

Выводы

Как показывает практика, большинство автомобилистов меняет радиатор печки на ВАЗ-2114 без снятия приборной панели. Из статьи видно, что процесс достаточно трудоёмкий, и к тому же требует помощи из стороны. Таким образом, стоит дополнительно отметить, что при выборе, необходимо удостовериться в качестве детали.

Владею ВАЗ 2114, менял радиатор печки один. Для этого снял боковые консоли в ногах пассажира и водителя, с ног водителя открутил заглушку радиатора, с ног пассажира подставил емкость под тосол, открутил шланги, не вытаскивая радиатор, вытащил радиатор и поставил новый и сделал все в обратной последовательности. Все возможно, если сильно стараться!

понель не откручивал

Нет полку отпилил

Как можно вытащить радиатор, не вытаскивая радиатор?

Как снять радиатор печки на ВАЗ 2114

Система отопления, присутствующая на отечественном автомобиле ВАЗ 2114, достаточно надежная, но порой может выдавать неприятные сюрпризы. Неисправность радиатора ведет к тому, что про тепло внутри салона можно забыть.

Радиатор отопителя служит для обеспечения машины теплом. Задача данного агрегата заключается в том, чтобы быстро прогреть воздух, забираемый с улицы. Так водитель и пассажиры чувствуют себя комфортно и тепло, даже когда «за бортом» около -20 градусов по Цельсию или даже холоднее.

Внешний вид устройства

Причины замены

Выполнить замену радиатора приходится преимущественно по двум причинам.

1. Возникла протечка . Простые меры по устранению утечки не срабатывают, потому не остается ничего другого кроме как поменять агрегат.
2. Каналы закупорились . Чаще всего с ситуацией, когда забиваются каналы радиатора, возникает у тех, кто игнорирует рекомендации по использованию тосола и антифриза. Вместо них заливается обычная вода. Это приводит к появлению накипи, которая перекрывает каналы.

На первых стадиях износа продлить срок службы радиатора иногда можно. Но все же оптимальное решение — это полноценная замена устройства.

На что именно его менять и как выполнять процедуру замены — об этом поговорим дальше.

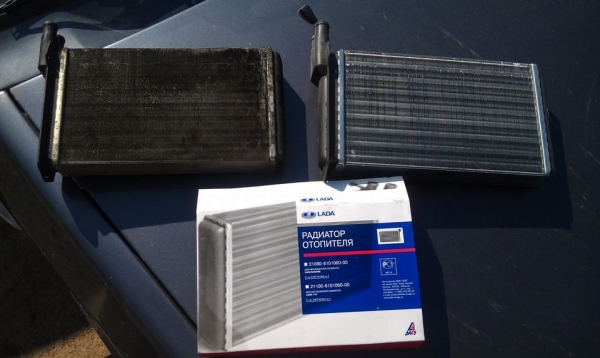

Новый и изношенный агрегат

А что если не радиатор?

Далеко не всегда проблему неработающей печки можно устранить путем замены радиатора. Если после проведенной процедуры в салоне все равно холодно, ищите причины дальше.

Статья в тему:

Чаще всего это могут быть:

• Образование воздушной пробки в печи;
• Неисправный кран отопителя, который не может полностью открыться;
• Забитость каналов радиатора;
• Поломка термостата;
• Недостаточный уровень жидкости охлаждения в бачке;
• Неисправный расширительный бачок.

Что выбрать?

Сегодня для ВАЗ 2114 предлагается два варианта радиаторов, которые отличаются между собой материалом изготовления. Это может быть медный или же алюминиевый агрегат.

Чтобы понять, какой из них лучше, проведем сравнительный анализ.

Тип радиатора

Преимущества

Недостатки

Стоимость

— Количество боковых ребер превосходит показатели конкурента

— Каналы для воздушных потоков шире, что снижает риск разбиваемости, повышает эффективность передачи тепла при холостых оборотах

— Быстрый нагрев сопровождается столь же быстрым остыванием

— При обнаружении течи ремонт невозможен, только замена

— Долго греется, но при этом очень долго остывает;

— При образовании течи возможен ремонт путем пайки отверстий

— По количеству ребер уступает алюминиевому конкуренту;

— Каналы узкие и маленькие, быстро забиваются, из-за чего прогрев снижается;

— Ремонт приходится проводить чаще из-за забивающихся каналов;

— Минимально обогревает при холостых оборотах;

— Тяжело отыскать качественный отопитель, поскольку почти всегда кроме меди имеются примеси, снижающие эффективность радиатора

Отсюда можно сделать вывод, что алюминиевые популярнее медных. Но эта популярность обусловлена доступностью и возможностью приобрести качественное изделие из алюминия.

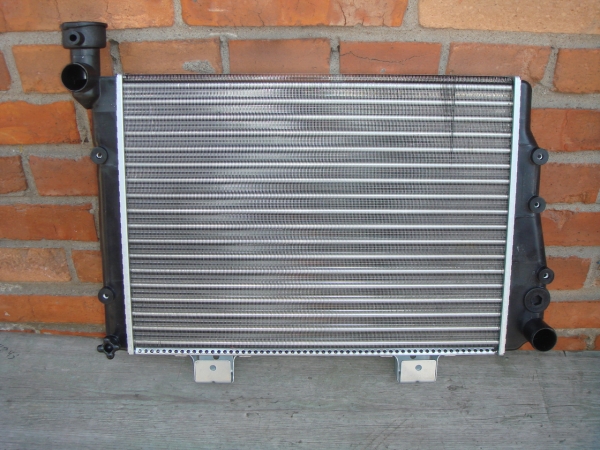

Алюминиевое устройство

Что из этого выбрать вам — решайте сами. Медный хоть и дороже, зато его вполне можно отремонтировать, в то время как при выходе из строя алюминиевого устройства непременно придется покупать новый агрегат.

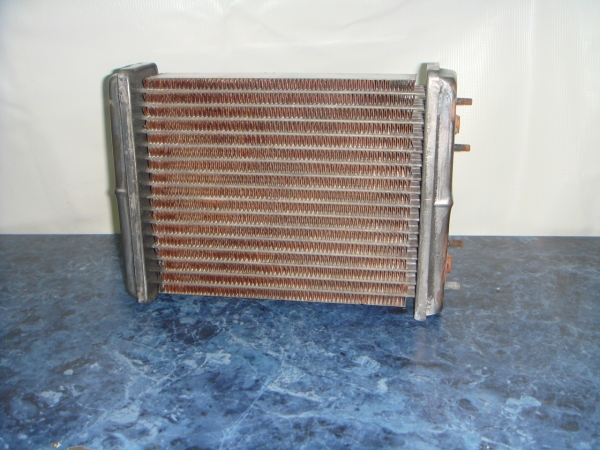

Медный аналог

Замена

Теперь переходим непосредственно к процедуре замены. Вам нужно разобраться в том, как снять агрегат, чтобы потом на его место установить новый радиатор отопителя.

Демонтажные работы

Если следовать по определенному алгоритму, тогда работа без особых проблем будет выполнена даже без внушительного опыта и серьезных навыков в подобном деле.

1. Для начала слейте из системы охлаждения двигателя жидкость. Для этого внизу радиатора предусмотрена специальная пробка.
2. Чтобы не обжечься в процессе сливания ОЖ, рекомендуется дать двигателю некоторое время на остывание. Делать это следует, если вы только заехали в гараж.
3. Печка располагается справа на передней консоли. В связи с этим придется выполнить демонтаж данного узла.
4. Обязательно сперва отключите минусовую клемму от аккумуляторной батареи. Так вы сумеете избежать коротких замыканий и перегорания проводки.
5. Теперь отсоединяем крепежные винты, удерживающие консоль на кузове.
6. Здесь важно действовать максимально аккуратно, не нарушать последовательность работ.
7. Перед снятием убедитесь, что все винты откручены, иначе вы рискуете попросту сломать пластиковый элемент.
8. Чтобы работа проходила удобно для вас, рекомендуем позаботиться о качественном освещении. Помимо основного света в гараже, также возьмите переноску или воспользуйтесь налобным фонариком.
9. Есть достаточно простая инструкция по демонтажу печки. Для этого снимите бардачок, открутите крепежные винты, отодвиньте консоль справа на достаточное расстояние, чтобы можно было работать. Только не забудьте зафиксировать консоль, иначе она будет постоянно мешать, возвращаясь на исходное место.

Снятый бардачок

1. Подготовьте емкость, куда будет сливаться остаток охлаждающей жидкости. Теперь отключаем резиновые патрубки, которые выходят от радиатора. Настоятельно рекомендуем следить, чтобы тосол или антифриз не попали на обивку вашего салона.
2. После этого корпус печки разбирается, в результате чего вы можете добраться до радиатора, достав его со своего посадочного места.
3. Перед обратной сборкой обязательно убедитесь, что в печке отсутствуют щели, корпус не имеет механических повреждений, следов деформации. При их наличии замена радиатора результата желаемого не даст.

Подручный стопор для консоли

1. Если вы в зимний период времени проводите работу, обратите внимание, не издает ли вентилятор вашего отопителя при запуске свист или звук, похожий на скрип. Это свидетельствует о том, что износились втулки электрического двигателя. Они подлежат обязательной замене.
2. Работу по сборке узла с уже новым радиатором выполняйте в обратной последовательности.
3. Следите, чтобы все крепежи, предусмотренные заводом, оказались на своих местах. Если после сборки остались якобы лишние детали, придется демонтировать все заново и искать, откуда выпала эта деталь.
4. После сборки выполните заливку новой охлаждающей жидкости и проверьте отопитель на предмет правильной работы. Двигатель прогревается до рабочей температуры. Так вы поймете, ушла ли проблема, либо печка не хочет работать по другим причинам.

Причину придется устранять, хотите вы того или нет. Вряд ли вас привлекает перспектива ездить зимой при одинаковой температуре, что внутри салона, что на улице.

Как заменить радиатор печки ВАЗ 2114 и краник печки ВАЗ 2114

Если рассматривать ВАЗ 2114, печка на данном отечественном автомобиле, как и на многих других моделях (например, ВАЗ Калина) является простым решением в плане конструкции.

Однако печка 2114 отличается сложностью доступа к определенным элементам, что затрудняет ремонт и замену. Далее мы рассмотрим, как снять радиатор печки ВАЗ 2114, как выполняется замена радиатора печки 2114, а также как заменить кран печки ваз 2114.

Печка на ВАЗ 2114: частые неисправности

Отопитель ВАЗ 2114 фактически состоит из радиатора, патрубков, а также краника. Охлаждающая жидкость (тосол) циркулирует внутри радиатора после запуска двигателя, то есть когда начинает работать помпа (водяной насос). Другими словами, отопитель тесно интегрирован в систему охлаждения двигателя.

Естественно, неисправности системы охлаждения, в том числе и печки, могут стать причиной перегрева двигателя. Также проблемы с отопителем могут стать причиной не только снижения комфорта при эксплуатации авто, но и влияют на безопасность (запотевание или обледенение стекол), а также на здоровье водителя и пассажиров.

Конечно, утечка может быть в местах соединений, однако проблему можно решить, затянув хомуты или посадив патрубки на специальный герметик. Обычно визуальный осмотр позволяет определить место утечки.

Более серьезной и частой неполадкой считается загрязнение радиатора отопителя. Циркуляция ОЖ в этом случае нарушается, возможен перегрев мотора. Также радиатор печки может начать течь. Еще нередко подтекает краник печки ваз 2114.

Так или иначе, для начала проверяется патрубок возле двигателя, а также патрубок в салоне. Если заметна явная разница температур (один горячий, другой холодный), печка не дует горячим воздухом, тогда радиатор печки забит. То же самое можно сказать об утечках антифриза. В любом случае, радиатор печки ВАЗ 2114 нужно снимать, после чего пытаться ремонтировать или менять.

Как снять печку на ВАЗ 2114

Начнем с того, что на ВАЗ 2114 замена радиатора печки сопряжена с некоторыми сложностями. Другими словами, чтобы замена печки ваз 2114 была выполнена качественно, нужно отдельно учитывать отдельные тонкости и нюансы.

Для начала, нужно подготовить:

• набор отверток,
• гаечные ключи;
• емкость для слива ОЖ
• новый радиатор, краник и т.д.

Перед заменой радиатора печки ВАЗ 2114 нужно слить охлаждающую жидкость (если жидкость давно не менялась, тогда лучше совместить ремонт печки с заменой тосола или антифриза).

• Сначала потребуется в салоне выкрутить саморез, находящийся под пластиковой заглушкой, открутить крепления приборной панели, а также ослабить крепежи щитка приборов. Щиток можно не снимать.
• Далее, выкрутив нижние крепления, снимается кожух рулевой колонки. После снимается разъем на прикуриватель, демонтируется магнитола и т.д.
• В процессе снятия разъемов и штекеров лучше их подписывать или отмечать, чтобы не возникло проблем при обратной сборке.
• Когда все элементы будут сняты, откроется доступ к консоли из пластика. Симметричные саморезы с двух сторон следует выкрутить.

Кстати, замена печки ваз 2115 осуществляется схожим образом. Главное, добраться до радиатора отопителя. Получив доступ, через щель можно достать радиатор, который удерживается посредством хомутов. Сняв указанные хомуты, сливаются остатки ОЖ. Теперь можно заменить радиатор на новый, установив его вместо старого и надежно закрепив.

Замена краника печки ВАЗ 2114

Кроме радиатора, также замены может требовать кран отопителя. Замена нужна в случае, когда краник «залипает» или течет. При этом во втором случае тосол может заливать салон, что приводит к снижению уровня ОЖ в бачке (особенно если течь сильная).

В случае, когда в машине на полу в салоне видны мокрые следы, слышен запах охлаждающей жидкости, тогда течет или радиатор печки, или краник. Как уже было сказано, иногда причиной течи охлаждающей жидкости могут быть трещины в трубках или патрубках радиатора, однако чаще виновником становится сам радиатор или кран отопителя.

• В рамках замены крана машина загоняется на яму, сливается антифриз. После слива и получения доступа (рассмотрено выше), можно перейти к патрубкам и кранику печки.
• Сначала нужно ослабить хомуты, зачистить шпильки щеткой по металлу, обработать WD-40. Если шпильки крутятся нормально, зачистку и обработку можно обойти.
• Далее патрубки поочередно снимаются, под них ставится емкость, куда стекают остатки антифриза. После можно перейти в салон, где нужно убрать боковую накладку приборной панели, снять патрубки для замены или ослабить, если замена не предполагается. Рекомендуется предварительно проложить тряпки на пол в салоне, так как из патрубков может течь антифриз.
• Далее, снова переместившись под автомобиль, торцевым ключом на 10 следует выкрутить гайки крепления, которыми закреплен краник печки. Также требуется снять трос.
• После того, как гайки сняты, можно в салоне тянуть краник на себя. Потянув кран, откроется доступ к тросу управления и пружинному фиксатору. Данные элементы снимаются.

Далее произведите обратную сборку. Если возникли вопросы, рекомендуем посмотреть порядок работ по замене радиатора отопителя ВАЗ 2113, 2114, 2115 в этом видео:

Резюмируем

Из вышесказанного можно сделать вывод, что процедура замены радиатора печки – не сложная. На станциях технического обслуживания цена за работу по замене радиатора отопителя ВАЗ 2113-2115 от 1500 до 2000 рублей. Если работать по выше представленной инструкции и иметь перечисленный набор инструмента, можно сэкономить эти деньги.

Источники:

http://vazweb.ru/desyatka/otoplenie/zamena-radiatora-pechki-vaz-2114.html
http://autovaz-2114.ru/heating-and-cooling/kak-pravilno-pomenyat-radiator-pechki-na-vaz-2114/
http://carfrance.ru/zamena-radiatora-pechki-vaz-2114-bez-snyatiya-paneli/
http://luxvaz.ru/vaz-2114/182-zamena-radiatora-pechki.html
http://krutimotor.ru/zamena-radiatora-pechki-vaz-2114-svoimi-rukami/
http://autorn.ru/vaz/2113/452-zamena-radiatora-otopitelya-vaz-2113-2114-2115.html
