Замена ремня грм на ваз 2109 инжектор

Как поменять ремень грм на ваз 2109.

В этой статье я подробно расскажу как поменять ремень грм на ВАЗ 2108 2109 2113 и 2114 с восьмиклапанным двигателем. Инжекторный он или карбюраторный, значения не имеет. Так же Вы узнайте про причины обрыва ремня газораспределения и про маленькие хитрости облегчающие его замену.

На восьмиклапанных двигателях ваз 2109 объёмом 1,5л., если порвало ремень грм ничего страшного двигателю не горозит, кроме замены этого ремня. Клапана не гнёт!

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

  1. Естественный износ детали.
  2. Покупка бракованного ремня.
  3. Попадание на ремень технических жидкостей.
  4. Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Покупка бракованного ремня.

Не экономьте на ответственных запчастях. Сэкономив 100-200 рублей вы можете на долго застрять на дороге.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

  • Шестерни распредвала и коленвала.
  • Натяжной ролик
  • Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Как снять ремень грм на ваз 2109.

В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.

Если Вы меняйте ремень на ВАЗ до того, как он порвался.

Крутим колесо пока метки на шестерне и на пластине не совпадут.

После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.

Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

Нижняя метка грм ВАЗ 2109.

После того, как открутите болт крепящий шкив привода генератора смотрите совпадение меток на шестерне коленвала и на корпусе масло насоса, они должны совпадать.

Когда на верхней и нижней шестернях метки выставлены можно откручивать натяжной ролик и снимать ролик и ремень грм.

Установка ремня грм на ваз 2109 инжектор.

Перед тем как поставить ремень проверьте ещё раз все метки. Когда ставите ремень не должно быть провисания ремня между шестернями распредвала и коленвала, иначе метки уйдут. Лучше всего чтобы ремень в этом месте был чуть-чуть натянут. Допускается расхождения меток примерно в пол зуба шестерни. Ставим натяжной ролик. Перед ним на болт надевается шайба, а уже потом сам ролик.

Как правильно натянуть ремень грм на ВАЗ 2109.

Ремень можно натягивать как со специальным ключом, так и без него. Специальный ключ может заменить отвертка и 2 гвоздя или самореза. Вставляем гвозди в отверстия ролика, между ними просовываем отвертку и крутим против часовой стрелки. Хорошей натяжкой считается момент, когда ремень между шестернями распредвала и коленвала можно скрутить на 90 градусов с небольшим усилием. На заведённом двигателе в этом месте ремень должен идти прямо как струна, без биений. Так же он де должен издавать шумов таких, как скрипов и свистов.

После натяжки ремня прокручиваем коленвал на 2 оборота и смотрим, совпали ли метки на шестернях. Если всё совпало, то собираем оставшееся в обратном порядке.

Я надеюсь в статье «Как поменять ремень грм на ваз 2109» Вы нашли ответы на все интересующие вопросы. Если что-то непонятно — оставляйте ваш вопрос в коментарии.

Замена ремня ГРМ ВАЗ 2109: метки ГРМ, тонкости и нюансы

В отличие от цепного привода ГРМ, в автомобилях с ременным приводом именно ремень газораспределительного механизма является достаточно слабым местом. В случае обрыва двигатель не только перестанет работать, но и может потребовать серьезного ремонта. Причина — на многих моторах клапана гнет при обрыве ремня ГРМ со всеми вытекающими последствиями.

Чтобы избежать проблем, состояние ремня и роликов нужно контролировать, а также менять ремень ГРМ строго по регламенту. При этом важно правильно выставлять ремень механизма газораспределения. Далее мы рассмотрим, как поменять ремень ГРМ ВАЗ 2109, а также на какие метки ГРМ 2109 нужно обращать внимание при замене, чтобы поставить ремень правильно.

Замена ГРМ на ВАЗ 2109

Как уже было сказано выше, ремень ГРМ имеет ограниченный срок службы. На одних машинах заявленный срок службы оригинального изделия может быть больше, на других меньше. В случае с ВАЗ ремень ходит, в среднем, около 50-60 тыс. км. или 4-5 лет.

При этом важно помнить, что он может прийти в негодность раньше по ряду причин (попадание масла или технических жидкостей, растяжение, расслоение, растрескивание и т.д.). Так или иначе, менять ремень ГРМ ВАЗ 2109 нужно как по пробегу или по времени, так и в случае появления дефектов.

При этом ошибочно полагать, что деталь имеет большой ресурс. Если просто, это расходник, который нужно регулярно менять. Давайте рассмотрим, как выполняется замена и на что обращать внимание.

Снятие старого ремня ГРМ

Итак, замена ремня ГРМ на ВАЗ 2109 инжектор, прежде всего, продиктована тем, что при обрыве может погнуть клапана и потребуется ремонтировать ГБЦ. При этом важно знать не только то, как поменять сам ремень, но и как выставить ГРМ ВАЗ 2109 правильно при замене.

Для замены нужно заранее подготовить набор ключей или головок, отвертки, сам зубчатый ремень ГРМ, натяжной ролик, при необходимости замены также водяной насос (помпу) и шпильку для натяжителя. Теперь можно переходить к самой замене.

  • В случае с ВАЗ 2109 следует оставить машину на ручник, после чего под задние колеса подложить противооткатные упоры;
  • Затем болты на правом переднем колесе нужно ослабить;
  • Далее правую сторону авто следует поддомкратить, снять колесо, подложив его под картер мотора для страховки;
  • Теперь можно открыть капот, ключом «10» открутить 3 болта, которыми закреплен защитный кожух ГРМ;
  • Следующим шагом будет ослабление гайки на генераторе и снятие ремня привода генератора. Основная задача — ослабить верхний стопорный болт и сдвинуть генератор к двигателю, благодаря чему привод ослабнет и его можно снять. Ремень нужно снимать, так как нужен доступ и потребуется демонтаж шкива коленвала.

На инжекторных версиях потребуется удерживать отверткой маховик, чтобы он не проворачивался, параллельно откручивая болт шкива. Также есть решение пригласить напарника, включить пятую передачу в салоне и нажать на педаль тормоза.

  • Открутив болт, далее следует ослабить натяжной ролик ВАЗ 2109 для более легкого снятия ремня. Гайка выкручивается ключом «17». Сам ролик ГРМ ВАЗ 2109 можно снять, так как обычно его нужно менять вместе с ремнем. Обратите внимание, важно не потерять подложенные шайбы.
  • Сняв ремень со шкивов, параллельно нужно проверить помпу. Помпа не должна течь, люфтить, шкив должен нормально проворачиваться. Кстати, если водяной насос не в порядке, по краю ремня можно увидеть сильную выработку. Если признаки указывают на проблемы, помпу нужно заменить.
Читать еще:  Установка эур на ваз 2110

Кстати, помпа меняется каждую вторую смену ремня, так как насос служит около 100 тыс. км. При этом натяжной ролик требуется менять при каждой смене ремня, то есть замена ремня и ролика выполняется параллельно.

Как поставить ремень ГРМ по меткам правильно и проверить натяжение

Идем далее. Сняв старый ремень ГРМ 2109, а также проверив помпу, можно переходить к установке нового ремня. При этом важно знать, как выставить ремень ГРМ ВАЗ 2109 правильно.

Чтобы выполнить монтаж, потребуются два ключа (на 17 и на 19), плоская отвертка, а также лампа или фонарь для освещения. Сначала требуется установить новый натяжной ролик ВАЗ 2109, далее потребуется выставить механизм, опираясь на метки ваз 2109.

Чтобы выставить ГРМ ВАЗ 2109:

  • сначала нужно выставить метку на распределительном валу;
  • затем осуществляется проверка совпадения меток на шкиве коленчатого вала;
  • для точной проверки нужно свериться с метками на маховике;

Если подробнее, на коленчатый вал нужно наживить болт, чтобы получить возможность выставить шкив по меткам. Коленвал прокручивается до момента, пока метка на шкиве не займет строго вертикального положения.

Для проверки следует вынуть резиновую заглушку в картере сцепления и через смотровое окошко взглянуть на маховик. На маховике есть метка в виде риски, которая в норме должна совпасть с прорезью на планке, которая прикручена к блоку ДВС.

Для регулировки натяжения ремня в ролик ВАЗ 2109 вставляется особый ключ. Если ключа нет, можно пользоваться отверткой, а также взять пару саморезов, гвоздей и т.п. Далее с помощью ключа или отверткой, вставленной между винтами натяжного ролика, следует провернуть ролик против часовой стрелки. Это позволяет натянуть ремень.

Натяжение контролируется таким образом, что если на самом длинном отрезке удается провернуть ремень не более, чем на 90 градусов, тогда это норма. Отклонения будут указывать на перетянутый или ненатянутый ремень. В этом случае нужны регулировки.

Другими словами, ремень должен проворачиваться с определенным усилием, однако небольшим. Отклонение от нормы регулируется натяжителем (поворот ролика против часовой стрелки).

Отрегулировав ремень, обратно устанавливается крепежный болт привода генератора, после чего головкой «19» проворачивается болт коленвала на 2 оборота по часовой стрелке. Это нужно, так как требуется еще раз проверить совпадение меток по окончании всех работ.

Провернув коленвал ключом, контролируются метки. Если все метки совпали и ремень нормально натянут, двигатель можно запускать. Убедившись в том, что агрегат нормально работает, следует поставить защитный кожух ГРМ на место.

Что в итоге

Как видно, обрыв ремня ГРМ на работающем моторе обычно является причиной последующего капитального ремонта двигателя (клапана ударяются об поршни и гнутся, возникает дефект поршней и т.д.).

Напоследок отметим, что при замене важно правильно выставить ремень ГРМ по меткам, а также добиться нужного натяжения. В противном случае недотянутый ремень может проскочить на зубьях. Если же он перетянут, тогда может произойти обрыв, в значительной степени усиливается износ ремня, шкивов, роликов и т.д.

Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации.

Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе.

Особенности и нюансы правильного подбора приводного ремня ГРМ. Когда ремень нужно менять, лучшие производители ремней, как не купить подделку. Рекомендации.

Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации.

Сравнение цепного и ременного типа приводов газораспределительного механизма. Преимущества и недостатки цепи ГРМ, плюсы и минусы ремня ГРМ. Рекомендации.

Проверка ремня ГРМ Приора 16 клапанов и замена ремня ГРМ Priora. Как подтянуть ремень ГРМ на Приора, выбор ремня и замена. Советы и рекомендации.

Процедура замены ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.


Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.

А вот собственно и сам пациент.

Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.

Начинаем

Все что нам понадобится.

Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.

Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.

Генератор отводим к двигателю и снимаем ремень.

Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.

Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.

С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.

Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.

Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.

Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.

Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Видео замены ремня грм на карбюраторной девятки


Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ремня ГРМ ВАЗ-2109 (инжектор) своими силами

В базовой комплектации все автомобили Лада Самара оснащены бензиновыми двигателями трех типов – объемом в 1100,1300 и 1500 кубических сантиметров. Газораспределительный механизм на всех этих движках приводит в движение зубчатый ремень (ГРМ). Производитель рекомендует: замена ремня ГРМ ВАЗ 2109 инжектор должна производиться не реже, чем через каждые 50 тысяч километров пробега, поскольку несвоевременная замена зубчатого ремня может привести к ремонту головки блока цилиндров, стоимость которого весьма высока. Исключением являются авто, оснащенные полуторалитровым двигателем – в поршнях данных моторов для клапанов имеются специальные заводские выштамповки.

Читать еще:  Фиат добло замена масла

ВАЗ-2109

Если в вашей «девятке» установлен инжектор, то замена ремня ГРМ ВАЗ-2109 (инжектор) не потребует от вас каких-либо особенных умений и навыков. Если же ваше авто оснащено карбюратором – последовательность действий будет такой же, только шкив коленвала в карбюраторных двигателях снимается иначе.

Инструкция по замене ремня ГРМ ВАЗ-2109

Как уже упоминалось выше, менять ремень ГРМ на ВАЗ довольно просто. Единственное, что от вас потребуется – это наличие всех необходимых запчастей и инструментов, а также предельная внимательность, аккуратность и терпение. Если допустить хоть малейшую неточность при замене зубчатого ремня, все дело в итоге может обернуться серьезным и весьма дорогостоящим ремонтом в сервисном центре.

Итак, для начала определимся с тем, что собственно понадобится для замены ГРМ своими руками:

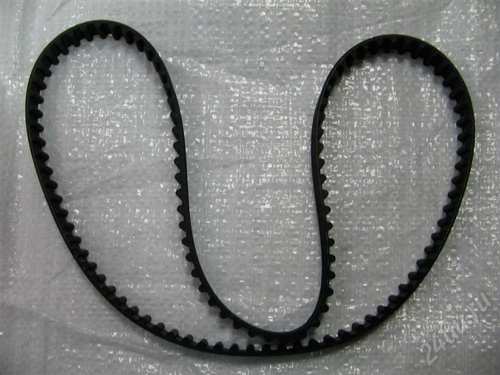

  • Зубчатый ремень (ГРМ).
  • Помпа (водяной насос) с прокладкой.
  • Шестеренка ГРМ ВАЗ 2108-99.Натяжной ролик.
  • Шпилька ролика.
  • Натяжной ролик.
  • Автогерметик.

Также, в деле замены ГРМ вам не справиться без помощника.

Приступаем к работе

Для начала надо снять старый ремень. Для этого нужно выставить рычаг переключения скоростей на нейтральную скорость, а машину поставить на стояночный тормоз. Затем, под задние колеса подставляем противооткатные упоры и открываем капот. Далее, достаем из багажника запасное колесо, домкрат и набор инструментов (все это пригодится чуть позже, а пока начнем с того, что отсоединим от аккумулятора минусовую клемму).

Находим в левой передней части мотора пластиковую черную крышку, защищающую ремень ГРМ, откручиваем на ней три болта и снимаем. Под крышкой видим шестеренку распредвала, на которую и надет наш зубчатый ремень, который нам предстоит снять и заменить. Рекомендуем перед снятием ремня ГРМ обратить внимание на его расположение – если ремень лежит не посередине шестерни, а со смещением в сторону двигателя, вероятнее всего, шпилька натяжного ролика согнута. В этом случае ее необходимо будет заменить. Следующим шагом снимаем ремень генератора, что тоже довольно просто: отпускаем верхний стопорный болт, отодвигаем генератор в сторону двигателя. При этом ослабевает натяжение ремня, и он легко снимается одним движением руки.

Когда ремень генератора снят, приступаем к выставлению распредвала по меткам: находим корпус сцепления (находится справа от мотора), беремся за шкив и проворачиваем коленвал, глядя на него в расположенное на корпусе окошко, пока метка, находящаяся на маховике точь-в-точь не совпадет с меткой, находящейся на корпусе сцепления. Метки точно совпали – поршень 1-го цилиндра находится в своем самом верхнем положении. Точное совпадение меток крайне важно в правильной регулировке газораспределительного механизма во время установки нового ремня. Помимо меток, упомянутых выше, должны сойтись еще и метка на шестеренке ГРМ с планкой, находящейся на кожухе.

Как только мы закончили с выставлением меток, нужно отпустить натяжной ролик – ослабляем гайку, затем отводим ролик в сторону. Далее снимаем ремень с шестеренки распредвала. Теперь его полному снятию препятствует лишь шкив коленвала, приводящий генератор в действие. Ослабляем болты переднего правого колеса, поднимаем авто на домкрат, снимаем колесо, берем запаску и снятое колесо и подставляем их под машину – если вдруг сорвет домкрат, эта предосторожность спасет вам жизнь.

Выворачиваем руль до упора вправо. Залазим под освободившуюся правую колесную арку, находим там три болта, которыми крепится боковой защитный щиток, откручиваем их и снимаем щиток. Далее нам необходимо снять с автомобиля шкив коленвала (на нем установлен инжектор). Для этого нужно одновременно удерживать маховик отверткой от проворачивания (через находящееся в корпусе сцепления окошко) и откручивать болт, которым крепится шкив.

Снимаем ремень ГРМ

Важно! После как вы сняли ремень с шестеренки распредвала нельзя проворачивать ни коленчатый, ни распределительный валы. В противном случае поршни ударят по клапанам;

Если ваш автомобиль ВАЗ 21099 карбюраторный – шкив коленвала вполне можно удержать и в одиночку.

Устанавливаем помпу и натяжной ролик

Производитель рекомендует наряду с заменой ремня ГРМ менять помпу и натяжной ролик, а в случае сильного износа шестерни распредвала, следует заменить и ее.

Сливаем охлаждающую жидкость в любую подходящую по объему емкость.

Откручиваем шестеренку распредвала, удерживая при этом от поворачивания крепления задней крышки при помощи отвертки, которую нужно вставить в отверстие шестеренки и упереть в гайку.

Откручиваем гайку и четыре болта, которыми крепится задняя крышка, после чего отодвигаем ее в сторону. Вынимаем старую помпу, для этого нужно потянуть ее, зацепив отверткой за зубчатый шкив.

Устанавливаем новую помпу в комплекте с прокладкой.

Собираем все в обратном порядке.

Заливаем антифриз (тосол)

В принципе, помпу можно и не менять, но лишь в том случае, если вам не сложно будет разбирать все заново, если вдруг насос потечет раньше, чем придет время очередной замены ремня ГРМ.

Проверка натяжения ремня

Натяжной ролик необходимо менять вместе с ремнем ГРМ и объясняется эта необходимость тем, что внутри этого ролика находятся смазанные подшипники, а смазка рассчитана как раз на пробег в 50 000 км, то есть именно на то количество километров, через которое обычно меняется ремень ГРМ. Как только выходит ресурс подшипников натяжного ролика, они начинают сыпаться.

Чтобы заменить старый натяжной ролик, следует открутить гайку, затем снять ролик со шпильки. (За роликом находится шайба, будьте внимательны и не потеряйте ее, поскольку в автомагазинах подобные шайбы бывают крайне редко). Сняв старый ролик со шпильки и убедившись в том, что шайба на месте, можно надевать новый ролик и прикручивать его на ось.

Теперь пришел черед установки нового ремня ГРМ. Для начала нужно пропустить его под шестеренкой коленвала, затем надеть на шестерню распредвала, после чего задеть ремень за зубчатый шкив помпы и пропустить справа от ролика. Далее нужно прикрутить шкив коленвала, надеть ремень генератора и натянуть его. Затем надо затянуть гайку ролика, регулируя тем самым натяжение ремня ГРМ.

  1. Очень важно не проворачивать коленвал и распредвал до тех пор, пока ремень не будет установлен. Для затяжки ролика есть специальный ключ, но если у вас нет такого ключа, можно вставить в небольшие отверстия, находящиеся на лицевой стороне ролика, два шурупа, подходящих по диаметру, затем при помощи помощью отвертки зафиксировать ролик, пока идет его затяжка. Определить правильное натяжение ремня можно следующим образом: попытайтесь повернуть его на 90° с противоположной стороны от шкива помпы. Если приложив некоторое усилие, вы сможете повернуть ремень, значит все сделано правильно. Если же ремень не поворачивается или напротив – поворачивается более, чем на 90°, значит, натяжение придется регулировать заново.
  2. Теперь остается несколько раз провернуть коленвал за шкив, чтобы проверить совпадают ли метки. Если метки совпадают – можно смело прикручивать боковой щиток, затем защитную крышку и снятое колесо на прежние места. Если же метки не совпадают, придется снимать ремень и регулировать все заново.
  3. На этом замену ремня ГРМ на ВАЗ 21099 завершили.

Замена ГРМ на ВАЗ 2109 (карбюратор)

Ремень ГРМ — это важный элемент инжекторных и карбюраторных ВАЗ 2109, за которыми необходимо следить и своевременно выполнять замену.

Когда требуется замена

Ремень ГРМ отвечает за работу газораспределительного механизма.

Старайтесь всячески избегать обрыва ремня в процессе движения, иначе это может негативно сказаться на состоянии двигателя и стоимости его ремонта.

Наиболее опасным является контакт, «встреча» между двумя основными элементами — поршень и клапан. При этом узел деформируется, требуется дорогостоящее восстановление автомобиля.

Существует несколько основных критериев, которые говорят о необходимости замены узла.

Признак износа

Особенности

Каждый элемент имеет определенный ресурс, запас прочности, выше которого он «прыгнуть» может лишь в редких исключениях. Для ремней ГРМ у девяток он составляет 50-60 тысяч километров

Визуальные признаки износа

Если изучить состояние ремешка, при наличии неисправностей это будет проявляться в виде дефектов, трещин, отслоений по краям. Все это говорит о том, что дальше эксплуатировать авто с таким ремешком нельзя, требуется замена

Масло или ОЖ на поверхности

Очередной признак того, что ремешок отживает свое и нуждается в замене. Параллельно не забудьте проверить, нет ли течи их системы охлаждения и масляных каналов

Когда еще эксплуатационный срок не подошел к концу, ремешок все равно может ослабляться. Чтобы устранить это, проводится его натяжение. Но со временем натяжка достигает предела, ремешок перетягивается и более вернуться в нужное положение не способен. Под замену и только

Если возникли неполадки с зубьями, при движении ремень начинает попросту проскальзывать во время вращения коленчатого вала. Тут придется менять шестерни и сам ремень

Трещина на ремешке

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.

Читать еще:  Не работает спидометр ваз 2109

  1. Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
  2. Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
  3. Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
  4. Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
  5. Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
  6. Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
  7. Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
  8. Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
  9. Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
  10. С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
  11. Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
  12. На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
  13. Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
  14. При наличии повреждений дефектные элементы обязательно подлежат замене.
  15. Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

Процесс демонтажа

Установка

Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

  1. Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
  2. Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
  3. Поставьте на место шкив, если не потребовалась его замена.
  4. Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
  5. Убедитесь, что отсутствуют провисания.
  6. Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
  7. Подтяните натяжной ролик, используя специальный ключ.
  8. При отсутствии такового ключа используйте простой ключ и отвертку.
  9. Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
  10. Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
  11. Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Обратная сборка узла

Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Замена Ремня ГРМ Ваз 2109 Инжектор Видео

Как заменить ремень ГРМ на ВАЗ-2109 в доме

Рекомендуется проверять состояние ремня ГРМ как минимум каждые 15000 км. замена комплект сделан через 50-60 тыс. км. Если вы уже знаете, что ремонт необходим — не откладывайте его, так как для вас значительно увеличатся повреждения других компонентов двигателя и ценник на СТО.

Угрожая игнорировать проблему на ВАЗ-2109

Если прохождение ремня от поломки на ВАЗ-2109 с двигателем 1,3 литра — мы получаем следующее:

  • коленвал работает дальше;
  • распредвал уже остановлен;
  • клапаны переходят в открытое состояние;
  • Затем поршни ударяют о клапаны с достаточной силой, чтобы деформировать последний.

Поэтому важно постоянно следить за состоянием ремня ГРМ, чтобы не получать таких неприятных последствий, которые требуют дорогостоящего ремонта.

Что нужно для ремонта

Поместите колодки под заднее колесо с левой стороны. Используя домкрат, поднимите переднюю часть вправо (слегка). Аккуратно открутите монтажную пластину к ступице и поднимите машину, чтобы колеса не касались напольного покрытия. Без этих манипуляций ремень ГРМ не может быть успешно заменен. Отсоедините крепежные болты и снимите колесо с машины.

Затем приступаем к разборке следующих узлов:

  1. Слегка ослабьте гайку на генераторе и снимите ремень, чтобы ничто не мешало ремонту.
  2. Возьмите гаечный ключ (10), открутите 3 болта, которые удерживают защитную крышку на блоке цилиндров автомобиля.
  3. Здесь можно увидеть сам зубчатый ремень с натяжным роликом.
  4. Прежде чем снимать его, установите валы соответствующим образом. Возьмите гаечный ключ на 19 и поверните коленчатый вал по часовой стрелке.

Замена Ваз 2109 Видео Видео Инжектор.

На месте сцепления (под распределителем) расположена резиновая заглушка. Вытащив его, вы можете увидеть маховик там, где есть отметка. Необходимо следить за тем, чтобы он соответствовал вырезу на стержне, который прикреплен к двигателю. Следующая отметка находится на самом распределительном валу, который уже должен совпадать с отметкой стержня.

Читайте также

После того, как подготовительные этапы замены ремня ГРМ завершены, можно приступить к целевому ремонту.

Метки зажигания форсунок. замена ремень грм на мотор 8кл. Зазор между ДПКВ и шкивом зажигания.

замена условий на 8 кл двигателя. Натяжной ролик ремень не отображается правильно! Наш клиент остается в обратном направлении, нуждается во вмешательстве.

Кроме того, новый ремень, насос для жидкости также меняется. Потому что срок службы обеих частей практически одинаков — от пятидесяти до шестидесяти тысяч километров. Сам насос может не просто работать, но не часто. Поэтому лучше застраховаться и произвести своевременную замену.

Заменить насос и снять ремень:

  1. В начале мы разбираем ремень — Снимите шкив ремня привода генератора с коленчатого вала.
  2. Возьмите ключ на 17 и слегка ослабьте крепление натяжного ролика. Когда ремень будет свободно перемещаться по механизму, обычно снимайте. Если вы не хотите делать слишком много, просто отрежьте это. Таким образом, вы будете тратить меньше времени на демонтаж.
  3. Когда вы дойдете до насоса, позаботьтесь о том, чтобы слить антифриз. Для этого откручиваем болт в картере размером под ключ 13 и заглушку (откручиваемую от руки), расположенную в нижней части радиатора. Перед этим открутите пробку от расширительного бачка и откройте кран печи. В противном случае охлаждающая жидкость останется, и в момент снятия насос выльется. Это значительная потеря, которая затем потребует доработки нового антифриза.

Система охлаждения на моделях ВАЗ2109 он достаточно плотный, поэтому для выполнения того, что еще предстоит сделать нашему клиенту, требуется дополнительное давление сверху.

Замена ремня ГРМ 21124 на гур.

  1. Насос прикручен 3 болтами к двигателю. Возьмите ключ на 10 и открутите его. Вам понадобится молоток и тонкое зубило, чтобы быстро снять деталь. Осторожно выбейте компонент с его места.
  2. Когда заготовка была удалена, тщательно очистите поверхность устройства. Убедитесь, что старые прокладки и грязь не остались позади. Установите насос в обратном порядке.

Установка и регулировка ремня ГРМ

Помимо установки самого ремня, вам необходимо будет дополнительно доработать клипсу. Возьмите деталь из пластиковой наружной части. Такое видео имеет много преимуществ: одно, когда считается, что работа самого ремня длится дольше, второе — когда заклинило блок, механизм синхронизации продолжит работать, как и раньше, но появится шум.

Читайте также

Поэтому начните сначала, установите ролик и слегка затяните гайку. Теперь наденьте сам ремень на шкив коленчатого вала. Далее потяните ремень к насосу, натяжителю, а затем к распределительному валу.

После установки убедитесь, что этикетки заполнены. Если это так, используйте специальный гаечный ключ для затягивания ремня ГРМ, поворачивая ролик.

Когда закончите — проверьте метки на распределительном валу и маховике. Если метки не совпадают, удалите ремень и повторите те же шаги растяжения с помощью ролика.

Финальная работа

Как только натяжение ремня будет завершено, мы собираем нашего клиента, узлы остаются в обратном порядке:

Ремень ГРМ Замена ВАЗ 2114 на 8 клапанов.

  1. Плохой привод установлен.
  2. Закрепление ремня генератора напряжением впоследствии.
  3. Установка защиты от синхронизации.

После этих операций добавьте охлаждающую жидкость в систему, установите колесо и опустите машину.

Источники:

http://www.vaz-zona.ru/kak-pomenyat-remen-grm-vaz-2109/
http://krutimotor.ru/zamena-remnya-grm-i-metki-grm-vaz-2109/
http://autogrm.ru/vaz/grm-vaz2109.html
http://autoremka.ru/vaz/vaz-2109/zamena-remnya-grm-vaz-2109-inzhektor-svoimi-silami.html
http://luxvaz.ru/vaz-2109/309-zamena-remnya-grm-2.html
http://sis26.ru/zamena-remnja-grm-vaz-2109-inzhektor-video/

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
