Замена вкладышей ваз 2106

3.22. Замена вкладышей коленчатого вала

Снимаем капот (см. Замена капота) и аккумуляторную батарею.
Сливаем масло (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем радиатор вместе с термостатом (см. Замена радиатора и Замена термостата).
Снимаем карбюратор (см. Замена карбюратора).
Снимаем топливный насос (см. Замена топливного насоса).
Снимаем распределитель зажигания (см. Замена распределителя зажигания).
Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см. Замена прокладки головки блока цилиндров).
Снимаем генератор (см. Снятие генератора).
Снимаем стартер (см. Замена стартера).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Отворачиваем болты крепления к двигателю картера сцепления.

Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем блок и картер сцепления.

Устанавливаем блок цилиндров на стенд.
Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления).
Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала).
Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов).
Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).

Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров.

. и снимаем его вместе с уплотнительной прокладкой.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна.

. и снимаем крышку шатуна.

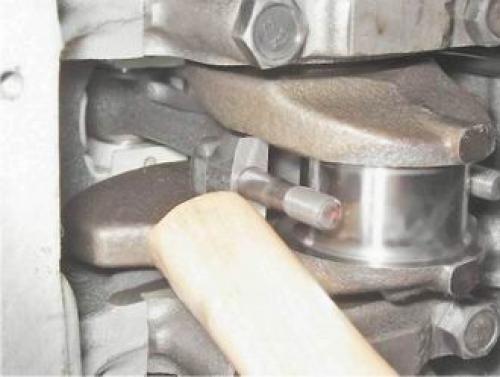

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

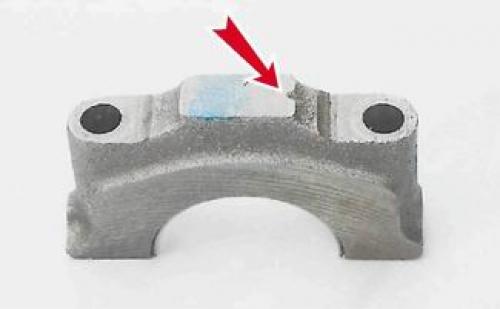

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала).
Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы.
Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов.
В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня).

Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения).
Дальнейшую сборку двигателя производим в последовательности, обратной разборке.

Как выбрать, отремонтировать и установить коленвал на ВАЗ 2106

Двигатель внутреннего сгорания невозможно представить без коленчатого вала, поскольку именно эта деталь позволяет сдвинуть транспортное средство с места. Поршни характеризуются только поступательным движением, а для трансмиссии необходим крутящий момент, который удаётся получить благодаря коленвалу. Со временем механизм изнашивается и требует проведения ремонтных работ. Поэтому важно знать, что и в какой последовательности нужно делать, какие инструменты использовать.

Для чего нужен коленвал в двигателе ВАЗ 2106

Коленчатый вал (коленвал) — важная деталь кривошипно-шатунного механизма любого двигателя. Работа узла направлена на преобразование энергии сгорающих газов в механическую энергию.

Описание коленвала ВАЗ 2106

Коленвал имеет довольно сложную конструкцию, с расположенными на одной оси шатунными шейками, которые соединяются посредством специальных щёк. Количество шатунных шеек на двигателе ВАЗ 2106 равно четырём, что соответствует числу цилиндров. Шатуны обеспечивают соединение шеек на валу с поршнями, в результате чего совершаются возвратно-поступательные движения.

Рассмотрим основные элементы коленчатого вала:

  1. Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).
  2. Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.
  3. Щёки — деталь, обеспечивающая соединение двух типов шеек вала.
  4. Противовесы — элемент, уравновешивающий вес шатунов и поршней.
  5. Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.
  6. Задняя часть. К ней крепится маховик.

Спереди и сзади коленвала установлены уплотнители — сальники, которые предотвращают выход масла наружу. Весь механизм коленчатого вала вращается благодаря специальным подшипникам скольжения (вкладышам). Эта деталь представляет собой тонкую стальную пластину, которая покрыта материалом с низким коэффициентов трения. Чтобы вал не смещался по оси, используется упорный подшипник. В качестве материала при изготовлении коленчатого вала используется углеродистая или легированная сталь, а также модифицированный чугун, а сам процесс производства осуществляется методом литья или штамповки.

Коленвал силового агрегата имеет сложное устройство, но при этом принцип его работы довольно прост. В цилиндрах двигателя происходит воспламенение и сгорание топливно-воздушной смеси, в результате чего выделяются газы. В ходе расширения газы оказывают воздействие на поршни, что приводит к совершению поступательных движений. Механическая энергия от поршневых элементов передаётся шатунам, которые соединяются с ними через втулку и поршневой палец.

Такой элемент, как шатун, соединяется с шейкой коленвала с помощью вкладыша. Как результат, поступательное движение поршня преобразуется во вращение коленчатого вала. Когда вал совершает пол-оборота (проворачивается на 180˚), шатунная шейка движется обратно, тем самым обеспечивая возврат поршня. В дальнейшем происходит повторение циклов.

Читать еще:  Установка дополнительной помпы ваз 2109

Не менее важным в работе коленвала является процесс смазывания трущихся поверхностей, к которым относятся шатунные и коренные шейки. Важно знать и помнить, что подача смазки к валу происходит под давлением, которое создаётся масляным насосом. На каждую коренную шейку масло подводится отдельно от общей системы смазки. На шейки шатунов смазывающее вещество подаётся через специальные каналы, которые расположены в коренных шейках.

Размеры шеек

Коренные и шатунные шейки по мере эксплуатации двигателя изнашиваются, что приводит к нарушению правильной работы силового агрегата. Кроме этого, износ может быть связан с разного рода неполадками двигателя. К таковым относятся:

  • низкое давление в системе смазки;
  • малый уровень масла в картере;
  • перегрев мотора, что приводит к разжижению масла;
  • низкое качество смазки;
  • сильный засор масляного фильтра.

Перечисленные нюансы приводят к повреждению поверхности шеек вала, что говорит о необходимости ремонта либо замены узла. Чтобы оценить износ шеек, необходимо знать их размеры, которые приведены в таблице.

3.39 Замена вкладышей

2.39. Замена вкладышей

Измерение зазора коренного подшипника

Монтаж упорных подшипников коленчатого вала

1. УПОРНЫЕ БУРТИКИ СРЕДНЕГО КОРЕННОГО ПОДШИПНИКА
2. ДЕРЕВЯННЫЙ БРУСОК

Измерение осевого зазора коленчатого вала

Измерение боковых зазоров шатунов

В зависимости от технического состояния шеек коленчатого вала замена вкладышей может быть произведена как без демонтажа двигателя, так и после снятия двигателя с автомобиля. Если двигатель снят с автомобиля, замену вкладышей следует производить в соответствии с приведенными ниже инструкциями и с учетом особенностей конкретного типа двигателя. Перед заменой надо проверить состояние коренных подшипников. На снятом с автомобиля и перевернутом двигателе коленчатый вал лежит на верхних опорах. Замерить зазоры в коренных подшипниках между нижними опорами и шейками вала. Если зазоры определяются на двигателе без его демонтажа с автомобиля, необходимо приподнять коленчатый вал вверх, чтобы выбрать зазоры между валом и верхними коренными опорами, и измерить зазоры между шейками и нижними вкладышами.

Замена вкладышей с демонтажом коленчатого вала

Замена вкладышей без демонтажа коленчатого вала

При обнаружении дефектов вкладышей, кроме нормального эксплуата ционного износа, требуется внимательно осмотреть сопрягаемые детали: коленчатый вал, коренную опору, крышку подшипника, шатун.

Для того чтобы правильно определить размер вкладышей, нужно тщательно измерить зазоры в подшипниках. Можно использовать любой из описанных ниже способов измерения. Однако способ А предпочтительнее, так как обеспечивает более надежные результаты. Предупреждение

В методе А измерения используются для расчетного определения зазора. Метод В предполагает непосредственное измерение зазора. Кроме того, метод В отличается тем, что не позволяет определить биение подшипника.

Не допускается установка вкладышей различного номинального размера в один коренной подшипник.

Коленчатый вал — снятие и установка

Коленчатый вал снимаем для его замены или замены вкладышей.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

3. Снимаем с блока цилиндров держатель с сальником (см. «Задний сальник коленчатого вала — замена»).

4. Снимаем крышку привода распределительного вала с уплотнительной прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода газораспределительного механизма — замена»).

5. Помечаем взаимное положение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна.

7. Снимаем крышку шатуна вместе с вкладышем.

8. Отсоединяем от коленчатого вала остальные шатуны и сдвигаем их вверх.

Вынимаем вкладыши из шатунов и их крышек.

9. Торцовым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвернув два болта, снимаем крышку заднего коренного подшипника. В проточках задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталеалюминиевое, а заднее Б — металлокерамическое. Кольца можно вынуть, нажав на их торцы тонкой отверткой.

11. Отворачиваем болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем поочередно крышки и вынимаем коленчатый вал из картера. Все вкладыши крышек (кроме третьей), установленные в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке выполнены две метки, разнесенные по краям.

Метка на крышке первого коренного подшипника

12. Для замены вынимаем вкладыши коренных подшипников коленчатого вала из блока цилиндров и крышек.

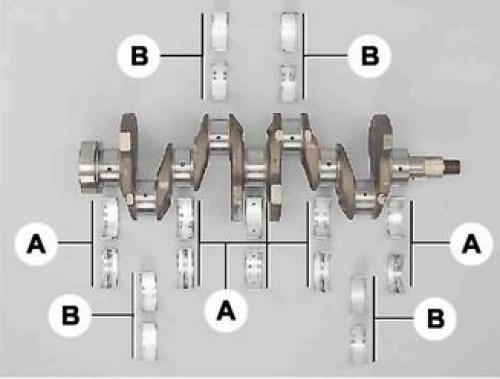

Коренные (А) и шатунные (В) вкладыши коленчатого вала

Примечание: При наличии любых трещин на шейках или щеках коленчатый вал подлежит замене.

13. Микрометром измеряем диаметры коренных и шатунных шеек и сравниваем с данными, приведенными в табл. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо прошлифовать в специализированной мастерской, где имеется в наличии необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.

Таблица 8.1.1. Диаметры шеек коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) размеры (мм)

Установка

1. Промываем коленчатый вал в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На наружной цилиндрической поверхности вкладышей выбиты цифры, указывающие ремонтный размер: 025 — первый ремонтный, под шейку коленчатого вала, уменьшенную по диаметру на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах будут значения: 050, 075, 100. Отличить шатунные вкладыши от коренных просто. На верхних коренных вкладышах (кроме среднего) выполнены кольцевые канавки. Кроме того, вкладыши средней опоры шире остальных. Шатунные вкладыши все одинаковые и взаимозаменяемые, их диаметр меньше диаметра коренных. Для увеличения площади контакта на шатунных вкладышах нет кольцевых канавок.

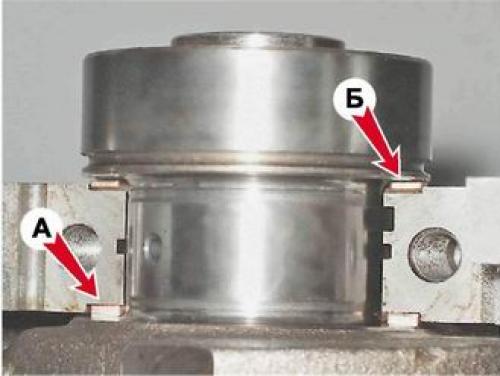

2. Устанавливаем в проточки постели пятого коренного подшипника упорные полукольца канавками к коленчатому валу. Полукольца изготавливаются нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм), заменяем упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смазываем шатунные и коренные шейки коленчатого вала моторным маслом и устанавливаем вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления моментом 68,4-84,3 Н·м. Проверяем свободное вращение вала.

6. Устанавливаем на коленчатый вал шатуны с вкладышами и крышками. Затягиваем гайки креплений моментом 43,4-53,5 Н·м.

Читать еще:  Замена лампы ближнего света фольксваген поло седан

8. Устанавливаем на блок цилиндров держатель с сальником (см. «Задний сальник коленчатого вала — замена»).

9. Установка остальных снятых деталей выполняется в обратной последовательности.

12. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

Замена вкладышей ваз 2106 не снимая двигателя

Иногда, автолюбители и начинающие механики задаются вопросом, как заменить вкладыши коленвала не снимая двигатель. Причин для такого интереса несколько. Во многих случаях просто нет возможности извлечь мотор из машины. Этот агрегат достаточно тяжел, поэтому тут потребуется таль или помощь нескольких крепких мужчин. Если этих условий для снятия мотора нет, то придется изгаляться, и производить работу прямо на машине. Но, учтите, что ремонт без снятия мотора, несколько смахивает на извращение, то есть повозиться придется основательно. Поэтому, все же постарайтесь поймать помощников для снятия мотора.

Как заменить вкладыши коленвала не снимая двигатель? Перед ответом на этот вопрос, давайте разберемся, что такое вкладыши, и для чего их следует менять. Все знают, что для обеспечения длительной работы всех крутящихся деталей используются подшипники. Они могут быть самыми разными, в двигателе на коленчатом валу устанавливаются подшипники скольжения – вкладыши. Они представляют собой стальной лист определенной формы, который устанавливается в постель двигателя (коренные) или в нижние головки шатунов. Они имеют крепеж в виде усика, который позволяет избегать смещения подшипника во время работы.

Также тут имеется специальная канавка или отверстие для подачи смазки. Внутренняя поверхность имеет антифрикционное покрытие, которое значительно снижает уровень износа детали. Обратите внимание, что для различных моделей двигателей применяются разные покрытия, при подборе вкладышей для замены, обращайте внимание на этот фактор.

Меняют вкладыши по нескольким причинам, исходной является износ, а вот последствия могут быть разными:

    Люфт. При этом коленвал будет стучать. Рекомендуется в самые кратчайшие сроки произвести ремонт. В этом случае замена может производится даже без снятия и разбора двигателя;

Проворачивание. В результате большого износа усик подшипника выскакивает из него, и его проворачивает вокруг шейки коленвала. Иногда, такое происходит при недостаточной смазке. Тут могут образовываться задиры на шейке, единственный вариант, снятие коленвала и его шлифовка.

Как видите, причины для такого ремонта могут быть разными. При проворачивании вкладышей дальнейшее использование автомобиля невозможно, двигатель просто заклинивает.

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.

Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши. Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз.

При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей.

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Порой на автомобиле требуется совсем небольшой ремонт, просто заменить вкладыши, но неужели для этого придется снимать мотор, искать таль или нескольких помощников для такой простой процедуры? Когда дело доходит до такой необходимости, поможет замена вкладышей не снимая двигатель. Этот простой вид ремонта не нуждается в большом количестве инструментов, но требует определенной сноровки, так что стоит сразу оценить свои навыки.

Внутри двигателя на коленвале вкладыши крепятся на усик, который и отвечает за фиксацию подшипника в постели двигателя, когда он запущен. А смазка на них подается через специальную канавку, недостаток смазки всегда привходит к появлению зацепок и заклиниванию. За счет таких вкладышей снижается время износа детали, потому они всегда должны работать на сто процентов, иначе — не избежать в скором времени капремонта. Однако во время поездки может обнаружиться:

  • Проворачивание вкладышей. Если крепежный усик выскочил со своего места (порой ввиду нехватки смазки), то он начинает проворачиваться. Из-за его проворота на шейке будут появляться задиры, ведущие к необходимости шлифования коленвала.
  • Люфт. Эту поломку легко услышать по стуку коленного вала. Как только вы услышите подозрительные постукивания, к ремонту следует преступать незамедлительно, при этом не нужно снимать с крепления мотор.

Почему так происходит и как этого избежать?

  • Смазка была слишком вязкая или ее было слишком мало. В смазку попал абразив и нарушил гладкость хода. Чистота смазки — один из ключевых параметров профилактики любой поломки, лучше меняйте ее регулярно каждые 60-80 тыс. км. пробега.
  • Мотор постоянно работал в режиме перегрузок. Не стоит постоянно «надрывать» двигатель на высоких оборотах и длительное время гнать автомобиль, не сбрасывая скорости.
  • При установке прошлых подшипников натяг был слишком малый. Проверяйте все сами, хорошо затягивайте болты, лучше пользоваться специальным оборудованием.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

  • Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
  • Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
  • Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
  • Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
  • Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
  • Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.
Читать еще:  Форд фокус ремонт мкпп

Коленчатый вал снимаем для его замены или замены вкладышей.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

2. Снимаем поддон картера двигателя (см. «Поддон картера двигателя — снятие и установка»).

3. Снимаем с блока цилиндров держатель с сальником (см. «Задний сальник коленчатого вала — замена»).

4. Снимаем крышку привода распределительного вала с уплотнительной прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода газораспределительного механизма — замена»).

5. Помечаем взаимное положение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцовым ключом на 14 мм отворачиваем две гайки крепления крышки шатуна.

7. Снимаем крышку шатуна вместе с вкладышем.

8. Отсоединяем от коленчатого вала остальные шатуны и сдвигаем их вверх.

Вынимаем вкладыши из шатунов и их крышек.

9. Торцовым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвернув два болта, снимаем крышку заднего коренного подшипника. В проточках задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталеалюминиевое, а заднее Б — металлокерамическое. Кольца можно вынуть, нажав на их торцы тонкой отверткой.

11. Отворачиваем болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем поочередно крышки и вынимаем коленчатый вал из картера. Все вкладыши крышек (кроме третьей), установленные в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке выполнены две метки, разнесенные по краям.

Метка на крышке первого коренного подшипника

12. Для замены вынимаем вкладыши коренных подшипников коленчатого вала из блока цилиндров и крышек.

Коренные (А) и шатунные (В) вкладыши коленчатого вала

При наличии любых трещин на шейках или щеках коленчатый вал подлежит замене.

13. Микрометром измеряем диаметры коренных и шатунных шеек и сравниваем с данными, приведенными в табл. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо прошлифовать в специализированной мастерской, где имеется в наличии необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.

Таблица 8.1.1. Диаметры шеек коленчатого вала

Замена вкладышей не снимая двигатель

Порой на автомобиле требуется совсем небольшой ремонт, просто заменить вкладыши, но неужели для этого придется снимать мотор, искать таль или нескольких помощников для такой простой процедуры? Когда дело доходит до такой необходимости, поможет замена вкладышей не снимая двигатель. Этот простой вид ремонта не нуждается в большом количестве инструментов, но требует определенной сноровки, так что стоит сразу оценить свои навыки.

Внутри двигателя на коленвале вкладыши крепятся на усик, который и отвечает за фиксацию подшипника в постели двигателя, когда он запущен. А смазка на них подается через специальную канавку, недостаток смазки всегда привходит к появлению зацепок и заклиниванию. За счет таких вкладышей снижается время износа детали, потому они всегда должны работать на сто процентов, иначе — не избежать в скором времени капремонта. Однако во время поездки может обнаружиться:

  • Проворачивание вкладышей. Если крепежный усик выскочил со своего места (порой ввиду нехватки смазки), то он начинает проворачиваться. Из-за его проворота на шейке будут появляться задиры, ведущие к необходимости шлифования коленвала.
  • Люфт. Эту поломку легко услышать по стуку коленного вала. Как только вы услышите подозрительные постукивания, к ремонту следует преступать незамедлительно, при этом не нужно снимать с крепления мотор.

Почему так происходит и как этого избежать?

  • Смазка была слишком вязкая или ее было слишком мало. В смазку попал абразив и нарушил гладкость хода. Чистота смазки — один из ключевых параметров профилактики любой поломки, лучше меняйте ее регулярно каждые 60-80 тыс. км. пробега.
  • Мотор постоянно работал в режиме перегрузок. Не стоит постоянно «надрывать» двигатель на высоких оборотах и длительное время гнать автомобиль, не сбрасывая скорости.
  • При установке прошлых подшипников натяг был слишком малый. Проверяйте все сами, хорошо затягивайте болты, лучше пользоваться специальным оборудованием.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

  • Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
  • Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
  • Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
  • Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
  • Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
  • Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.

Источники:

http://www.autoprospect.ru/vaz/2106-zhiguli/3-22-zamena-vkladyshejj-kolenchatogo-vala.html
http://bumper.guru/klassicheskie-modeli-vaz/dvigatel/kolenval-vaz-2106.html
http://automn.ru/vaz-2106/vaz-4280-10.m_id-368.m_id2-369.html
http://www.vazbook.ru/06/2106/power/engine/kolenchatyy-val-snyatie-i-ustanovka
http://starifaeton.ru/info/zamena-vkladyshej-vaz-2106-ne-snimaja-dvigatelja/
http://automas.ru/znania/zamena-vkladyshej-ne-snimaya-dvigatel/

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
